病患转运装置

本发明属于医疗设备，具体涉及一种病患转运装置。

背景技术：

1、在医疗护理场景中，失能患者的转运一直是亟待解决的难题。失能患者往往因肢体无力、行动不便，难以配合常规的转运操作。现有的转运设备多采用硬质承载结构，对于失能患者柔软易变形的身体缺乏贴合性，转运过程中容易造成患者局部受压，引发压疮等并发症；并且在狭小的病房、走廊空间内，传统转运设备灵活性不足，难以完成精准对接，导致转运效率低下。此外，现有转运设备在将患者从一个床位转移到另一个床位时，缺乏便捷、自动化的转移机制，医护人员需要耗费大量体力与时间调整患者位置，不仅增加了医护人员的工作负担，还存在因操作不当导致患者受伤的风险。因此，亟需一种能够适应失能患者身体特征、操作便捷且自动化程度高的病患转运装置，以提升转运的安全性与效率。

2、在此部分中描述的方法不一定是之前已经设想到或采用的方法。除非另有指明，否则不应假定此部分中描述的任何方法仅因其包括在此部分中就被认为是现有技术。类似地，除非另有指明，否则此部分中提及的问题不应认为在任何现有技术中已被公认。

技术实现思路

1、本发明旨在提供一种病患转运装置，通过创新设计的柔布组件与自动化脱离机构，解决失能患者转运过程中舒适性差、操作不便、效率低下等问题，实现安全、高效、便捷的病患转运。

2、为实现上述目的，本发明采用的一个技术方案是：

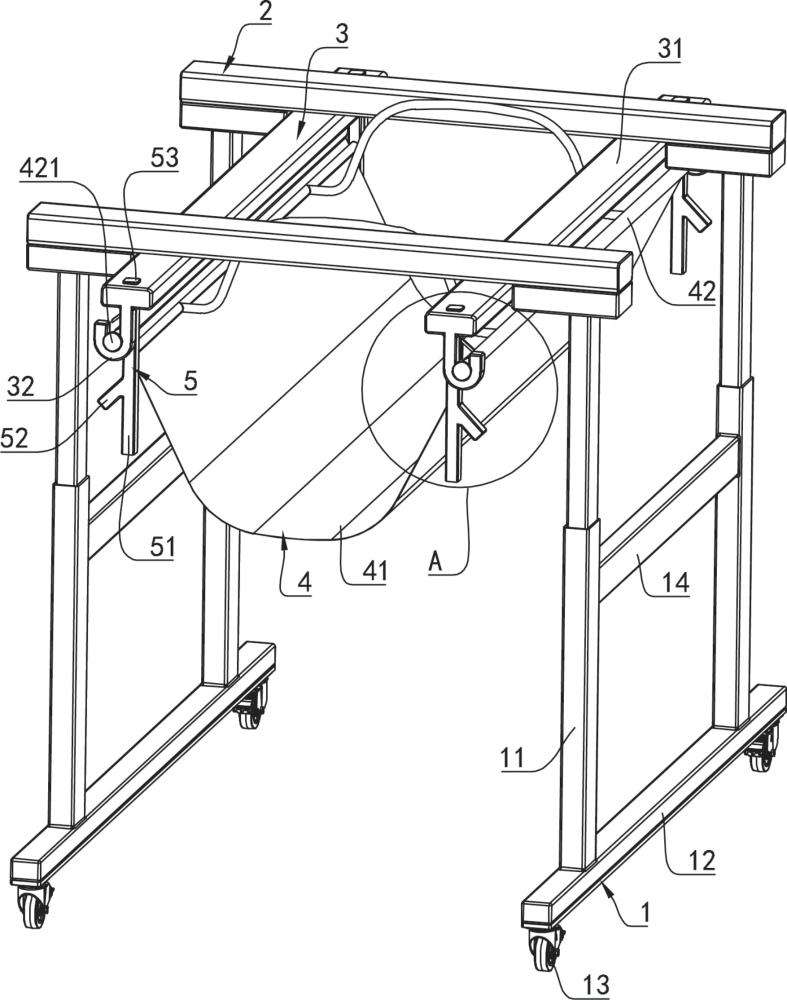

3、一种病患转运装置，包括移动式升降架、顶架、悬挂架、柔布组件和限位组件；

4、所述移动式升降架具有两组，两组移动式升降架左右间隔分布，且输出端均与顶架连接；

5、所述悬挂架具有两组，两组所述悬挂架左右间隔设置于顶架下方，所述悬挂架包括悬挂梁和挂钩，所述悬挂梁与顶架连接并沿前后方向延伸，所述挂钩具有两个，两个所述挂钩前后间隔设于悬挂梁上；

6、所述柔布组件包括柔布和挂辊，所述挂辊具有两个，两个所述挂辊分别连接于柔布左右两端，所述柔布组件通过两个挂辊分别与左右两侧的挂钩挂接；

7、每个所述挂钩位置处对应设有一组限位组件，所述限位组件包括竖杆、导向件以及第一限位件，所述竖杆纵向滑动贯穿悬挂梁，所述导向件一端与竖杆连接，另一端向对应挂钩的开口一侧延伸并向下倾斜，所述第一限位件设于竖杆上侧以用于竖杆下滑时与悬挂梁抵接，抵接时，导向件位于挂辊下方。

8、进一步地，两组所述悬挂架中，左侧所述挂钩的开口位于左侧，右侧所述挂钩的开口位于右侧。

9、进一步地，四组所述限位组件中，左侧两个所述限位组件之间和右侧两个所述限位组件之间均设有第一稳定杆。

10、进一步地，两个所述挂辊前后两端均设有第二限位件，所述第二限位件用于与挂钩抵接，以限制挂辊轴向移动。

11、进一步地，所述顶架内设有驱动机构，所述驱动机构与两个悬挂梁传动连接，所述驱动机构用于驱动两个悬挂梁相互靠近/远离。

12、进一步地，所述移动式升降架包括升降器、底梁、移动轮和第二稳定杆，所述升降器具有两个，两个所述升降器的固定部下端前后间隔连接于底梁上端，两个所述升降器的伸缩部上端与顶架连接，所述移动轮具有两个，两个所述移动轮前后间隔连接于底梁下端，所述第二稳定杆前后端分别与两个升降器的固定部连接。

13、进一步地，所述移动轮为万向轮。

14、进一步地，所述竖杆内侧铰接有转动件，所述竖杆面向对应挂钩的开口一侧开设有供转动件转出的让位槽，所述转动件连接有驱使其转出让位槽的配重件，所述转动件转出至与让位槽顶壁抵接时，所述转动件保持向下倾斜，以限制位于挂钩内的挂辊向上脱出挂钩。

15、进一步地，所述悬挂梁下端与让位槽底壁之间的竖直间距为第一间距，所述挂钩内侧底壁与导向件上斜面之间的竖直间距为第二间距，所述第一间距小于等于第二间距。

16、进一步地，所述配重件为与转动件铰接轴线同轴设置的扇形，所述转动件位于竖杆内。

17、本发明的有益效果如下：

18、自动化程度高，提升转运效率与安全性：通过电动丝杆结构实现顶架的同步升降，并利用限位组件的机械联动，实现柔布组件与悬挂架的全自动脱离，无需人工摘挂钩操作。这不仅减少了医护人员的工作量，还避免了因人工操作失误导致患者受伤的风险，确保患者转移过程无缝衔接，显著提升了转运效率与安全性。

19、增强患者转运舒适性：柔布组件采用医用级柔软透气织物，能够紧密贴合失能患者柔软易变形的身体曲线，有效分散压力，避免局部受压，降低了压疮等并发症的发生几率，为患者提供舒适的转运体验。

20、结构设计保障转运稳定可靠：移动式升降架的底梁采用钢梁，具有出色的抗弯性能，搭配第二稳定杆，在升降过程中有效抑制侧向形变；挂辊两端的第二限位件限制挂辊轴向移动，防止柔布偏载；同侧限位组件之间设置的第一稳定杆确保动作同步，这些设计共同保障了转运过程中装置的稳定性和可靠性，避免患者因装置结构问题受到伤害。

21、灵活适配不同转运场景：移动轮采用万向轮，可实现360度自由转向，使装置在狭窄空间内也能灵活移动、精准定位；顶架内的驱动机构可驱动悬挂梁相互靠近或远离，能够根据不同宽度病床或患者体型，动态调节悬挂架间距，进而改变柔布的横向展宽范围，显著扩大了装置的适用范围，满足多样化的转运需求。

22、机械结构设计降低成本与维护难度：挂辊锁定/解锁一体化设计，通过纯机械结构（转动件和配重件）实现挂辊的锁定与自动释放，无需依赖传感器或电控元件，降低了设备成本。同时，纯机械结构减少了电子元件可能出现的故障，提高了装置的可靠性和稳定性，降低了后期维护成本与难度。

1.一种病患转运装置，其特征在于：包括移动式升降架、顶架、悬挂架、柔布组件和限位组件；

2.根据权利要求1所述的病患转运装置，其特征在于：两组所述悬挂架中，左侧所述挂钩的开口位于左侧，右侧所述挂钩的开口位于右侧。

3.根据权利要求1所述的病患转运装置，其特征在于：四组所述限位组件中，左侧两个所述限位组件之间和右侧两个所述限位组件之间均设有第一稳定杆。

4.根据权利要求1所述的病患转运装置，其特征在于：两个所述挂辊前后两端均设有第二限位件，所述第二限位件用于与挂钩抵接，以限制挂辊轴向移动。

5.根据权利要求1所述的病患转运装置，其特征在于：所述顶架内设有驱动机构，所述驱动机构与两个悬挂梁传动连接，所述驱动机构用于驱动两个悬挂梁相互靠近/远离。

6.根据权利要求1所述的病患转运装置，其特征在于：所述移动式升降架包括升降器、底梁、移动轮和第二稳定杆，所述升降器具有两个，两个所述升降器的固定部下端前后间隔连接于底梁上端，两个所述升降器的伸缩部上端与顶架连接，所述移动轮具有两个，两个所述移动轮前后间隔连接于底梁下端，所述第二稳定杆前后端分别与两个升降器的固定部连接。

7.根据权利要求6所述的病患转运装置，其特征在于：所述移动轮为万向轮。

8.根据权利要求1所述的病患转运装置，其特征在于：所述竖杆内侧铰接有转动件，所述竖杆面向对应挂钩的开口一侧开设有供转动件转出的让位槽，所述转动件连接有驱使其转出让位槽的配重件，所述转动件转出至与让位槽顶壁抵接时，所述转动件保持向下倾斜，以限制位于挂钩内的挂辊向上脱出挂钩。

9.根据权利要求8所述的病患转运装置，其特征在于：所述悬挂梁下端与让位槽底壁之间的竖直间距为第一间距，所述挂钩内侧底壁与导向件上斜面之间的竖直间距为第二间距，所述第一间距小于等于第二间距。

10.根据权利要求8所述的病患转运装置，其特征在于：所述配重件为与转动件铰接轴线同轴设置的扇形，所述转动件位于竖杆内。
