轮椅无障碍坡道辅助轮的制作方法

本技术涉及轮椅，尤其涉及轮椅无障碍坡道辅助轮。

背景技术：

1、轮椅无障碍坡道辅助轮通常指的是一种安装在轮椅后部，用于在上下坡道时提供额外稳定性和安全性，防止轮椅后翻的装置。

2、现有技术中，轮椅无障碍坡道辅助轮不便于调节触地灵敏度（即前轮要抬起多高它才起作用），不能满足不同的使用需求，因此我们提出了轮椅无障碍坡道辅助轮，用来解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决轮椅无障碍坡道辅助轮不便于调节触地灵敏度的缺点，而提出的轮椅无障碍坡道辅助轮。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、轮椅无障碍坡道辅助轮，包括：

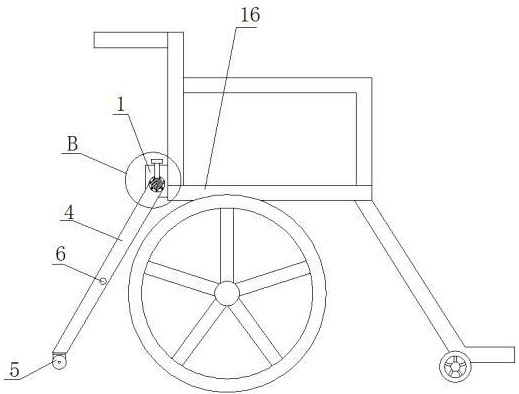

4、固定安装于轮椅后侧的两个固定板；

5、两个转动槽，分别设于两个固定板的一侧，两个转动槽内转动安装有同一个转动轴；

6、两个支撑臂，均固定安装于转动轴的外侧，两个支撑臂的底端均安装有辅助轮本体，两个支撑臂上固定安装有同一个连接杆；

7、多个锁定槽，分为两组，两组锁定槽呈环形等距离间隔分布于转动轴的两端外侧；

8、锁定机构，设于两个固定板上，用于配合锁定槽对转动轴进行固定。

9、优选的，所述锁定机构包括两个锁定杆，两个锁定杆分别对应的两个锁定槽卡装。

10、优选的，两个固定板的顶部均开设有竖孔，两个竖孔分别与两个转动槽连通，两个锁定杆分别滑动安装于两个竖孔内。

11、优选的，两个竖孔的内壁均开设有复位槽，两个复位槽内均滑动安装有复位块，两个复位块分别与两个锁定杆连接。

12、优选的，两个复位块的顶部均固定安装有弹簧的一端，弹簧的另一端与复位槽的顶部内壁固定连接。

13、优选的，两个锁定杆的顶部固定安装有同一个拉板，拉板位于两个固定板的上方。

14、与现有技术相比，本实用新型的优点在于：

15、便于调节触地灵敏度：通过锁定机构与多个锁定槽的配合，用户可轻松调节转动轴的角度，从而改变辅助轮本体触地的高度（即前轮抬起多高时辅助轮才起作用）。这种设计满足了不同使用场景（如陡坡、缓坡或平地）对稳定性和灵活性的需求，避免了现有技术中无法灵活调节的问题。

16、操作简单快捷：用户只需向上拉动拉板即可解锁转动轴，调整支撑臂角度后松开拉板，弹簧即可自动推动锁定杆卡入锁定槽，实现快速锁定。整个调节过程无需工具，省时省力，特别适合轮椅使用者自行操作。

17、结构稳定可靠：采用弹簧复位和锁定杆与锁定槽的卡装结构，确保了辅助轮本体在调节后能牢固固定，防止使用中意外松动。多个锁定槽提供了多个预设角度位置，调节精度高，增强了轮椅在坡道上的安全性和稳定性。

18、通用性强且安装方便：该装置可直接安装在轮椅后部固定板上，结构紧凑，不占用过多空间。适用于大多数轮椅型号，无需对轮椅进行大幅改造，便于推广和使用。

19、提升安全性：通过调节辅助轮本体触地灵敏度，有效防止轮椅在上下坡时因前轮抬起过高而导致后翻事故，同时避免了在平路上辅助轮不必要的拖沓，提高了轮椅使用的整体安全性和舒适性。

1.轮椅无障碍坡道辅助轮，其特征在于，包括：

2.根据权利要求1所述的轮椅无障碍坡道辅助轮，其特征在于，所述锁定机构包括两个锁定杆（9），两个锁定杆（9）分别对应的两个锁定槽（7）卡装。

3.根据权利要求2所述的轮椅无障碍坡道辅助轮，其特征在于，两个固定板（1）的顶部均开设有竖孔（8），两个竖孔（8）分别与两个转动槽（2）连通，两个锁定杆（9）分别滑动安装于两个竖孔（8）内。

4.根据权利要求3所述的轮椅无障碍坡道辅助轮，其特征在于，两个竖孔（8）的内壁均开设有复位槽（15），两个复位槽（15）内均滑动安装有复位块（11），两个复位块（11）分别与两个锁定杆（9）固定连接。

5.根据权利要求4所述的轮椅无障碍坡道辅助轮，其特征在于，两个复位块（11）的顶部均固定安装有弹簧（12）的一端，弹簧（12）的另一端与复位槽（15）的顶部内壁固定连接。

6.根据权利要求5所述的轮椅无障碍坡道辅助轮，其特征在于，两个锁定杆（9）的顶部固定安装有同一个拉板（10），拉板（10）位于两个固定板（1）的上方。
