一种基于植物提取物雾化的功能性设备及其控制方法与流程

本发明涉及植物提取物雾化的控制，具体涉及一种基于植物提取物雾化的功能性设备及其控制方法。

背景技术：

1、主动网式雾化器的雾化装置中带有网孔的雾化网片贴合有环状的压电陶瓷片，通过高频率的超声波产生高速振动，使溶液表面发生空化作用产生雾滴，这些悬浮在空气中的颗粒更易在呼吸时被吸收直达病灶从而达到治疗效果。

2、由于药液在最开始阶段，受到冷态电阻变化以及热惯性效应影响，即压电陶瓷片需要一定时间吸热才能达到热平衡，而在未达到热平衡阶段前，由于在低温时电阻较低，使得通电瞬间电流过大导致压电陶瓷片的频率升高，又由于雾化流速与频率呈正比例关系，导致雾化量激增；而随着温度的升高，电阻增大，电流下降从而恢复稳定阶段，造成在对植物提取物雾化的初期，其雾化流速过大，并容易导致雾化的颗粒粒径发生变动。

技术实现思路

1、为了解决主动网式雾化器受到冷态电阻变化以及热惯性效应影响，初期的雾化效果不理想的技术问题，本发明的目的在于提供一种基于植物提取物雾化的功能性设备及其控制方法，所采用的技术方案具体如下：

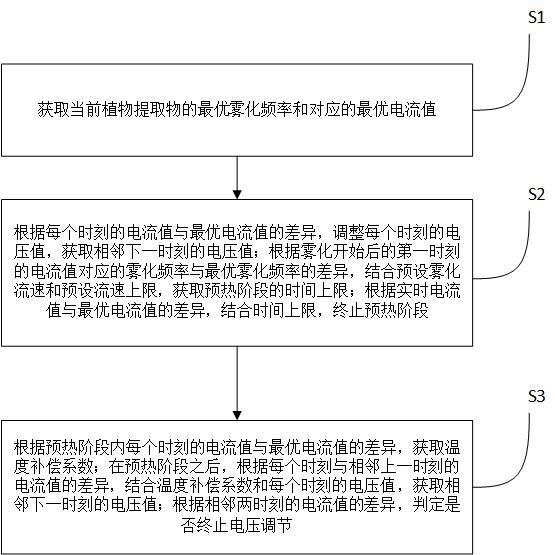

2、一种基于植物提取物雾化的功能性设备的控制方法，所述方法包括：

3、获取当前植物提取物的最优雾化频率和对应的最优电流值；

4、根据每个时刻的电流值与所述最优电流值的差异，调整每个时刻的电压值，获取相邻下一时刻的电压值；根据雾化开始后的第一时刻的电流值对应的雾化频率与所述最优雾化频率的差异，结合预设雾化流速和预设流速上限，获取预热阶段的时间上限；根据实时电流值与所述最优电流值的差异，结合所述时间上限，终止预热阶段；

5、根据所述预热阶段内每个时刻的电流值与所述最优电流值的差异，获取温度补偿系数；在所述预热阶段之后，根据每个时刻与相邻上一时刻的电流值的差异，结合所述温度补偿系数和每个时刻的电压值，获取相邻下一时刻的电压值；根据相邻两时刻的电流值的差异，判定是否终止电压调节。

6、进一步地，所述时间上限的获取方法包括：

7、根据雾化开始后的第一时刻的电流值对应的雾化频率与所述最优雾化频率的差异，结合预设雾化流速，获取雾化流速的增幅速率；

8、基于雾化流速的增幅速率，获取达到所述预设流速上限的所需时间作为预热阶段的时间上限。

9、进一步地，所述增幅速率的获取方法包括：

10、根据所述第一时刻的电流值对应的所述雾化频率相对于所述最优雾化频率的偏离幅度比例，结合预设雾化流速，获取增幅速率。

11、进一步地，所述终止预热阶段的方法包括：

12、当实时的电流值小于所述最优电流值时，或达到所述时间上限时，终止预热阶段。

13、进一步地，所述温度补偿系数的获取方法包括：

14、在所述预热阶段内，将每个时刻的电流值与所述最优电流值的差值绝对值占据所述最优电流值的比例值，作为每个时刻的电流变幅系数；根据所述预热阶段内所有时刻的所述电流变幅系数的整体集中趋势，获取温度补偿系数。

15、进一步地，所述判定是否终止电压调节的方法包括：

16、在所述预热阶段之后，当实时电流值大于等于相邻上一时刻的电流值时，终止电压调节。

17、进一步地，所述根据每个时刻的电流值与所述最优电流值的差异，调整每个时刻的电压值，获取相邻下一时刻的电压值的方法包括：

18、融合所述最优电流值与每个时刻的电流值的比值，与每个时刻的电压值，获取相邻下一时刻的电压值。

19、进一步地，所述根据每个时刻与相邻上一时刻的电流值的差异，结合所述温度补偿系数和每个时刻的电压值，获取相邻下一时刻的电压值的方法包括：

20、在所述预热阶段之后，融合每个时刻的相邻上一时刻的所述电流值与每个时刻的电流值的比值、每个时刻的电压值和所述温度补偿系数，获取相邻下一时刻的电压值。

21、进一步地，所述预设雾化流速为0.075g/s，预设流速上限为所述预设雾化流速的2倍。

22、本发明还提出了一种基于植物提取物雾化的功能性设备，所述设备包括设备本体，还包括存储器、处理器以及存储在所述存储器中并可在所述处理器上运行的计算机程序，所述处理器执行所述计算机程序时实现任意一项所述一种基于植物提取物雾化的功能性设备的控制方法的步骤。

23、本发明具有如下有益效果：

24、本发明首先获取最优雾化频率和最优电流值，为后续调整雾化设备提供参考依据；进一步根据每个时刻的电流值与最优电流值的差异，调整电压值，降低起始阶段压电陶瓷片热惯性引起的雾化流速激增影响；进一步根据雾化频率与雾化流速呈正相关的关系，反推在不超过设定最大雾化流速的前提下，预热阶段最多能持续多长时间，获取预热阶段的时间上限；进一步终止预热阶段，避免过度调整；进一步根据预热阶段内每个时刻的电流值与最优电流值的差异，获取温度补偿系数，以降低振幅不均匀对雾化效果的影响；进一步在预热阶段之后，根据每个时刻与相邻上一时刻的电流值的差异，结合温度补偿系数调整电压，使压电陶瓷片在升温过程中仍能趋近最优工作状态，从而顺利过渡至稳定阶段，保障雾化效率与雾滴一致性；最后根据相邻两时刻的电流值的差异，判定是否终止电压调节避免过度调节，保证雾化效果稳定性。本方案通过电流-频率差异调节预热阶段的电压并终止预热阶段，再结合温度补偿系数和相邻时刻的电流差异动态调压，过渡稳定雾化阶段，提高了雾化设备启动的雾化稳定性和雾化效果。

1.一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述方法包括：

2.根据权利要求1所述的一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述时间上限的获取方法包括：

3.根据权利要求2所述的一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述增幅速率的获取方法包括：

4.根据权利要求1所述的一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述终止预热阶段的方法包括：

5.根据权利要求1所述的一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述温度补偿系数的获取方法包括：

6.根据权利要求1所述的一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述判定是否终止电压调节的方法包括：

7.根据权利要求1所述的一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述根据每个时刻的电流值与所述最优电流值的差异，调整每个时刻的电压值，获取相邻下一时刻的电压值的方法包括：

8.根据权利要求1所述的一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述根据每个时刻与相邻上一时刻的电流值的差异，结合所述温度补偿系数和每个时刻的电压值，获取相邻下一时刻的电压值的方法包括：

9.根据权利要求1所述的一种基于植物提取物雾化的功能性设备的控制方法，其特征在于，所述预设雾化流速为0.075g/s，预设流速上限为所述预设雾化流速的2倍。

10.一种基于植物提取物雾化的功能性设备，所述设备包括设备本体，还包括处理器以及存储在所述存储器中并可在所述处理器上运行的计算机程序，其特征在于，所述处理器执行所述计算机程序时实现如权利要求1~9任意一项所述一种基于植物提取物雾化的功能性设备的控制方法的步骤。
