超分辨率造影成像方法与设备与流程
本申请涉及造影成像，具体涉及一种超分辨率造影成像方法与设备。
背景技术：
1、超分辨率造影成像(super-resolution contrast-enhanced ultrasound，sr-ceus)是一种具有超高空间分辨率的新型成像方法，通过在注射造影剂后，定位与跟踪微泡，从而构建出空间尺度在微米级的超声图像。
2、然而，超分辨造影需要较高的成像帧率，才能保证微泡轨迹追踪的可靠性。这对于设备的存储要求较高。在设备存储能力有限的情况下，对于一些灌注过程缓慢的组织或者病灶，微泡可能无法充分灌注，导致对微泡的运动轨迹的跟踪效果不够理想，从而难以构建超分辨率造影成像。
技术实现思路
1、本申请实施例提供一种超分辨率造影成像方法与设备，旨在减少高分辨率成像过程中对空间资源的占用，以至少部分地解决上述问题。

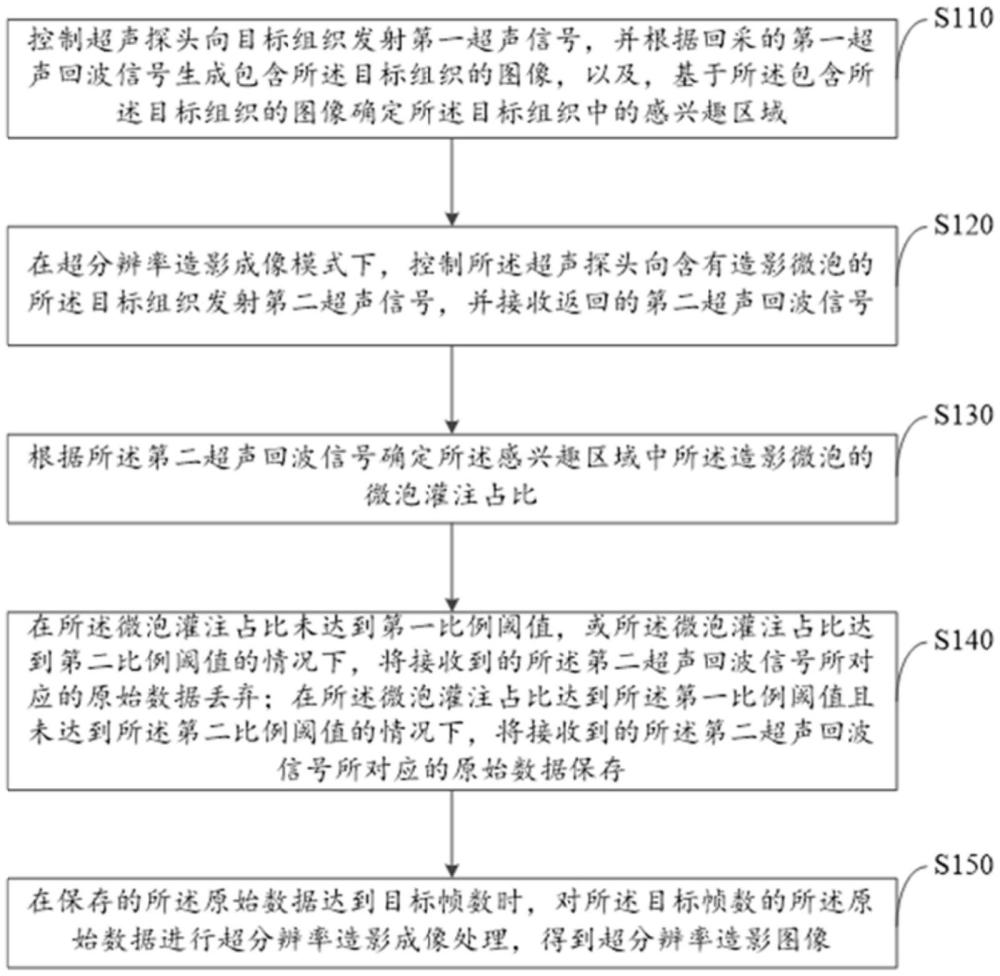

2、第一方面，本申请提供了一种超分辨率造影成像方法，所述方法包括：
3、控制超声探头向目标组织发射第一超声信号，并根据回采的第一超声回波信号生成包含所述目标组织的图像，以及，基于所述包含所述目标组织的图像确定所述目标组织中的感兴趣区域；
4、在超分辨率造影成像模式下，控制所述超声探头向含有造影微泡的所述目标组织发射第二超声信号，并接收返回的第二超声回波信号；
5、根据所述第二超声回波信号确定所述感兴趣区域中所述造影微泡的微泡灌注占比；
6、在所述微泡灌注占比未达到第一比例阈值，或所述微泡灌注占比达到第二比例阈值的情况下，将接收到的所述第二超声回波信号所对应的原始数据丢弃；在所述微泡灌注占比达到所述第一比例阈值且未达到所述第二比例阈值的情况下，将接收到的所述第二超声回波信号所对应的原始数据保存；其中，所述第一比例阈值小于所述第二比例阈值；
7、在保存的所述原始数据达到目标帧数时，对所述目标帧数的所述原始数据进行超分辨率造影成像处理，得到超分辨率造影图像。
8、第二方面，本申请还提供了一种超分辨率造影成像方法，所述方法包括：
9、控制超声探头向目标组织发射第一超声信号，并根据回采的第一超声回波信号生成包含所述目标组织的图像，以及，基于所述包含所述目标组织的图像确定所述目标组织中的感兴趣区域；
10、在超分辨率造影成像模式下，控制所述超声探头向含有造影微泡的所述目标组织发射第二超声信号，并接收返回的第二超声回波信号；
11、根据所述第二超声回波信号确定所述感兴趣区域中所述造影微泡的微泡灌注占比；
12、在所述微泡灌注占比不满足预设比例阈值的情况下，将接收到的所述第二超声回波信号所对应的原始超声图像数据丢弃；在所述微泡灌注占比满足预设比例阈值的情况下，将接收到的所述第二超声回波信号所对应的原始超声图像数据保存；
13、在保存的所述原始超声图像数据达到目标帧数时，对所述目标帧数的所述原始超声图像数据进行超分辨率造影成像处理，得到超分辨率造影图像。
14、第三方面，本申请提供了一种超分辨率造影成像方法，所述方法包括：
15、控制超声探头向目标组织发射第一超声信号，并根据回采的第一超声回波信号生成包含所述目标组织的图像，以及，基于所述包含所述目标组织的图像确定所述目标组织中的感兴趣区域；
16、在超分辨率造影成像模式下，控制所述超声探头向含有造影微泡的所述目标组织发射第二超声信号，并接收返回的第二超声回波信号；
17、根据所述第二超声回波信号确定所述感兴趣区域中所述造影微泡的微泡灌注占比；
18、在所述微泡灌注占比达到第一比例阈值时，在显示界面中显示第一提示信息，所述第一提示信息包括是否对所述第二超声回波所对应的原始数据进行保存的信息；
19、获取用户针对所述第一提示信息的第一确认操作，基于所述第一确认操作将接收到的所述第二超声回波信号所对应的原始数据进行保存；
20、在保存的所述原始数据达到目标帧数时，对所述目标帧数的所述原始数据进行超分辨率造影成像处理，得到超分辨率造影图像。
21、第四方面，本申请提供了一种超分辨率造影成像方法，所述方法包括：
22、控制超声探头向目标组织发射第一超声信号，并根据回采的第一超声回波信号生成包含所述目标组织的图像，以及，基于所述包含所述目标组织的图像确定所述目标组织中的感兴趣区域；
23、在超分辨率造影成像模式下，控制所述超声探头向含有造影微泡的所述目标组织发射第二超声信号，并接收返回的第二超声回波信号；
24、根据所述第二超声回波信号确定所述感兴趣区域中所述造影微泡的微泡灌注占比；
25、在所述微泡灌注占比达到第一比例阈值时，将接收到的所述第二超声回波信号所对应的原始数据进行保存；
26、在所述微泡灌注占比达到第二比例阈值时，在显示界面中显示第三提示信息，所述第三提示信息包括是否停止对所述第二超声回波所对应的原始数据进行保存的信息；其中，所述第一比例阈值小于所述第二比例阈值；
27、获取用户针对所述第三提示信息的第三确认操作，基于所述第三确认操作将接收到的第二超声回波信号所对应的原始数据丢弃；
28、在保存的所述原始数据达到目标帧数时，对所述目标帧数的所述原始数据进行超分辨率造影成像处理，得到超分辨率造影图像。
29、第五方面，本申请提供了一种超分辨率造影成像设备，包括超声探头、发射接收电路、处理器、显示器以及输入设备，所述处理器内存储有计算机程序，所述计算机程序被所述处理器处理时用于执行如上述任一项所述的超分辨率造影成像方法的步骤。
30、本申请实施例提供的超分辨率造影成像方法，在启用超分辨率造影成像模式后，控制超声探头向含有造影微泡的目标组织发射第二超声信号，并根据接收返回的第二超声回波信号来确定目标组织的感兴趣区域中造影微泡的微泡灌注占比，并且仅在微泡灌注占比在第一比例阈值和第二比例阈值之间时，才会将第二超声回波信号对应的原始数据进行保存，而丢弃在微泡灌注占比未达到第一比例阈值或者微泡灌注占比达到第二比例阈值时的原始数据，从而尽可能只保留成像质量较高的原始数据，有效避免了对一些不必要的，也就是不利于超分辨率图像重建的原始数据的存储记录，在设备存储能力有限的情况下，有效提高了最终超分辨率造影成像的效果。
1.一种超分辨率造影成像方法，其特征在于，所述方法包括：
2.根据权利要求1所述的方法，其特征在于，
3.根据权利要求1所述的方法，其特征在于，所述方法还包括：
4.根据权利要求1～3任一项所述的方法，其特征在于，在所述对所述目标帧数的所述原始数据进行超分辨率造影成像处理，得到超分辨率造影图像之后，所述方法还包括：
5.根据权利要求1所述的方法，其特征在于，所述方法还包括：
6.根据权利要求1～5任一项所述的方法，其特征在于，所述方法还包括：
7.根据权利要求1所述的方法，其特征在于，所述根据所述第二超声回波信号确定所述感兴趣区域中所述造影微泡的微泡灌注占比，包括：
8.根据权利要求7所述的方法，其特征在于，所述根据所述第二超声回波信号对应的原始数据，确定所述感兴趣区域中的微泡信息，包括：
9.根据权利要求7所述的方法，其特征在于，所述方法还包括：
10.根据权利要求1所述的方法，其特征在于，所述基于所述包含所述目标组织的图像确定所述目标组织中的感兴趣区域，包括：
11.根据权利要求1～10任一项所述的方法，其特征在于，所述对所述目标帧数的所述原始数据进行超分辨率造影成像处理，得到超分辨率造影图像，包括：
12.一种超分辨率造影成像方法，其特征在于，所述方法包括：
13.一种超分辨率造影成像方法，其特征在于，所述方法包括：
14.根据权利要求13所述的方法，其特征在于，所述方法还包括：
15.一种超分辨率造影成像方法，其特征在于，所述方法包括：
16.一种超分辨率造影成像设备，其特征在于，包括超声探头、发射接收电路、处理器、显示器以及输入设备，所述处理器内存储有计算机程序，所述计算机程序被所述处理器处理时用于执行如权利要求1～11任一项所述的超分辨率造影成像方法，或者执行如权利要求12所述的超分辨率造影成像方法，或者执行如权利要求13～14任一项所述的超分辨率造影成像方法，或者执行如权利要求15所述的超分辨率造影成像方法。
