一种麻醉机回路冷凝水自动排出与细菌过滤系统的制作方法

本发明涉及麻醉设备智能管控系统，具体为一种麻醉机回路冷凝水自动排出与细菌过滤系统。

背景技术：

1、临床麻醉工作中，麻醉机呼吸回路持续输送加温湿化后的麻醉混合气体，患者呼出气体温度、湿度偏高，与回路管壁、管路接头低温环境形成温差，极易析出大量冷凝水。回路内积存的冷凝水会带来多重临床隐患，液滴随气流流动易呛咳刺激患者气道，积水长期留存会滋生细菌、真菌，极易造成术后肺部感染风险。当前手术室常规处理方式多为人工定时倾倒积水，依靠医护人员主观判断排水时机，同时排出废液时混杂含麻醉药物的挥发气体，直接排放既造成麻醉药剂浪费，也会污染手术室内部空气。临床缺乏一套可自主完成积水汇集、自动排水、气液分离、除菌过滤与麻药回收的一体化配套系统，相关操作全流程依赖人工干预，操作稳定性与医疗安全性存在明显不足。

2、现有麻醉机回路积水处理装置仅设置简易集水容器，无定向导流结构，冷凝水易挂壁滞留，液位采集采用固定采样频率，无法匹配患者不同通气状态精准监测积水。多数排水装置无动态液位判定逻辑，仅依靠固定阈值触发排水，未考虑环境温差、患者潮气量变化对积水生成速度的影响，容易出现排水不及时或频繁空排问题。常规排水动作不受呼吸相位约束，吸气阶段开启排水通路会打乱回路气压，干扰患者通气。传统设备仅简单分离气液，未设置分级除菌过滤结构，废液夹带的微生物无法完全截留；且分离后的含麻药废气直接外排，缺少自适应回流调节机构，不能根据回路麻药浓度动态回收气体，同时集液桶满溢无自动锁止机制，滤材堵塞后无备用通路切换，持续使用会大幅降低回路使用安全性。

3、综合来看，现有麻醉机回路冷凝水处理设备功能单一，各处理环节相互独立，缺少联动管控逻辑，无法同步实现积水自动归集、分时精准排水、气液分层净化、微生物拦截与麻醉气体循环复用。人工操作模式增加医护工作负担，固定参数控制模式难以适配不同手术、不同患者的通气工况，积水滋生病菌、麻药气体外泄、通气参数紊乱等问题难以从源头解决。基于上述现有技术存在的各类难题，本发明设计集成冷凝集水、排水触发、气液分离、细菌过滤、气相回流五大功能模块的一体化系统，通过多维度动态计算与分阶段管控逻辑，完整解决传统设备的使用缺陷，提升麻醉回路运行稳定性与手术室诊疗安全水平。

技术实现思路

1、本发明的目的就是为了弥补现有技术的不足，提供了一种麻醉机回路冷凝水自动排出与细菌过滤系统，它能够依靠螺旋导流汇集积水，结合通气节奏监测液位；依据动态液位阈值，仅在呼气末期排水；分层截留液体，废液桶满溢会锁止上游管路；两级净化，滤材堵塞可切换备用通路；自适应调节回流量，单向限流防止气体倒灌，净化后的麻醉气体送回回路循环使用，全程自动化管控，兼顾通气稳定、除菌与麻药回收。

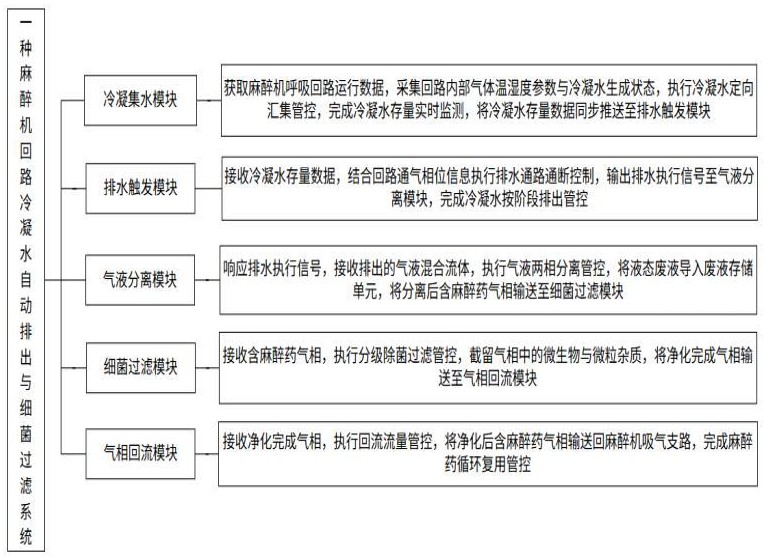

2、本发明为解决上述技术问题，提供如下技术方案：一种麻醉机回路冷凝水自动排出与细菌过滤系统，该系统包括：

3、冷凝集水模块：获取麻醉机呼吸回路运行数据，采集回路内部气体温湿度参数与冷凝水生成状态，执行冷凝水定向汇集管控，完成冷凝水存量实时监测，将冷凝水存量数据同步推送至排水触发模块；

4、排水触发模块：接收冷凝水存量数据，结合回路通气相位信息执行排水通路通断控制，输出排水执行信号至气液分离模块，完成冷凝水按阶段排出管控；

5、气液分离模块：响应排水执行信号，接收排出的气液混合流体，执行气液两相分离管控，将液态废液导入废液存储单元，将分离后含麻醉药气相输送至细菌过滤模块；

6、细菌过滤模块：接收含麻醉药气相，执行分级除菌过滤管控，截留气相中的微生物与微粒杂质，将净化完成气相输送至气相回流模块；

7、气相回流模块：接收净化完成气相，执行回流流量管控，将净化后含麻醉药气相输送回麻醉机吸气支路，完成麻醉药循环复用管控。

8、进一步地，所述冷凝集水模块内置螺旋导流管控逻辑，按照连续螺旋路径引导冷凝水流动方向，引导回路内壁凝结的液滴沿预设路径向底部汇集区域汇聚，所述预设路径为预先设计并加工成型于冷凝集水模块导流结构上的螺旋状流动引导通道，同步设定汇集区域液位监测的采样频率，匹配回路通气节奏调整采样间隔，在呼气阶段提高采样密度，吸气阶段维持基础采样频率；同步执行疏水表面状态管控，依据冷凝水挂壁滞留时长调节导流路径壁面的温度分布状态，通过温度变化改变壁面液滴的等效润湿接触角，以控制液滴在壁面的附着力与流动阻力，保障液滴始终保持定向流动状态，避免液滴长时间滞留于非汇集区域。

9、更进一步地，所述排水触发模块采用动态阈值计算逻辑确定排水触发条件，计算公式为：，其中，为动态排水触发液位阈值；为回路内部气体温度；为手术室环境温度；为每分钟累计呼气潮气量；为基础液位阈值；为温度影响系数，为潮气量影响系数，和均为正数，用于表征温差对冷凝水产量的影响权重，用于表征潮气量对冷凝水生成速率的影响权重；依据实时计算得到的动态排水触发液位阈值进行排水触发判定。

10、更进一步地，所述排水触发模块内置通气相位匹配逻辑，实时识别呼吸回路的吸气相和呼气相，将排水动作执行窗口限定于呼气阶段的末期时段，吸气阶段全程维持排水通路关闭状态；同时执行排水时长管控，依据当前冷凝水存量匹配对应排水持续时长，冷凝水存量越高，排水持续时长相应越长；排水动作执行完成后自动复位通路状态，同步向气液分离模块发送流体到达预通知信号，以保障下游模块提前进入待处理状态。

11、更进一步地，所述气液分离模块内置多层交错拦截管控逻辑，设置多层倾斜拦截路径，气液混合流体沿多层倾斜拦截路径流动时，液态水滴受阻挡后，会沿拦截路径表面向下汇入废液存储单元，气相流体沿路径间隙向上进入细菌过滤模块；同步执行壁面凝液导流管控，在分离区域内壁设置环形导流路径，引导壁面凝结的液滴沿导流路径汇入废液存储单元，避免壁面积聚的液滴被气流再次夹带进入气相区域。

12、更进一步地，所述气液分离模块配套废液存储管控逻辑，管控废液存储单元的进液通路通断状态，在常态下进液通路保持闭合，仅当上游有液态废液输入时，在液态废液的流体压力作用下导通进液通路，待废液流入后，所述进液通路自动恢复闭合状态；同步执行废液存量监测管控，实时采集废液存储单元内的废液容量数据，达到额定容量上限时触发更换提示，同时锁止上游排水通路；更换完成且密封验证通过后，自动解除上游通路锁止状态。

13、更进一步地，所述细菌过滤模块内置分级过滤管控逻辑，设置两级过滤处理流程：第一级执行预过滤管控，截留气相中夹带的微小液滴与大粒径微粒，第二级执行除菌过滤管控，截留气相中的微生物与细小粒径杂质；同步执行滤层状态监测管控，采集过滤前后的压差数据，依据压差变化判断滤层堵塞状态，当压差达到设定阈值时触发滤层更换提示，并切换至备用过滤通路，以维持气相净化过程不中断。

14、更进一步地，所述气相回流模块采用自适应流量调节逻辑管控回流量，计算公式为：，其中，为实时回流流量；为基础回流流量；为回路设定麻醉气体浓度；为回路实时麻醉气体浓度；为浓度偏差调节系数，且＞0，用于表征麻醉气体浓度偏差对回流流量的调节幅度，取值范围为0.5～2.0l·min⁻¹/%；依据实时计算得到的实时回流流量，调节通路的通流能力。

15、更进一步地，所述气相回流模块内置单向限流管控逻辑，设置气相流体的单向流动路径，仅允许净化后的气相从过滤侧流向麻醉机吸气支路，反向气流触发通路锁止机制；同步执行流量上限管控，设定回流流量的最高阈值，当实际回流量超过回流流量的最高阈值时，自动减小通路通流面积，将回流量限制在安全区间内，避免回流量过大干扰呼吸回路的正常气体参数。

16、与现有技术相比，该一种麻醉机回路冷凝水自动排出与细菌过滤系统具备如下有益效果：

17、一、本发明通过设置独立的冷凝集水模块完成回路冷凝水定向归集与动态液位监测，依托螺旋导流结构配合壁面温度调控减少液滴挂壁滞留，同时结合通气节奏调整液位采样密度，能够持续将回路内壁产生的冷凝水集中至指定区域，避免积水分散堆积；搭配匹配呼吸相位的排水触发机制，仅在呼气末期启动排水流程，全程规避吸气阶段排水对回路通气状态造成的干扰，同时结合多维度变量计算动态排水液位阈值，适配不同环境温度与患者通气量下的积水生成速度，不会出现积水溢出或无效排水的情况；整套积水收集与排水流程全程自动运行，无需医护人员定时查看、手动倾倒，降低临床操作投入，也能持续维持麻醉机呼吸回路内部干燥洁净的运行环境，减少积水长期留存带来的各类安全隐患。

18、二、本发明通过依次串联气液分离、细菌过滤、气相回流完整处理链路，对排水产生的气液混合流体分层处理，液态废液单独收纳管控，存储容器容量达到上限后自动锁闭上游管路并发出更换提醒，防止废液溢出污染设备与手术室环境；两级分级过滤结构可逐层截留液滴、颗粒物以及各类微生物，过滤压差变化实时监测，滤材堵塞时自动切换备用通路，保障气体净化流程不会中断；经过净化的含麻醉药剂气体依靠自适应流量调节结构送回吸气支路，依据回路实际药物浓度调整回流输送量，搭配单向限流结构避免气流反向倒灌，在降低麻醉药剂损耗、减少室内废气污染的同时，稳定维持回路内部气体参数，保障患者麻醉过程平稳安全。

19、本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本发明的实践中得到教导。
