一种暖风机燃烧器性能测试试验台及使用方法与流程

本发明属于燃烧器检测设备，具体涉及一种暖风机燃烧器性能测试试验台及使用方法。

背景技术：

1、暖风机燃烧器广泛应用于工程机械、民用采暖、特种装备等领域，其燃烧效率、污染物排放、压力损失、长期运行可靠性是产品核心指标。现有燃烧器测试装置普遍存在以下不足：系统分散，供风、供油、燃烧、冷却、采集相互独立，集成度低；冷却结构简单，散热能力不足，无法满足长时间高温运行。

2、中国专利公开号为cn109281761a，名称为一种燃烧室试验系统的专利申请，装置包括：依次设置的压缩机、空气加热装置以及燃烧室，其中：空气加热装置包括加热腔、设置于加热腔且相连通的燃烧器和换热器，以及与燃烧器连通的燃气管道和常压气源管道；压缩机通过高压空气管道与加热腔连通；燃烧室通过整流管道与加热腔连通。该专利申请无法实现供风、供油、燃烧、冷却、采集一体化。

技术实现思路

1、为了克服上述现有技术中存在的问题，本发明的目的在于提供一种暖风机燃烧器性能测试试验台及使用方法，通过中间筒外部的挡板，能够延长冷却空气与中间筒外壁的接触面积，并使冷却更均匀。本发明冷却效率高，通过散热筒作为空冷夹套，能够长期稳定运行。本发明通过一体化集成，结构紧凑，管路简洁，泄漏风险低。实现助燃空气供给、燃油供给、燃烧反应、强制冷却、多参数测量、数据采集与安全保护一体化，提升测试精度、冷却效率、运行稳定性。

2、为实现上述目的，本发明采用的技术方案是：

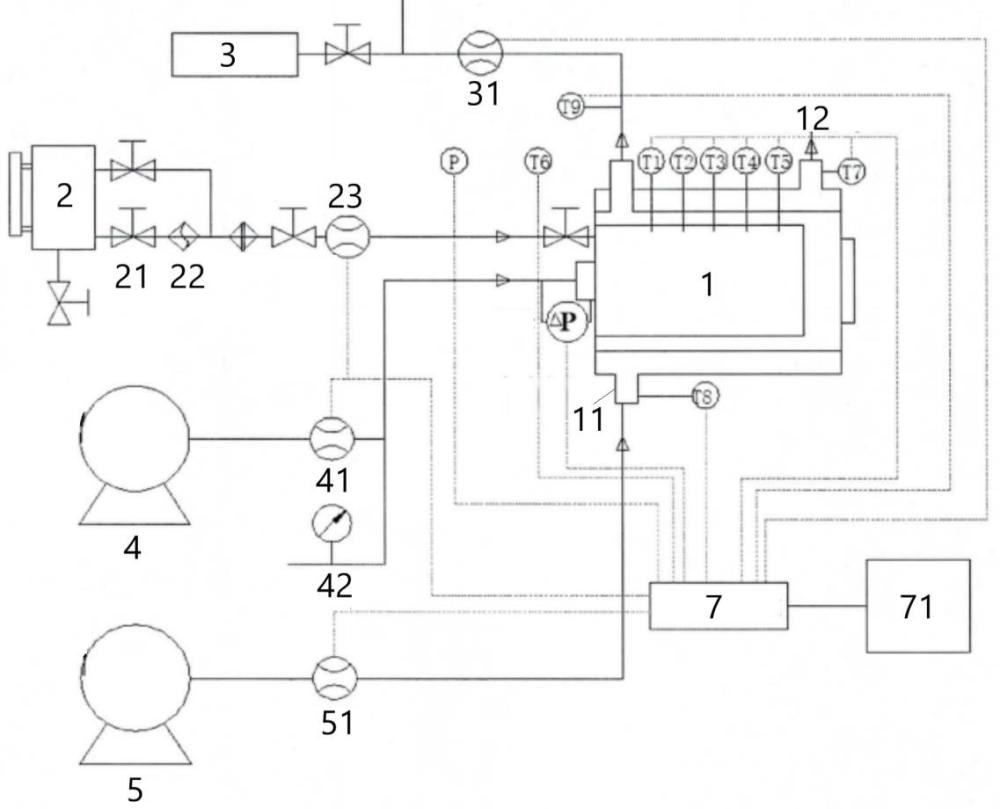

3、第一方面，本发明提供一种暖风机燃烧器性能测试试验台，包括：炉膛，所述炉膛的进气口连接有助燃风机；所述炉膛的进料口通过具有油泵及燃料箱流量计的管道连接有燃料箱；所述炉膛的出烟口连接有烟气管道；所述炉膛外套设有散热筒；所述散热筒内具有中间筒；所述中间筒内设有多孔筒，所述多孔筒空套在烟气管道外；所述中间筒的外侧壁上设有多个具有豁口的挡板；所述散热筒的侧面设有冷却空气入口和冷却空气出口；所述冷却空气入口通过管道连接有冷却风机，且该管道上设有冷却风流量计；所述散热筒具有排烟口，所述排烟口连接有具有烟气流量计的排烟管道，所述排烟管道的端部连接有烟气分析仪。

4、可选地，所述助燃风机连接有一根主管，该主管连接有两个分支管道，其中一个分支管道连接至炉膛的进气口，另一个分支管道上设有风速仪且其出口端通向大气，助燃风机的主管上设有助燃风流量计。

5、可选地，所述暖风机燃烧器性能测试试验台还包括数据采集系统，所述冷却风流量计、助燃风流量计、风速仪、烟气流量计及燃料箱流量计均与数据采集系统信号连接。

6、可选地，多个挡板沿中间筒的轴向相互平行布置，每个挡板均为圆环形板件。

7、可选地，所述排烟口设置在散热筒的远离烟气管道的一端，所述冷却空气入口设置在远离烟气管道一端的侧面；冷却空气出口设置在靠近烟气管道一端的侧面。

8、可选地，所述炉膛外设有框架，所述燃料箱、助燃风机和冷却风机均设置在框架内，所述冷却空气出口从框架的顶部伸出。

9、可选地，所述燃料箱与炉膛连接的管道上设有若干压力表和温度表，所述助燃风机与炉膛连接的管道上设有压差表，所述冷却空气入口、冷却空气出口和排烟管道上均设有温度表，所述炉膛外设有若干温度表。

10、可选地，所述炉膛具有耐高温合金燃烧室，耐高温合金燃烧室上开设有石英玻璃制成的观察窗，观察窗外设有高速摄像机。

11、可选地，所述炉膛外包裹有陶瓷纤维隔热棉。

12、第二方面，本发明提供一种暖风机燃烧器性能测试试验台的使用方法，基于所述的一种暖风机燃烧器性能测试试验台，包括以下步骤：

13、启动助燃风机，通过助燃风流量计观测风量，并调节风量至设定值；

14、启动油泵，使燃油从燃料箱中流至炉膛内，通过燃料箱流量计观测燃料流量；

15、在炉膛燃烧稳定后，开启冷却风机，使空气从冷却空气入口进入并经过挡板绕炉膛外壁流动并从冷却空气出口流出，通过冷却风流量计观测冷却风机的实际输出流量；根据冷却风机的实际输出流量调控冷却风机的风速；

16、炉膛内产生的烟气经烟气管道进入多孔筒，通过多孔筒的通孔进入中间筒，与中间筒内壁换热冷却后从排烟口排出，经排烟管道送至烟气分析仪，通过烟气分析仪对烟气成分进行检测分析，通过烟气流量计观测烟气流量。

17、与现有技术相比，本发明具有以下有益效果：

18、本发明的一种暖风机燃烧器性能测试试验台及使用方法，采用一体化集成结构与空冷夹套，助燃空气可调；本发明集成度高、测量精准、冷却高效、安全可靠，适用于暖风机燃烧器研发、检测与质量控制。本发明一体化集成，结构紧凑，管路简洁，泄漏风险低。本发明冷却效率高，通过散热筒作为空冷夹套，能够长期稳定运行。本发明通过在炉膛外设置散热筒，能够通过其内部的多孔筒、中间筒和挡板，通过多孔筒使烟气与中间筒内壁接触，通过挡板能够使冷却空气能够环绕中间筒并对中间筒进行均匀散热，提升散热效果。

19、进一步，本发明工况覆盖全，通过助燃风机能够实现过量空气，满足贫燃、富燃、理论燃烧。

1.一种暖风机燃烧器性能测试试验台，其特征在于，包括：炉膛（1），所述炉膛（1）的进气口连接有助燃风机（4）；所述炉膛（1）的进料口通过具有油泵（21）及燃料箱流量计（23）的管道连接有燃料箱（2）；所述炉膛（1）的出烟口连接有烟气管道（16）；所述炉膛（1）外套设有散热筒（9）；所述散热筒（9）内具有中间筒（94）；所述中间筒（94）内设有多孔筒（92），所述多孔筒（92）空套在烟气管道（16）外；所述中间筒（94）的外侧壁上设有多个具有豁口的挡板（91）；所述散热筒（9）的侧面设有冷却空气入口（11）和冷却空气出口（12）；所述冷却空气入口（11）通过管道连接有冷却风机（5），且该管道上设有冷却风流量计（51）；所述散热筒（9）具有排烟口（17），所述排烟口（17）连接有具有烟气流量计（31）的排烟管道（13），所述排烟管道（13）的端部连接有烟气分析仪（3）。

2.根据权利要求1所述的一种暖风机燃烧器性能测试试验台，其特征在于，所述助燃风机（4）连接有一根主管，该主管连接有两个分支管道，其中一个分支管道连接至炉膛（1）的进气口，另一个分支管道上设有风速仪（42）且其出口端通向大气，助燃风机（4）的主管上设有助燃风流量计（41）。

3.根据权利要求2所述的一种暖风机燃烧器性能测试试验台，其特征在于，所述暖风机燃烧器性能测试试验台还包括数据采集系统（7），所述冷却风流量计（51）、助燃风流量计（41）、风速仪（42）、烟气流量计（31）及燃料箱流量计（23）均与数据采集系统（7）信号连接。

4.根据权利要求1所述的一种暖风机燃烧器性能测试试验台，其特征在于，多个挡板（91）沿中间筒（94）的轴向相互平行布置，每个挡板（91）均为圆环形板件。

5.根据权利要求1所述的一种暖风机燃烧器性能测试试验台，其特征在于，所述排烟口（17）设置在散热筒（9）的远离烟气管道（16）的一端，所述冷却空气入口（11）设置在远离烟气管道（16）一端的侧面；冷却空气出口（12）设置在靠近烟气管道（16）一端的侧面。

6.根据权利要求1所述的一种暖风机燃烧器性能测试试验台，其特征在于，所述炉膛（1）外设有框架（8），所述燃料箱（2）、助燃风机（4）和冷却风机（5）均设置在框架（8）内，所述冷却空气出口（12）从框架（8）的顶部伸出。

7.根据权利要求1所述的一种暖风机燃烧器性能测试试验台，其特征在于，所述燃料箱（2）与炉膛（1）连接的管道上设有若干压力表和温度表，所述助燃风机（4）与炉膛（1）连接的管道上设有压差表，所述冷却空气入口（11）、冷却空气出口（12）和排烟管道（13）上均设有温度表，所述炉膛（1）外设有若干温度表。

8.根据权利要求1所述的一种暖风机燃烧器性能测试试验台，其特征在于，所述炉膛（1）具有耐高温合金燃烧室，耐高温合金燃烧室上开设有石英玻璃制成的观察窗，观察窗外设有高速摄像机。

9.根据权利要求1所述的一种暖风机燃烧器性能测试试验台，其特征在于，所述炉膛（1）外包裹有陶瓷纤维隔热棉。

10.一种暖风机燃烧器性能测试试验台的使用方法，其特征在于，基于权利要求1至9任一项所述的一种暖风机燃烧器性能测试试验台，包括以下步骤：
