一种FPC性能测试辅助装置的制作方法

本申请属于动力电池测试，特别涉及一种fpc性能测试辅助装置。

背景技术：

1、随着新能源汽车产业的飞速发展，动力电池包的安全性与可靠性至关重要。电池包内部通常由多个电芯模组构成，电芯在充放电循环及长期使用过程中会发生不可避免的膨胀，导致镍片与其连接的部件产生相应的位移和形变。

2、fpc（flexible printed circuit，柔性电路板）软连接作为电池包内关键的电气连接和信号采集元件，其镍片定于不同模组或固定结构上。当模组电芯膨胀时，fpc的镍片会产生相对位移，迫使fpc本身发生拉伸、弯曲等复杂形变。这种长期的、循环的机械应力，尤其是在高温高湿的恶劣工作环境下，极易导致fpc内部的铜箔线路产生疲劳微裂纹，从而引发信号传输中断、采集失效甚至短路等严重故障，威胁整个电池包的安全。

3、目前，对fpc的测试多集中于其本身的电气性能或简单的弯折寿命，缺乏一种能够精准模拟其在电池包内部真实机械形变状态，并能在此状态下进行环境应力（如高温高湿）叠加测试的专用设备。传统的测试方法无法复现fpc因电芯膨胀而产生的特定预变形，测试条件与实际情况偏差较大，导致测试结果无法准确预测和评估fpc在整车生命周期内的可靠性。

4、因此，迫切需要设计一款能够精准模拟fpc实际工况，集成机械形变与环境模拟功能于一体的专用测试工装，以在研发阶段及时发现fpc的设计缺陷和潜在失效风险。

技术实现思路

1、针对上述问题，本申请提出一种fpc性能测试辅助装置，包括基座，基座的上表面设置有相对放置的前座和固定座，前座和固定座之间设置有滑动结构和驱动结构，滑动结构上安装有滑动座，滑动座与驱动结构传动连接；滑动座位于前座和固定座之间；

2、前座的上表面和滑动座的上表面均设置有压板；压板和前座之间设置有第一夹持结构；压板和滑动座之间设置有第二夹持结构。

3、进一步地，前座和固定座同一侧的端部设置有数显游标卡尺，滑动座的端部设置有读数头，读数头滑动安装在数显游标卡尺的外侧。

4、进一步地，前座的上表面和滑动座的上表面均设置有锁紧螺栓，压板滑动安装在锁紧螺栓外侧；锁紧螺栓的外侧套装有弹簧；弹簧位于压板和前座之间，或者弹簧位于压板和滑动座之间。

5、进一步地，第一夹持结构和第二夹持结构均包括螺栓、第一活动块和第二活动块，前座或滑动座的上表面均安装有第一活动块；螺栓滑动安装在压板上表面的滑槽中；螺栓穿过压板与第二活动块连接；第一活动块与第二活动块相对设置。

6、进一步地，第一活动块和第二活动块相对的一侧均设置有凸起。

7、进一步地，滑动结构包括导杆，前座和固定座之间安装有两个导杆。

8、进一步地，驱动结构包括丝杠，丝杠转动安装在前座和固定座之间；丝杠位于两个导杆之间；丝杠与滑动座啮合；丝杠远离前座的一端穿过固定座与手轮连接。

9、进一步地，固定座远离前座的一侧设置有套筒，套筒外侧螺纹安装有止动螺钉，止动螺钉与丝杠卡接。

10、进一步地，基座的上表面安装有罩盖，罩盖与基座形成空腔，前座、固定座、滑动座和压板均安装在空腔中。

11、进一步地，罩盖的上表面依次设置有加热模块、湿度模块和风扇。

12、有益效果：

13、1.本发明的fpc性能测试辅助装置包括基座，基座的上表面设置有相对放置的前座和固定座，前座和固定座之间设置有滑动结构，滑动结构上安装有滑动座，滑动座与驱动结构传动连接；滑动座位于前座和固定座之间。通过压板与滑动座的设计使其能适配不同尺寸的fpc样件，增强了工装的通用性和测试方案的灵活性。

14、2.本发明的fpc性能测试辅助装置包括加热模块、湿度模块和风扇来模拟使用环境，通过驱动结构让fpc样件在持续机械预变形状态下接受环境老化测试，能够有效观测和研究在此复合应力条件下fpc导体是否产生裂纹、覆盖膜是否分层、焊点是否开裂等综合失效现象，从而更早、更全面地发现产品潜在缺陷，为fpc的设计改进与质量提升提供关键依据。

15、本申请的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本申请而了解。本申请的目的和其他优点可通过在说明书以及附图中所指出的结构来实现和获得。

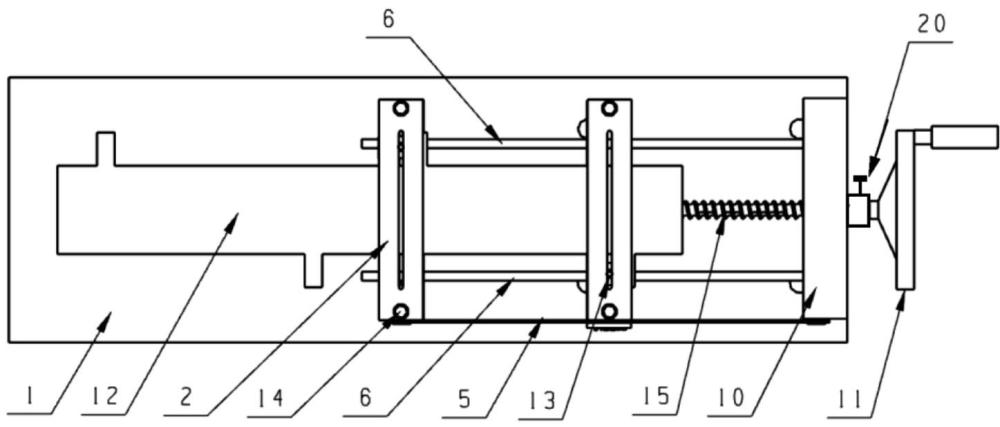

1.一种fpc性能测试辅助装置，其特征在于，包括基座（1），所述基座（1）的上表面设置有相对放置的前座（4）和固定座（10），所述前座（4）和固定座（10）之间设置有滑动结构和驱动结构，所述滑动结构上安装有滑动座（7），滑动座（7）与驱动结构传动连接；所述滑动座（7）位于前座（4）和固定座（10）之间；

2.根据权利要求1所述的一种fpc性能测试辅助装置，其特征在于，所述前座（4）和固定座（10）同一侧的端部设置有数显游标卡尺（5），所述滑动座（7）的端部设置有读数头（51），所述读数头（51）滑动安装在数显游标卡尺（5）的外侧。

3.根据权利要求2所述的一种fpc性能测试辅助装置，其特征在于，所述前座（4）的上表面和滑动座（7）的上表面均设置有锁紧螺栓（14），所述压板（2）滑动安装在锁紧螺栓（14）外侧；所述锁紧螺栓（14）的外侧套装有弹簧（3）；所述弹簧（3）位于压板（2）和前座（4）之间，或者弹簧（3）位于压板（2）和滑动座（7）之间。

4.根据权利要求1所述的一种fpc性能测试辅助装置，其特征在于，所述第一夹持结构和第二夹持结构均包括螺栓（13）、第一活动块（81）和第二活动块（82），所述前座（4）或滑动座（7）的上表面均安装有第一活动块（81）；所述螺栓（13）滑动安装在压板（2）上表面的滑槽中；所述螺栓（13）穿过压板（2）与第二活动块（82）连接；所述第一活动块（81）与第二活动块（82）相对设置。

5.根据权利要求4所述的一种fpc性能测试辅助装置，其特征在于，所述第一活动块（81）和第二活动块（82）相对的一侧均设置有凸起（83）。

6.根据权利要求1所述的一种fpc性能测试辅助装置，其特征在于，所述滑动结构包括导杆（6），所述前座（4）和固定座（10）之间安装有两个导杆（6）。

7.根据权利要求6所述的一种fpc性能测试辅助装置，其特征在于，所述驱动结构包括丝杠（15），所述丝杠（15）转动安装在前座（4）和固定座（10）之间；所述丝杠（15）位于两个导杆（6）之间；所述丝杠（15）与滑动座（7）啮合；所述丝杠（15）远离前座（4）的一端穿过固定座（10）与手轮（11）连接。

8.根据权利要求7所述的一种fpc性能测试辅助装置，其特征在于，所述固定座（10）远离前座（4）的一侧设置有套筒，所述套筒外侧螺纹安装有止动螺钉（20），所述止动螺钉（20）与丝杠（15）卡接。

9.根据权利要求1-8任一项所述的一种fpc性能测试辅助装置，其特征在于，所述基座（1）的上表面安装有罩盖（19），所述罩盖（19）与基座（1）形成空腔，所述前座（4）、固定座（10）、滑动座（7）和压板（2）均安装在空腔中。

10.根据权利要求9所述的一种fpc性能测试辅助装置，其特征在于，罩盖（19）的上表面依次设置有加热模块（16）、湿度模块（17）和风扇（18）。
