一种用于汽车橡胶生产的拉力试验机的制作方法

本技术涉及汽车橡胶拉力测试，具体为一种用于汽车橡胶生产的拉力试验机。

背景技术：

1、在汽车橡胶生产领域，橡胶制品的质量和性能至关重要，而拉力性能是衡量橡胶制品质量的关键指标之一。拉力试验机作为检测橡胶拉力性能的核心设备，能够精确测量橡胶材料在拉伸过程中所承受的拉力以及其变形情况，为汽车橡胶制品的研发、生产以及质量控制提供重要的数据支持。

2、传统的拉力试验机在测试过程中，对于试样的位移测量往往不够精准和及时，缺乏有效的位移监测装置，使得操作人员难以实时掌握试样的变形情况，不利于对测试过程进行精确控制和数据分析。随着汽车工业对橡胶制品质量要求的不断提高，传统的拉力试验机已难以满足现代汽车橡胶生产高精度、高效率、高可靠性的检测需求，故而提出了一种用于汽车橡胶生产的拉力试验机来解决上述问题。

技术实现思路

1、（一）解决的技术问题

2、本实用新型的目的是为了解决传统的拉力试验机缺乏有效的位移监测装置，不利于对测试过程进行精确控制和数据分析的问题，而提出的一种用于汽车橡胶生产的拉力试验机。

3、（二）技术方案

4、本实用新型解决上述技术问题的技术方案如下：

5、一种用于汽车橡胶生产的拉力试验机，包括工作台，所述工作台的顶端固定连接有基座，基座上设置有第一夹持机构，基座的后端固定连接有滑轨，滑轨的顶端固定连接有固定座，所述基座与固定座之间设置有滑动机构，滑动机构滑动连接于滑轨的前端，滑动机构上设置有第二夹持机构，所述工作台的内侧安装有用于驱动滑动机构上下移动的电机，所述基座的内侧安装有位移传感器，所述电机上设置有力传感器。

6、在上述技术方案的基础上，本实用新型还可以做如下改进。

7、优选地，所述第一夹持机构包括第一螺纹块，所述基座的内侧固定连接有两个第一螺纹块，两个第一螺纹块的内侧均螺纹连接有第一螺杆，两个第一螺杆的相背一侧均固定连接有第一拧头。

8、优选地，所述滑动机构包括滑动座，所述滑轨的前端滑动连接有滑动座，滑动座的顶端固定连接有螺纹套，螺纹套的内侧螺纹连接有丝杠，丝杠转动连接于滑动座的内侧，丝杠转动连接于固定座的内侧，所述电机的输出端固定连接于丝杠的底端。

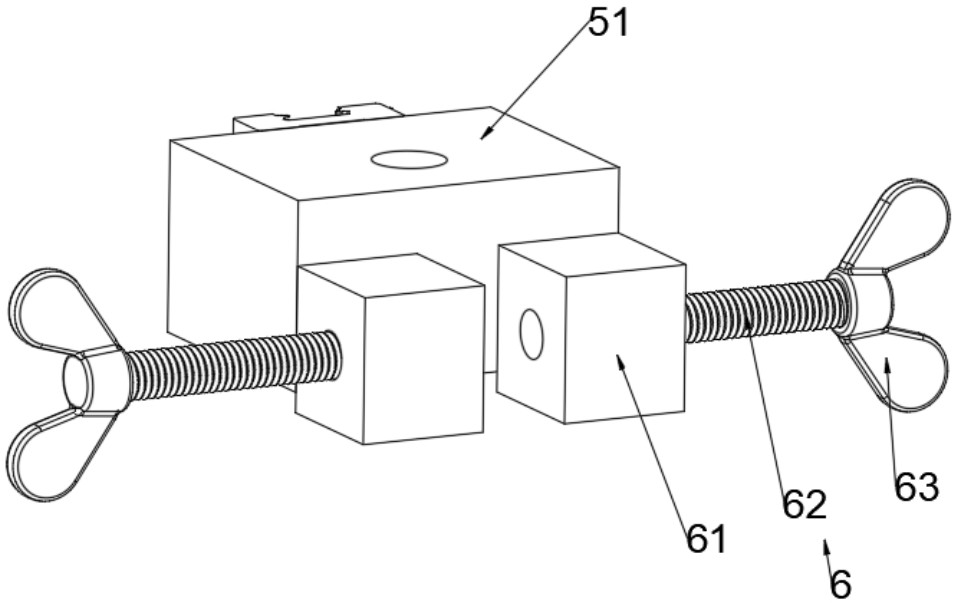

9、优选地，所述第二夹持机构包括第二螺纹块，所述滑动座的前端固定连接有两个第二螺纹块，两个第二螺纹块的内侧均螺纹连接有第二螺杆，两个第二螺杆的的相背一侧均固定连接有第二拧头。

10、优选地，所述工作台的底端固定连接有两个条形垫块。

11、优选地，两个所述条形垫块的相对一侧均固定连接有握把。

12、（三）有益效果

13、与现有技术相比，本申请的技术方案具有以下有益技术效果：

14、本实用新型通过设置位移传感器和力传感器，内置的位移传感器和力传感器实现了数据的自动采集，排除了人为读数误差，提高了测量精度和效率。

1.一种用于汽车橡胶生产的拉力试验机，其特征在于，包括工作台（1），所述工作台（1）的顶端固定连接有基座（2），基座（2）上设置有第一夹持机构（3），基座（2）的后端固定连接有滑轨（11），滑轨（11）的顶端固定连接有固定座（4），所述基座（2）与固定座（4）之间设置有滑动机构（5），滑动机构（5）滑动连接于滑轨（11）的前端，滑动机构（5）上设置有第二夹持机构（6），所述工作台（1）的内侧安装有用于驱动滑动机构（5）上下移动的电机（7），所述基座（2）的内侧安装有位移传感器（8），所述电机（7）上设置有力传感器。

2.根据权利要求1所述的一种用于汽车橡胶生产的拉力试验机，其特征在于：所述第一夹持机构（3）包括第一螺纹块（31），所述基座（2）的内侧固定连接有两个第一螺纹块（31），两个第一螺纹块（31）的内侧均螺纹连接有第一螺杆（32），两个第一螺杆（32）的相背一侧均固定连接有第一拧头（33）。

3.根据权利要求1所述的一种用于汽车橡胶生产的拉力试验机，其特征在于：所述滑动机构（5）包括滑动座（51），所述滑轨（11）的前端滑动连接有滑动座（51），滑动座（51）的顶端固定连接有螺纹套（52），螺纹套（52）的内侧螺纹连接有丝杠（53），丝杠（53）转动连接于滑动座（51）的内侧，丝杠（53）转动连接于固定座（4）的内侧，所述电机（7）的输出端固定连接于丝杠（53）的底端。

4.根据权利要求3所述的一种用于汽车橡胶生产的拉力试验机，其特征在于：所述第二夹持机构（6）包括第二螺纹块（61），所述滑动座（51）的前端固定连接有两个第二螺纹块（61），两个第二螺纹块（61）的内侧均螺纹连接有第二螺杆（62），两个第二螺杆（62）的相背一侧均固定连接有第二拧头（63）。

5.根据权利要求1所述的一种用于汽车橡胶生产的拉力试验机，其特征在于：所述工作台（1）的底端固定连接有两个条形垫块（9）。

6.根据权利要求5所述的一种用于汽车橡胶生产的拉力试验机，其特征在于：两个所述条形垫块（9）的相对一侧均固定连接有握把（10）。
