一种基于下压过载的薄膜开关按键测试设备的制作方法

本发明涉及薄膜开关测试，具体为一种基于下压过载的薄膜开关按键测试设备。

背景技术：

1、薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操作系统。由面板、上电路、隔离层、下电路四部分组成。按下薄膜开关，上电路的触点向下变形，与下电路的极板接触导通，手指松开后，上电路触点反弹回来，电路断开，回路触发一个信号。其中，薄膜按键，是一块带触点的pet薄片，用在pcb、fpc等线路板上作为开关使用，在使用者与仪器之间起到一个重要的触感型开关的作用。薄膜按键上的触点位于pcb板上的导电部位，当按键受到外力按压时，触点的中心点下凹，接触到pcb上的线路，从而形成回路，电流通过，整个产品就得以正常工作。

2、现有测试设备在模拟各种外力对薄膜开关按键造成的压力测试时，需要将薄膜开关夹持固定在测试台上，之后向薄膜开关施加压力，但是在每一轮测试完成之后，人们需要手动将薄膜开关从检测平台的放置槽中取出，这不仅增加了操作的复杂性，也大大降低了工作效率。

3、因此，本发明提出一种基于下压过载的薄膜开关按键测试设备，以弥补和改善现有技术的欠缺之处。

技术实现思路

1、鉴于上述问题，本发明提供了一种基于下压过载的薄膜开关按键测试设备，能够有效地解决现有技术中人们需要手动将薄膜开关从检测平台上取出的问题。为了实现上述目的，本申请实施例提供如下技术方案：

2、本发明公开了一种基于下压过载的薄膜开关按键测试设备，包括工作台，所述工作台顶部设置有便于取下薄膜开关的弹出机构，所述弹出机构内部设置有加速薄膜开关脱离的敲击机构，所述工作台顶部还设置有辅助薄膜开关松动的摆动机构，所述工作台侧面设置有控制弹出机构推出薄膜开关的调节机构；

3、所述弹出机构包括对称固定连接在工作台上表面的立柱，每个立柱顶部水平转动连接有空心转轴，两个所述空心转轴之间固定连接有放置板，所述放置板上表面开设有用于放置薄膜开关的容纳槽，所述容纳槽内部竖直滑动连接有多个用于将薄膜开关推离容纳槽的第一滑杆，且第一滑杆底部延伸到放置板底部。

4、更进一步地，所述第一滑杆外部还套接有第一弹簧，且第一弹簧位于放置板底部，多个所述第一滑杆底部固定连接有连接板。

5、更进一步地，所述连接板底部固定连接有半圆形的圆弧板，所述第一滑杆顶部固定连接有顶板，且顶板位于容纳槽内部。

6、更进一步地，所述敲击机构包括对称滑动连接在放置板底部空腔中的安装板，每个所述安装板靠近容纳槽侧壁的一侧固定连接有击锤，每个所述安装板两端均固定连接有第一固定板，所述第一固定板侧面固定连接有第二滑杆。

7、更进一步地，所述敲击机构还包括对称固定连接在放置板底部空腔中的第二固定板，所述第二滑杆与第二固定板滑动连接，所述第二滑杆外部还套接有第二弹簧，所述第二弹簧一端与第一固定板侧面相互抵触，所述第二弹簧另一端与第二固定板侧面相互抵触。

8、更进一步地，所述工作台上表面固定连接有固定架，所述固定架侧面固定连接有固定杆，且固定杆贯穿空心转轴内部延伸到放置板的空腔中，所述固定杆远离固定架的一端固定连接有凸轮，所述凸轮与第一固定板远离第二滑杆一侧滚动连接。

9、更进一步地，所述摆动机构包括固定连接在其中一个空心转轴一端的拨杆，所述拨杆侧面开设有滑槽，所述滑槽内部滑动连接有滑块。

10、更进一步地，所述摆动机构还包括固定连接在工作台上表面的支撑架，所述支撑架顶部固定连接有伺服电机，所述伺服电机输出端固定连接有圆盘，所述圆盘远离伺服电机的一侧与滑块一端固定连接，所述圆盘与伺服电机输出端同轴固定连接，所述圆盘与滑块偏心固定连接。

11、更进一步地，所述调节机构包括工作台顶部水平滑动连接的移动板，所述移动板靠近放置板一端固定连接有用于在圆弧板表面滚动的滚轮，所述移动板远离滚轮的一端固定连接有竖板。

12、更进一步地，所述调节机构还包括与工作台中部滑动连接的拉杆，所述拉杆一端与竖板底部固定连接，所述拉杆另一端延伸到工作台远离竖板的一侧，所述拉杆远离竖板的一端固定连接有拉柄，所述拉杆外部还套接有第三弹簧，且第三弹簧一端与竖板侧面相互抵触，所述第三弹簧另一端与工作台侧面相互抵触。

13、本发明的有益效果如下：

14、本装置通过设置有弹出机构，在测试完成后，利用第一滑杆在容纳槽内的竖直滑动以及第一弹簧的复位弹力，直接将薄膜开关从放置板的容纳槽中平稳推离，减少了操作人员伸手深入狭小槽体取料的动作，降低了操作复杂性，同时缩短了单次测试循环中的取料时间，从而提升整体检测工作的效率。

15、本装置通过设置有敲击机构，利用凸轮驱动安装板及击锤对放置板底部进行周期性敲击震动，配合弹出机构的顶升动作，加速薄膜开关与容纳槽壁的分离，避免了因薄膜开关卡滞而迫使人员再次手动干预调整的情况，确保了取料过程的连续性和稳定性，防止了因取料困难造成的工时浪费。

16、本装置通过设置有摆动机构，利用伺服电机带动圆盘及滑块偏心运动，进而驱动拨杆和放置板产生往复摆动，使薄膜开关在弹出前预先处于松动状态，模拟了人工取料时的摇晃动作，减小了薄膜开关长期受压变形后的粘连阻力，使得后续的弹出更加顺畅，避免了人工反复松动的低效操作，进一步提高了测试效率。

17、本装置通过设置有调节机构，操作人员可通过拉动拉杆并配合第三弹簧的蓄能，控制滚轮在圆弧板上的位置来调节弹出机构的触发时机，以适应不同规格的薄膜开关，使得设备在测试不同规格的薄膜开关时无需停机更换部件或进行复杂调试，仅需手动控制滚轮移动位置即可维持取料功能，减少了因设备适配调整而产生的时间损耗，进一步提高测试效率。

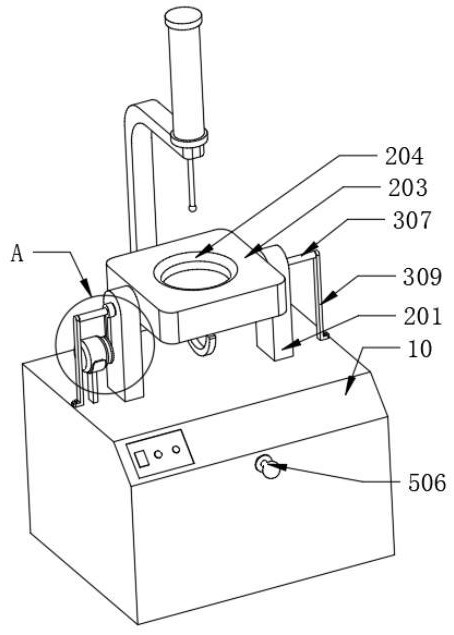

1.一种基于下压过载的薄膜开关按键测试设备，其特征在于，包括工作台（10），所述工作台（10）顶部设置有便于取下薄膜开关的弹出机构（20），所述弹出机构（20）内部设置有加速薄膜开关脱离的敲击机构（30），所述工作台（10）顶部还设置有辅助薄膜开关松动的摆动机构（40），所述工作台（10）侧面设置有控制弹出机构（20）推出薄膜开关的调节机构（50）；
