分解器的制作方法

本发明涉及一种分解器，尤其是无刷分解器。在电工学中，电磁测量转换器被称为分解器，用于将转子的角度位置转换成电参量或电信号。这些信号最终用于确定两个可彼此旋转的结构单元、例如两个可彼此旋转的机器部件之间的相对角度位置。在本申请中，术语分解器也包括测量转换器，该测量转换器被称为同步变换器或分解器。在分解器中，通常在壳体中布置有错开的定子绕组，该定子绕组包围位于壳体内的具有转子绕组的转子。在该情况下，不仅定子绕组而且转子绕组布置在用于引导磁通量的相应叠片组上。叠片组由多个单个金属板构成，这些金属板通常由软磁材料构成，以便提高其电磁作用。在无刷分解器中，供电电压通过变压器的静止绕组无接触地传递到变压器的旋转绕组上。定子侧的和转子侧的绕组通常分别布置在变压器的壳体中。这种分解器大多以大量的件数制造，从而在此提供简单的尽可能自动化的制造。

背景技术：

1、在公开文献de 10 2009 020 327 a1中公开了一种无刷分解器，其中用于变压器的绕组的壳体由两个具有彼此接合的接片的壳体罩构成。

技术实现思路

1、本发明的任务在于，提供一种分解器，该分解器具有极高的测量精度并且还能够以最小的耗费制造。

2、该任务根据本发明的特征解决。

3、相应地，分解器包括第一结构单元和第二结构单元，其中，所述结构单元能够相对彼此围绕轴线旋转。分解器适用于确定两个结构单元之间的相对角度位置。第一结构单元包括布置在第一壳体中的第一绕组并且第二结构单元包括布置在第二壳体中的第二绕组。第一壳体具有第一壳体罩和第二壳体罩，其中，所述第一壳体罩具有第一接片并且所述第二壳体罩具有第二接片。第一接片和/或第二接片以轴向的方向分量、即以平行于轴线的方向分量延伸。此外，第一接片和第二接片在环周方向上彼此错开地以轴向重叠相互啮合地接合在一起。第一壳体罩具有第一隔片，第一隔片相对于第一接片径向错开地布置并且以相对于第一壳体罩的第一接片和/或相对于第二壳体罩的第二接片平行的方向分量延伸。

4、在下面，术语“径向”和“轴向”涉及结构单元可围绕轴线相对彼此旋转的轴线。因此“轴向”意味着平行于轴线并且“径向”意味着正交于轴线。

5、有利地，第二壳体罩具有第二隔片，第二隔片相对于第二壳体罩的第二接片径向错开地布置，并且第二隔片以相对于第二壳体罩的第二接片和/或相对于第一壳体罩的第一接片平行的方向分量伸延。

6、在本发明的另外的设计方案中，第一壳体罩或第二壳体罩或这两个壳体罩由金属板制成，金属板的材料包括镍和铁。

7、有利地，金属板具有小于0.75 mm的厚度，尤其是小于0.6 mm，尤其是小于0.5 mm。

8、有利地，第一壳体罩设计成使第一接片的端侧的端部相应与第二壳体罩的第二区段对置。此外，第二接片的端侧的端部能够分别与第一壳体罩的第一区段相对置。

9、在本发明的另外的设计方案中，第二壳体罩的第二区段相对于第一壳体罩的第一接片中的一个以径向的超出部或者齐平地布置。类似地，第一壳体罩的第一区段能够相对于第二壳体罩的第二接片中的一个以径向的超出部或者齐平地布置。

10、有利地，第一隔片或第二隔片或这两个隔片在环周方向上延伸至少90°、尤其至少120°、尤其至少270°的角度。有利地，第一隔片或第二隔片或这两者在环周方向上在360°的角度上、即在整个圆周上延伸。

11、在本发明的另外的设计方案中，第一隔片在与第二隔片相同的方向上延伸。也就是说，例如隔片的自由端部指向相同的方向。

12、有利地，第一隔片和第二隔片分别具有距轴线的大小相同的距离。隔片尤其处于虚拟的圆柱体的罩面上，该圆柱体的对称轴线与结构单元可围绕轴线相对彼此旋转的该轴线重合。

13、有利地，第一隔片或第二隔片或这两者以径向的距离与第二绕组和/或第二壳体对置地布置。因此隔片中的一个隔片或两个隔片被布置成与第二绕组或第二壳体相对置，使得在径向方向上在隔片和第二绕组之间存在间隙或者在隔片和所述第二壳体之间存在间隙。

14、在本发明的另外的设计方案中，第一壳体在径向上布置在第二壳体之外或者说第一壳体包围第二壳体。

15、通过分解器的根据本发明的设计方案能够实现高的测量精度并且同时降低材料需求。

16、在本发明的另外的设计方案中，分解器构造为无刷的分解器并且绕组配属给变压器。

17、壳体罩可有利地由金属板一件式地成型。此外，壳体罩能够通过冲压过程和弯曲过程制造。

18、特别有利的是，壳体罩相对于轴线旋转对称地设计。

19、根据本发明的分解器的另外的细节和优点从下面借助附图对实施例的说明中得出。

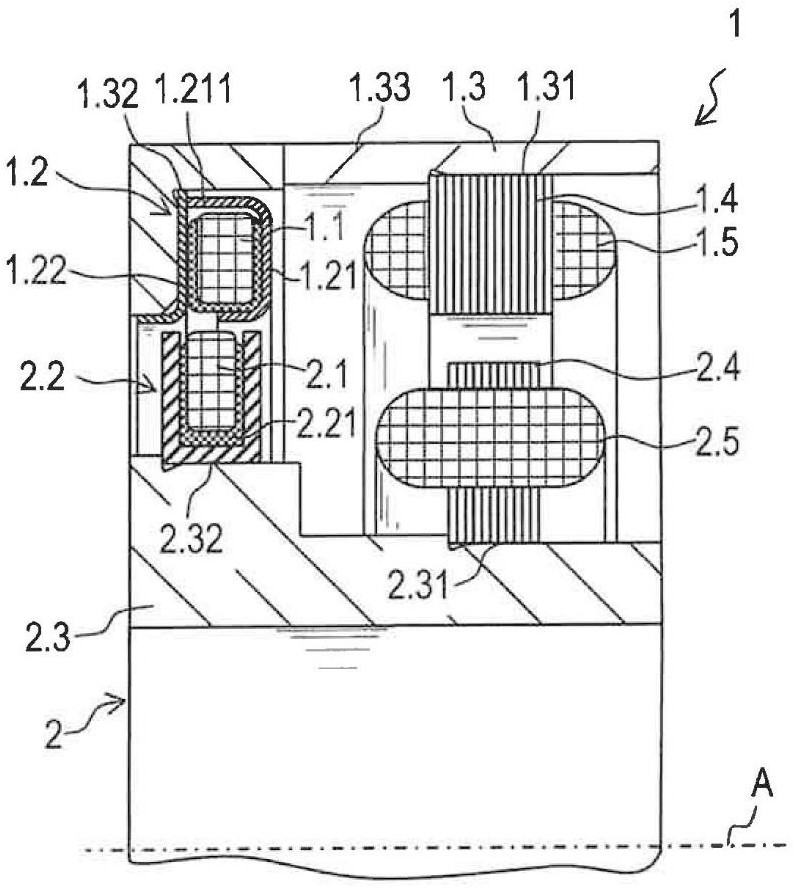

1.一种分解器，包括第一结构单元（1）和第二结构单元（2），其中，结构单元（1，2）能够相对彼此围绕轴线（a）旋转，并且所述分解器适用于确定两个结构单元（1，2）之间的相对角度位置，其中，

2.根据权利要求1所述的分解器，其中，所述第二壳体罩（1.22）具有第二隔片（1.223），所述第二隔片相对于所述第二壳体罩（1.22）的第二接片（1.221）径向错开地布置，并且所述第二隔片以平行于所述第二壳体罩（1.22）的第二接片（1.221）的方向分量延伸。

3.根据权利要求1或2所述的分解器，其中，所述第一壳体罩（1.21）和/或所述第二壳体罩（1.22）由金属板制成，所述金属板的材料包括镍和铁。

4.根据前述权利要求中任一项所述的分解器，其中，所述第一壳体罩（1.21）和/或所述第二壳体罩（1.22）由金属板制成，所述金属板的材料包括硅和铁。

5.根据前述权利要求中任一项所述的分解器，其中，所述第一壳体罩（1.21）和/或所述第二壳体罩（1.22）由金属板制成，所述金属板具有小于0.75 mm的厚度。

6.根据前述权利要求中任一项所述的分解器，其中，所述第一壳体罩（1.21）被设计成使第一接片（1.211）的端侧的端部（1.211a）分别与所述第二壳体罩（1.22）的第二区段（1.222）相对置。

7.根据前述权利要求中任一项所述的分解器，其中，所述第二壳体罩（1.22）被设计成使第二接片（1.221）的端侧的端部（1.221a）分别与所述第一壳体罩（1.21）的第一区段（1.212）相对置。

8.根据前述权利要求中任一项所述的分解器，其中，所述第二壳体罩（1.22）的第二区段（1.222）相对于所述第一壳体罩（1.21）的第一接片（1.211）中的一个以径向的超出部（h）或者齐平地布置。

9.根据前述权利要求中任一项所述的分解器，其中，所述第一壳体罩（1.21）的第一区段（1.212）相对于所述第二壳体罩（1.22）的第二接片（1.221）中的一个以径向的超出部（h）或者齐平地布置。

10.根据前述权利要求中任一项所述的分解器，其中，所述第一隔片（1.213）和/或所述第二隔片（1.223）沿环周方向延伸经过至少90°的角度。

11.根据前述权利要求中任一项所述的分解器，其中，所述第一隔片（1.213）和/或所述第二隔片（1.223）沿环周方向延伸经过360°的角度。

12.根据前述权利要求中任一项所述的分解器，其中，所述第二壳体罩（1.22）具有第二隔片（1.223），所述第二隔片相对于所述第二壳体罩（1.22）的第二接片（1.221）径向错开地布置，并且所述第二隔片以平行于所述第二壳体罩（1.22）的接片（1.211，1.221）的方向分量延伸，其中，所述第一隔片（1.213）与所述第二隔片（1.223）沿相同的方向延伸。

13.根据前述权利要求中任一项所述的分解器，其中，所述第二壳体罩（1.22）具有第二隔片（1.223），所述第二隔片相对于所述第二壳体罩（1.22）的第二接片（1.221）径向错开地布置，并且所述第二隔片以平行于所述第二壳体罩（1.22）的接片（1.211，1.221）的方向分量延伸，其中，所述第一隔片（1.213）和所述第二隔片（1.223）分别具有距所述轴线（a）的大小相同的距离。

14.根据前述权利要求中任一项所述的分解器，其中，所述第一隔片（1.213）和/或所述第二隔片（1.223）布置成以径向的距离与所述第二绕组（2.1）和/或与所述第二壳体（2.2）相对置。

15.根据前述权利要求中任一项所述的分解器，其中，所述第一壳体（1.2）在径向上布置在所述第二壳体（2.2）之外。
