一种水质检测滤光模块的制作方法

本技术涉及检测装置，特别涉及一种水质检测滤光模块。

背景技术：

1、在水质检测领域，分光光度法凭借操作便捷、检测精度高的优势，成为化学需氧量(cod)、氨氮、总磷等关键指标测定的主流技术。该方法的核心原理是利用特定波长光束与水样中目标物质的相互作用，通过光的吸收或透射特性计算物质浓度，而滤光模块作为筛选光束波长的核心部件，其性能直接决定检测结果的准确性与效率，

2、上述现有技术方案存在以下缺陷：发出的光束只有一种，无法针对不同颜色的水质提供特定的波长的检测光束。

技术实现思路

1、本实用新型的目的是提供一种水质检测滤光模块，以解决上述现有技术存在的问题。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：

3、一种水质检测滤光模块，包括框架，所述框架的左侧固定安装有伺服电机，所述框架的左侧设置有一个左右贯穿框架的过孔，所述过孔的右端内部固定安装有轴承，所述框架的内部固定安装有转轴所述转轴的右端穿设在轴承内部，所述转轴的左端与伺服电机的输出轴固定连接，且转轴的轴线与伺服电机驱动轴的轴线共线，所述转轴的左端套设有转盘，所述转盘的右侧轴向分布有多个套筒，每一个套筒的内部均固定安装有一个滤光镜，所述框架的右侧设置有透光孔，所述通光孔用于避让滤光镜内部透出的光束。

4、通过采用上述技术方案，在使用的时候将转盘设置为半月形状，在转盘的右侧顺时针方向排列五个套筒，套筒的中心位置设置有左右贯穿的轴孔，然后在转盘上设置五个与套筒一一对应的光源，然后光源发出的光束由左至右的穿出套筒的轴孔，在光束经过套筒内部的滤光镜后，完成光的杂色剔除，使得只有需要的波长的光进入到透光孔内，当需要更换波长的时候，驱动伺服电机转动，伺服电机每转动45度，则更换一种波长。

5、在进一步的实施例中，所述套筒的中心位置设置有左右贯穿的轴孔，且套筒的轴线与转轴的轴线相互平行，所述转盘的右侧设置有与套筒一一对应的容置槽，每一个容置槽的内部均固定安装有一个光源。

6、通过采用上述技术方案，光源用于为套筒的轴孔内提供光源，光源为led灯。

7、在进一步的实施例中，所述套筒的内部右端设置有与套筒一体成型的圆环，所述套筒的内部固定安装有支架，所述支架用于将滤光镜压紧在圆环的左端面。

8、通过采用上述技术方案，支架整体为圆柱形结构，且中心位置设置有左右贯穿的避让孔，避让孔用于避让光束的路径，支架的作用是为了限制滤光镜在套筒的轴孔内的位置，用于和圆环配合将滤光镜死死的抵在套筒的内部右端。

9、在进一步的实施例中，所述转轴的左端中心位置设置有半圆槽，所述伺服电机的输出轴设置有由左至右的穿过过孔的延伸端，所述延伸端的形状与半圆槽适配。

10、通过采用上述技术方案，完成电机输出轴与转轴之间的类似花键槽一样的连接结构，用于避免电机的输出轴与转轴之间发生相对转动。

11、在进一步的实施例中，所述框架的前后两端均完全敞开。

12、通过采用上述技术方案，用于提供散热通道和安装线束的通道。

13、在进一步的实施例中，所述框架的后侧四个角均设置有突出框架的延伸块，且每一个延伸块的中心位置均设置有前后贯穿的安装孔。

14、通过采用上述技术方案，用于将本模块安装在设备上。

15、综上所述，本实用新型具有以下有益效果：

16、1.通过光源发出的光束由左至右的穿出套筒的轴孔，在光束经过套筒内部的滤光镜后，完成光的杂色剔除，使得只有需要的波长的光进入到透光孔内，当需要更换波长的时候，驱动伺服电机转动，伺服电机每转动45度，则更换一种波长。

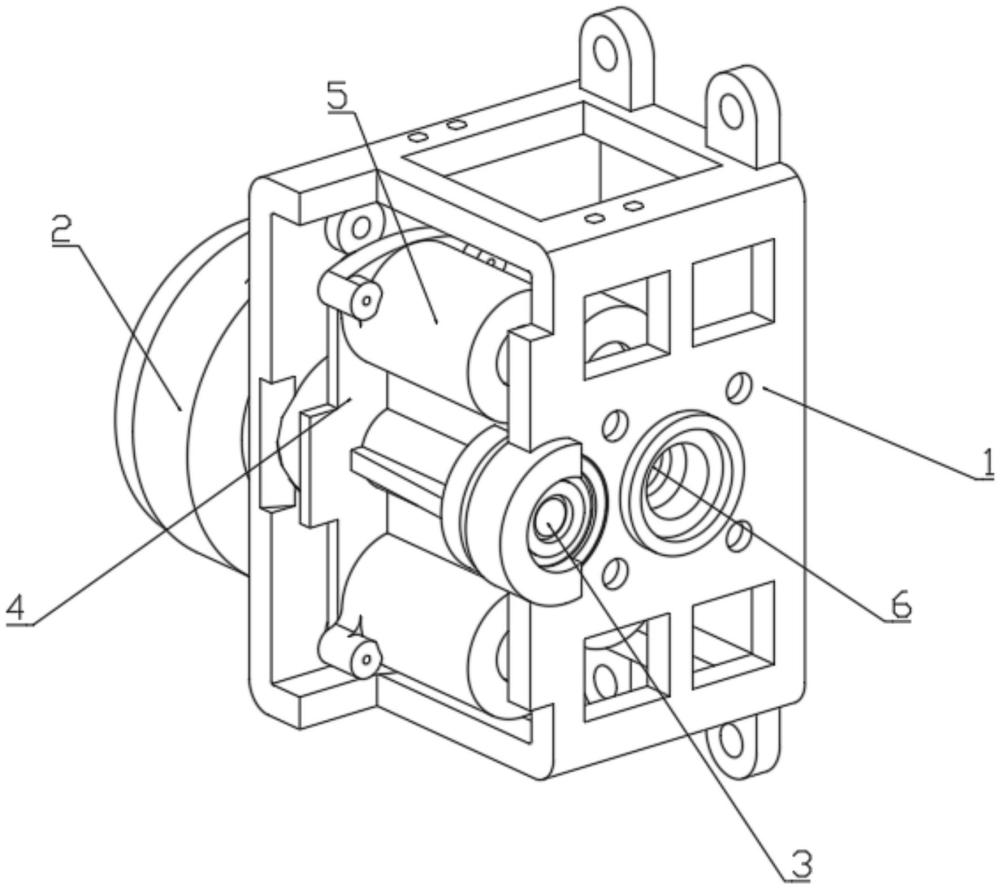

1.一种水质检测滤光模块，其特征在于：包括框架(1)，所述框架(1)的左侧固定安装有伺服电机(2)，所述框架(1)的左侧设置有一个左右贯穿框架(1)的过孔，所述过孔的右端内部固定安装有轴承，所述框架(1)的内部固定安装有转轴(3)所述转轴(3)的右端穿设在轴承内部，所述转轴(3)的左端与伺服电机(2)的输出轴固定连接，且转轴(3)的轴线与伺服电机(2)驱动轴的轴线共线，所述转轴(3)的左端套设有转盘(4)，所述转盘(4)的右侧轴向分布有多个套筒(5)，每一个套筒(5)的内部均固定安装有一个滤光镜(6)，所述框架(1)的右侧设置有透光孔，通光孔用于避让滤光镜(6)内部透出的光束。

2.根据权利要求1所述的一种水质检测滤光模块，其特征在于：所述套筒(5)的中心位置设置有左右贯穿的轴孔，且套筒(5)的轴线与转轴(3)的轴线相互平行，所述转盘(4)的右侧设置有与套筒(5)一一对应的容置槽，每一个容置槽的内部均固定安装有一个光源。

3.根据权利要求2所述的一种水质检测滤光模块，其特征在于：所述套筒(5)的内部右端设置有与套筒(5)一体成型的圆环，所述套筒(5)的内部固定安装有支架(7)，所述支架(7)用于将滤光镜(6)压紧在圆环的左端面。

4.根据权利要求1所述的一种水质检测滤光模块，其特征在于：所述转轴(3)的左端中心位置设置有半圆槽，所述伺服电机(2)的输出轴设置有由左至右的穿过过孔的延伸端，所述延伸端的形状与半圆槽适配。

5.根据权利要求1所述的一种水质检测滤光模块，其特征在于：所述框架(1)的前后两端均完全敞开。

6.根据权利要求1所述的一种水质检测滤光模块，其特征在于：所述框架(1)的后侧四个角均设置有突出框架(1)的延伸块，且每一个延伸块的中心位置均设置有前后贯穿的安装孔。
