一种高低空联动可调式全域空气污染立体采样设备的制作方法

本发明涉及空气污染采样，具体为一种高低空联动可调式全域空气污染立体采样设备。

背景技术：

1、空气立体采样是垂直分层采集大气污染物的监测技术，通过地面采样设备、高塔采样平台、无人机搭载采样器组合开展作业，可获取近地面、中层、高空多高度层空气样本。

2、现有采样设备的采样行程多为固定设置，无法根据不同采样环境、污染物浓度灵活调控进气量，采样通用性差，同时采样设备多为单一高度固定式采样结构，难以适配高低空全域立体采样需求。

技术实现思路

1、本发明的目的在于提供一种高低空联动可调式全域空气污染立体采样设备，以解决上述背景技术中提出的问题。

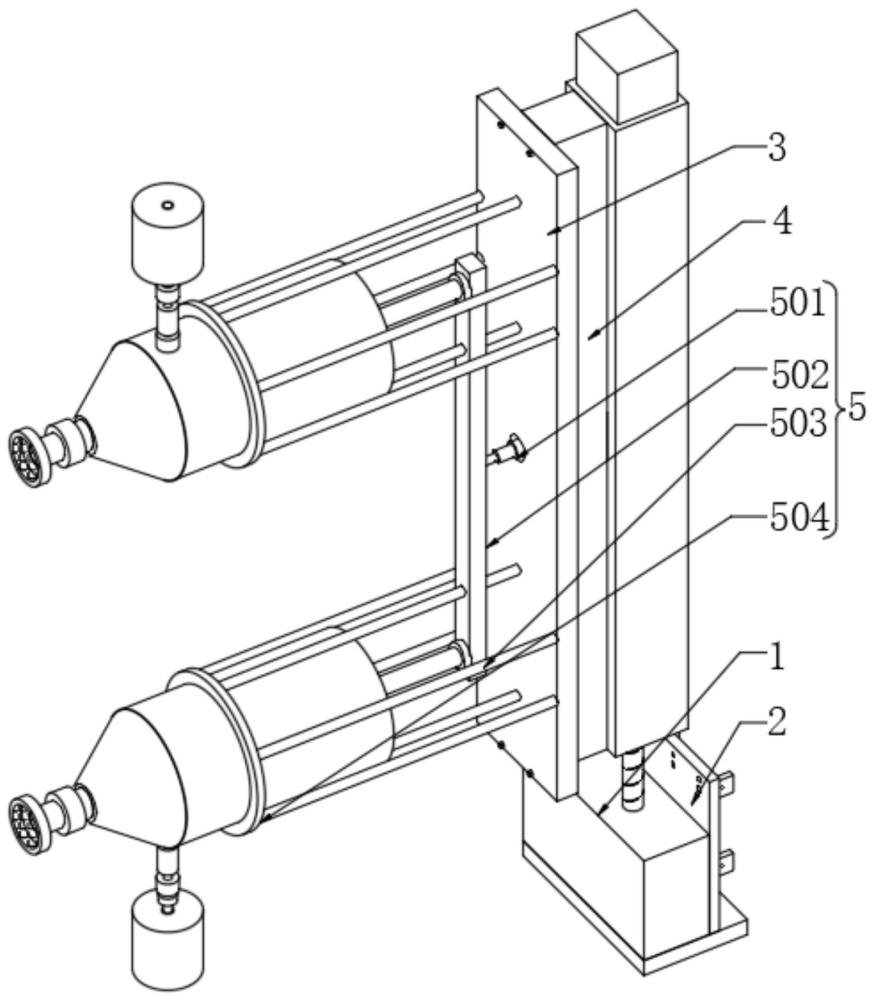

2、为实现上述目的，本发明提供如下技术方案：一种高低空联动可调式全域空气污染立体采样设备，包括立板和滤网，所述立板的外表面安装有用于统一高低空采样的驱动组件，且驱动组件包括液压杆和集合板，所述液压杆的输出端安装有集合板，且集合板的一侧设置有辅助调节的调节组件，所述调节组件包括活塞盘、连接盘一、螺纹杆、外螺筒和连接盘二，且活塞盘的一侧安装有连接盘一，所述连接盘一的一侧转动设置有螺纹杆，且螺纹杆的外部螺纹安装有外螺筒，所述外螺筒的端部转动设置有连接盘二，所述活塞盘的外部安装有采样筒一，且活塞盘的一端设置有单向阀三，所述滤网设置于单向阀三外部一端。

3、进一步的，所述驱动组件还包括连接杆和连接盘，所述采样筒一的外表面固定安装有连接盘，且连接盘的一侧环形分布有连接杆，并且连接杆与立板固定连接。

4、进一步的，所述采样筒一的下方安装有采样筒二，且采样筒一和采样筒二结构相同，并且调节组件关于采样筒一和采样筒二为一一对应分布。

5、进一步的，所述立板的另一侧表面通过螺栓固定安装有固定板，且固定板的一侧固定安装有螺纹块，且螺纹块的外部固定设置有立框，并且立框的内部滑动安装有内置框。

6、进一步的，所述螺纹块的内部螺纹安装有丝杆，且丝杆的底部设置有伺服电机。

7、进一步的，所述伺服电机的外部设置有底框，且底框为底部设有开口的中空矩形结构，并且底框的一侧一体化安装有安装板。

8、进一步的，所述采样筒一和采样筒二一侧均设置有用于辅助收集的收集组件，且收集组件安装有两组。

9、进一步的，所述收集组件包括单向阀一、连接管、单向阀二和收集筒，且单向阀一的端部安装有单向阀一，所述单向阀一的端部螺纹设置有单向阀二，且单向阀二的端部安装有收集筒。

10、进一步的，所述收集筒顶部设有密封螺纹盖，收集筒通过单向阀二与连接管螺纹可拆卸连接。

11、本发明提供了一种高低空联动可调式全域空气污染立体采样设备，具备以下有益效果：

12、1、本发明依托伺服电机驱动丝杆转动，配合立框与内置框的滑动配合，可精准调节采样筒一与采样筒二的作业高度，适配高低空不同空域采样场景，实现全域立体采样，同时可在高度调节过程中同步旋转调节，且下移复位时能够通过立框和内置框对丝杆进行防护。

13、2、本发明通过调节组件，可实现高低双点位同步采样，并通过调节组件的螺纹传动结构微调活塞盘推拉行程，灵活控制采样进气量，适配不同环境与污染物浓度的采样需求，同时，设备采用液压驱动负压采样模式，配合单向阀一、单向阀二、单向阀三多重单向导流结构与滤网过滤结构，彻底避免气体回流、漏气及杂质混入问题，有效保障采样气体纯度与监测数据精准度，收集筒采用螺纹可拆卸结构并配备密封螺纹盖，可快速完成拆装、泄压与取样送检作业。

1.一种高低空联动可调式全域空气污染立体采样设备，包括立板（3）和滤网（16），其特征在于，所述立板（3）的外表面安装有用于统一高低空采样的驱动组件（5），且驱动组件（5）包括液压杆（501）和集合板（502），所述液压杆（501）的输出端安装有集合板（502），且集合板（502）的一侧设置有辅助调节的调节组件（13），所述调节组件（13）包括活塞盘（1301）、连接盘一（1302）、螺纹杆（1303）、外螺筒（1304）和连接盘二（1305），且活塞盘（1301）的一侧安装有连接盘一（1302），所述连接盘一（1302）的一侧转动设置有螺纹杆（1303），且螺纹杆（1303）的外部螺纹安装有外螺筒（1304），所述外螺筒（1304）的端部转动设置有连接盘二（1305），所述活塞盘（1301）的外部安装有采样筒一（6），且活塞盘（1301）的一端设置有单向阀三（15），所述滤网（16）设置于单向阀三（15）外部一端。

2.根据权利要求1所述的一种高低空联动可调式全域空气污染立体采样设备，其特征在于，所述驱动组件（5）还包括连接杆（503）和连接盘（504），所述采样筒一（6）的外表面固定安装有连接盘（504），且连接盘（504）的一侧环形分布有连接杆（503），并且连接杆（503）与立板（3）固定连接。

3.根据权利要求2所述的一种高低空联动可调式全域空气污染立体采样设备，其特征在于，所述采样筒一（6）的下方安装有采样筒二（7），且采样筒一（6）和采样筒二（7）结构相同，并且调节组件（13）关于采样筒一（6）和采样筒二（7）为一一对应分布。

4.根据权利要求3所述的一种高低空联动可调式全域空气污染立体采样设备，其特征在于，所述立板（3）的另一侧表面通过螺栓固定安装有固定板（4），且固定板（4）的一侧固定安装有螺纹块（8），且螺纹块（8）的外部固定设置有立框（10），并且立框（10）的内部滑动安装有内置框（11）。

5.根据权利要求4所述的一种高低空联动可调式全域空气污染立体采样设备，其特征在于，所述螺纹块（8）的内部螺纹安装有丝杆（9），且丝杆（9）的底部设置有伺服电机（12）。

6.根据权利要求5所述的一种高低空联动可调式全域空气污染立体采样设备，其特征在于，所述伺服电机（12）的外部设置有底框（1），且底框（1）为底部设有开口的中空矩形结构，并且底框（1）的一侧一体化安装有安装板（2）。

7.根据权利要求6所述的一种高低空联动可调式全域空气污染立体采样设备，其特征在于，所述采样筒一（6）和采样筒二（7）一侧均设置有用于辅助收集的收集组件（14），且收集组件（14）安装有两组。

8.根据权利要求7所述的一种高低空联动可调式全域空气污染立体采样设备，其特征在于，所述收集组件（14）包括单向阀一（1401）、连接管（1402）、单向阀二（1403）和收集筒（1404），且单向阀一（1401）的端部安装有单向阀一（1401），所述单向阀一（1401）的端部螺纹设置有单向阀二（1403），且单向阀二（1403）的端部安装有收集筒（1404）。

9.根据权利要求8所述的一种高低空联动可调式全域空气污染立体采样设备，其特征在于，所述收集筒（1404）顶部设有密封螺纹盖，收集筒（1404）通过单向阀二（1403）与连接管（1402）螺纹可拆卸连接。
