一种铁路道岔转辙机接点寿命测试台及测试方法与流程

本发明涉及铁路道岔转换设备领域，尤其涉及一种铁路道岔转辙机接点寿命测试台及测试方法。

背景技术：

1、随着科学技术的发展，铁路行车技术不断提高。

2、其中，道岔转辙机是铁路道岔转换的执行机构，其主要功能是转换道岔位置、锁闭道岔尖轨并反映道岔的位置状态。道岔转辙机中的接点是实现电气控制和信号传输的重要部件，接点的可靠动作对于保证铁路信号系统的正常运行至关重要。在长期的使用过程中，接点会受到机械磨损、电弧侵蚀等因素的影响，导致接点接触不良、磨损加剧甚至失效，从而引发信号故障，严重威胁铁路行车安全。因此，对道岔转辙机接点进行寿命测试，评估其可靠性和使用寿命，对于提高铁路信号系统的安全性和可靠性具有重要意义。

3、相关技术中已研制出一些用于对道岔转辙机接点进行寿命测试的设备，但是这些设备功能单一，只能测试一个道岔转辙机接点，自动化程度较低。

技术实现思路

1、本发明提供一种铁路道岔转辙机接点寿命测试台及测试方法，用以解决相关技术中铁路道岔转辙机接点寿命测试设备功能单一，只能测试一个道岔转辙机接点，自动化程度较低的缺陷，能同时测试多个道岔转辙机接点，自动化程度高，设备功能丰富。

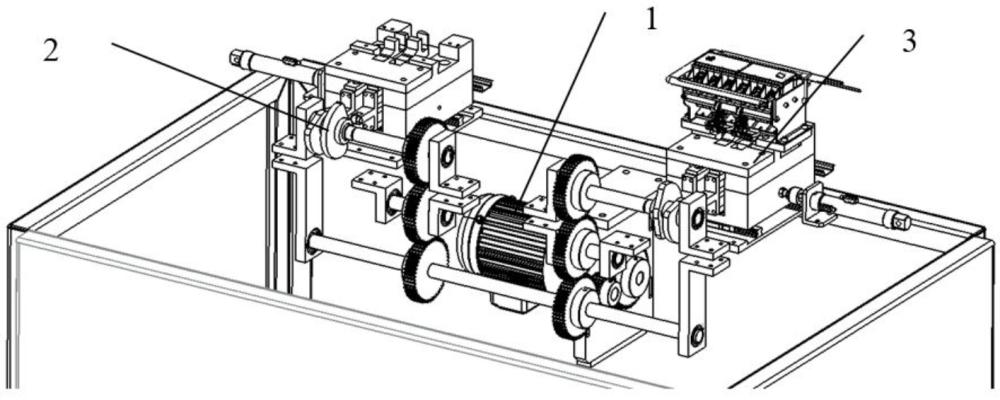

2、第一方面，本发明提供一种铁路道岔转辙机接点寿命测试台，包括：

3、动力输出装置；

4、至少一组凸轮驱动装置，布置在所述动力输出装置的两端；所述凸轮驱动装置中包括凸轮和设置在所述凸轮两侧的两个连接板，所述凸轮与所述动力传输装置传动连接，所述凸轮用于带动两个所述连接板进行往复运动；

5、至少一组接点动作转换装置，每组所述接点动作转换装置连接一个所述连接板和一个道岔转辙机接点，每组所述接点动作转换装置连接不同的所述连接板和所述道岔转辙机接点，所述接点动作转换装置用于在所述凸轮和所述连接板的带动下对所述道岔转辙机接点进行通断转换。

6、可选的，所述动力输出装置中包括驱动电机、电机安装板、第一齿轮、第二齿轮、第三齿轮、第一传动轴，第一安装板、第二安装板、第四齿轮、第五齿轮和第二传动轴；

7、所述驱动电机固定装配在所述电机安装板上；

8、所述驱动电机通过所述第一齿轮、所述第二齿轮与所述第三齿轮传动连接所述第一传动轴，所述第一传动轴由所述第一安装板支撑定位；

9、所述第一传动轴通过所述第四齿轮和所述第五齿轮传动连接所述第二传动轴，所述第二传动轴由所述第二安装板支撑定位。

10、可选的，所述第一传动轴传动连接一个所述凸轮驱动装置中的凸轮，所述第二传动轴传动连接另一个所述凸轮驱动装置中的凸轮。

11、可选的，所述接点动作转换装置中包括安装底座、接点安装板、左锁闭块、右锁闭块、盖板、滑板、凸轮随动轴承、导向套和弹簧；

12、所述左锁闭块和所述右锁闭块装配于所述安装底座与所述接点安装板形成的空腔内部；

13、所述盖板固定在所述接点安装板上，用于对所述左锁闭块和所述右锁闭块的往复行程进行限位约束；所述滑板布置在锁闭块滑动接触面之间；

14、所述凸轮随动轴承装配在所述连接板的端部；所述导向套与所述弹簧配套布置于锁闭块尾端与空腔之间。

15、可选的，所述铁路道岔转辙机接点寿命测试台中还包括负载台、控制柜、电源模块、数据采集模块和控制模块；

16、所述动力输出装置、每组所述凸轮驱动装置和所述接点动作装置均布设在所述负载台内；

17、所述电源模块、所述数据采集模块和所述控制模块均布设在所述控制柜内；

18、所述电源模块连接所述动力输出装置，用于向所述动力输出装置提供电源；

19、所述数据采集模块连接所述动力输出装置、所述凸轮驱动装置和所述接点动作转换装置；

20、所述控制模块连接所述动力输出装置。

21、可选的，所述铁路道岔转辙机接点寿命测试台中还包括：

22、显示操作单元，用于实现人机交互。

23、第二方面，本发明提供一种铁路道岔转辙机接点寿命测试方法，应用于上述第一方面或其对应的任一实施方式所述的铁路道岔转辙机接点寿命测试台，所述铁路道岔转辙机接点寿命测试台中包括动力输出装置、至少一组凸轮驱动装置和至少一组接点动作转换装置；所述方法包括：

24、分别在每组所述接点动作转换装置上连接待测试的一个道岔转辙机接点；

25、响应于接点测试指令，开启所述动力输出装置，以使所述动力输出装置分别通过每个所述凸轮驱动装置和每个所述节点动作转换装置，带动每个所述道岔转辙机接点进行通断转换。

26、本发明提供的铁路道岔转辙机接点寿命测试台及测试方法，包括动力输出装置、至少一组凸轮驱动装置和接点动作转换装置。凸轮驱动装置布置在动力输出装置的一端，凸轮驱动装置中包括凸轮和设置在凸轮两侧的两个连接板，凸轮与动力传输装置传动连接，凸轮用于带动两个连接板进行往复运动。每组接点动作转换装置连接一个连接板和一个道岔转辙机接点，每组接点动作转换装置连接不同的连接板和道岔转辙机接点，接点动作转换装置用于在凸轮和连接板的带动下对道岔转辙机接点进行通断转换。本发明可以同时对多个道岔转辙机接点进行自动化寿命测试，增强测试自动化程度，提高对多个道岔转辙机接点的测试效率，丰富测试功能。

1.一种铁路道岔转辙机接点寿命测试台，其特征在于，包括：

2.根据权利要求1所述的铁路道岔转辙机接点寿命测试台，其特征在于，所述动力输出装置中包括驱动电机、电机安装板、第一齿轮、第二齿轮、第三齿轮、第一传动轴，第一安装板、第二安装板、第四齿轮、第五齿轮和第二传动轴；

3.根据权利要求2所述的铁路道岔转辙机接点寿命测试台，其特征在于，所述第一传动轴传动连接一个所述凸轮驱动装置中的凸轮，所述第二传动轴传动连接另一个所述凸轮驱动装置中的凸轮。

4.根据权利要求3所述的铁路道岔转辙机接点寿命测试台，其特征在于，所述接点动作转换装置中包括安装底座、接点安装板、左锁闭块、右锁闭块、盖板、滑板、凸轮随动轴承、导向套和弹簧；

5.根据权利要求1所述的铁路道岔转辙机接点寿命测试台，其特征在于，所述铁路道岔转辙机接点寿命测试台中还包括负载台、控制柜、电源模块、数据采集模块和控制模块；

6.根据权利要求5所述的铁路道岔转辙机接点寿命测试台，其特征在于，所述铁路道岔转辙机接点寿命测试台中还包括：

7.一种铁路道岔转辙机接点寿命测试方法，其特征在于，应用于权利要求1至6中任一项所述的铁路道岔转辙机接点寿命测试台，所述铁路道岔转辙机接点寿命测试台中包括动力输出装置、至少一组凸轮驱动装置和至少一组接点动作转换装置；所述方法包括：
