一种利用AR技术辅助邮轮结构绝缘及其碰钉安装和检查的方法与流程

本发明属于邮轮建造，特别涉及一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法。

背景技术：

1、邮轮建造过程中，结构绝缘对于保障邮轮的防火安全以及乘客的舒适度起着至关重要的作用。传统的邮轮结构绝缘施工及其碰钉安装和检查为工人对照二维图纸的方法，存在施工效率低、质量难以保证以及检查过程繁琐等问题。绝缘碰钉要根据绝缘的类型和是否遮蔽，选择对应的长度，并且需要根据图纸中的排列方式进行安装，工人需熟悉不同区域的碰钉排布规则（如扶强材附近需加密），这对工人提出了比较高的要求；另外绝缘的安装范围，需要手动根据图纸去标记，还要根据不同的安装阶段确定安装范围，工作量大。随着邮轮建造技术的不断发展，对施工效率和质量控制提出了更高的要求，迫切需要一种先进的技术手段来优化邮轮结构绝缘及其碰钉安装和检查方法。

技术实现思路

1、为了解决上述问题，本发明提出一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，解决传统施工和检查方法存在的效率低、精度差等问题。

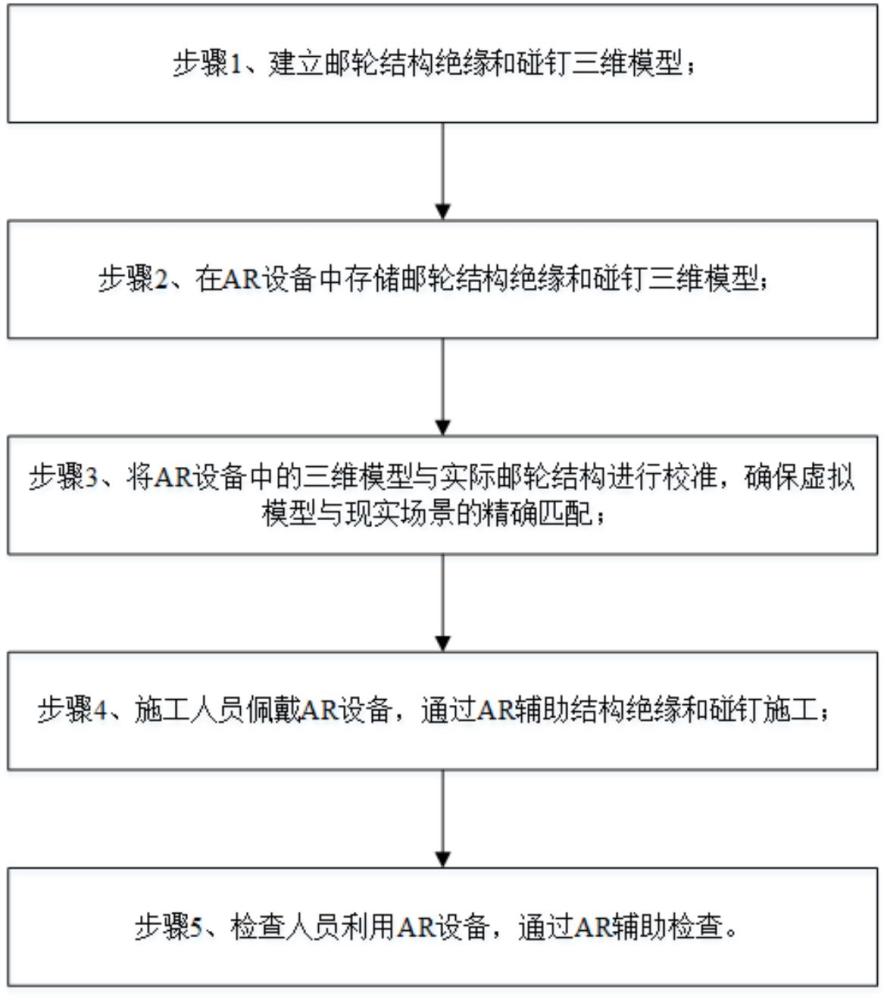

2、本发明的目的是通过以下技术方案实现的， 一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，包括以下步骤：

3、步骤1、建立邮轮结构绝缘和碰钉三维模型；

4、步骤2、在ar设备中存储邮轮结构绝缘和碰钉三维模型；

5、步骤3、将ar设备中的三维模型与实际邮轮结构进行校准，确保虚拟模型与现实场景的精确匹配；

6、步骤4、施工人员佩戴ar设备，通过ar辅助结构绝缘和碰钉施工；

7、步骤5、检查人员利用ar设备，通过ar辅助检查。

8、优选的，步骤1中，采用建模软件，利用船用三维建模软件建立详细的邮轮结构绝缘和碰钉三维模型，模型比例为1:1。

9、优选的，步骤1中，结构绝缘模型属性信息包括绝缘的类型、厚度、密度。

10、优选的，步骤2中，ar设备至少包括：ar眼镜、平板电脑、ar工业头盔。

11、优选的，步骤2中，从邮轮设计系统中提取相应的绝缘和碰钉模型；对模型进行轻量化处理，将处理后的模型数据上传至ar处理服务器或直接导入ar终端设备。

12、优选的，步骤3中，将ar设备中的三维模型与实际邮轮结构进行校准的方式包括：

13、通过在施工现场设置标识点，并通过ar设备扫描标识点的方法进行校准；

14、通过gps定位进行校准。

15、优选的，步骤4中，施工过程中，ar设备实时显示当前施工位置在三维模型中的对应位置，提供绝缘材料铺设的实时指导信息，包括绝缘材料的铺设范围、尺寸标注、种类及碰钉的布置和类型。

16、优选的，步骤5中，检查人员通过ar设备进行标注和记录，拍摄照片或视频作为证据；检查完成后，ar设备通过软件自动生成检查报告，包括问题清单、位置信息以及处理建议。

17、本发明所带来的有益效果如下：

18、从上述方案可以看出，本发明提供的一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，通过ar技术的实时指引，施工人员能够快速准确地进行结构绝缘施工和碰钉安装，减少了因理解图纸和寻找施工位置所浪费的时间，提高施工效率。

19、本发明中，ar设备提供的精确指导信息，能够有效避免施工过程中的错误和遗漏，确保绝缘材料铺设和碰钉安装符合设计要求，从而提升邮轮结构绝缘的整体质量，提升施工质量。本发明利用ar技术进行检查，能够快速发现问题并进行记录，大大缩短了检查时间，同时生成的检查报告更加规范和详细，便于后续的整改和管理，简化检查流程。本发明提供的方法提高施工效率和质量，减少了返工和维修成本，同时通过ar技术的应用，减少了对大量纸质图纸和现场指导人员的依赖，降低了人力成本，降低施工成本。

1.一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，其特征在于：所述方法包括以下步骤：

2.如权利要求1所述的一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，其特征在于：所述步骤1中，采用建模软件，利用船用三维建模软件建立详细的邮轮结构绝缘和碰钉三维模型，模型比例为1:1。

3.如权利要求2所述的一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，其特征在于：所述步骤1中，结构绝缘模型属性信息包括绝缘的类型、厚度、密度。

4.如权利要求3所述的一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，其特征在于：所述步骤2中，ar设备至少包括：ar眼镜、平板电脑、ar工业头盔。

5.如权利要求4所述的一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，其特征在于：所述步骤2中，从邮轮设计系统中提取相应的绝缘和碰钉模型；对模型进行轻量化处理，将处理后的模型数据上传至ar处理服务器或直接导入ar终端设备。

6.如权利要求5所述的一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，其特征在于：所述步骤3中，将ar设备中的三维模型与实际邮轮结构进行校准的方式包括：

7.如权利要求6所述的一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，其特征在于：所述步骤4中，施工过程中，ar设备实时显示当前施工位置在三维模型中的对应位置，提供绝缘材料铺设的实时指导信息，包括绝缘材料的铺设范围、尺寸标注、种类及碰钉的布置和类型。

8.如权利要求7所述的一种利用ar技术辅助邮轮结构绝缘及其碰钉安装和检查的方法，其特征在于：所述步骤5中，检查人员通过ar设备进行标注和记录，拍摄照片或视频作为证据；检查完成后，ar设备通过软件自动生成检查报告，包括问题清单、位置信息以及处理建议。
