大开口平台箱型减振梁的制作方法

本发明涉及船舶，特别涉及一种大开口平台箱型减振梁。

背景技术：

1、随着现代商业运输船越造越大，船体的全船刚度会有一定的下降趋势，船舶的固有频率也会随之下降。船舶的快速化使得船体遭遇波浪的频率会有所提升，主机功率也不断增加，这都导致船舶出现振动问题的概率逐渐变大。船舶的大型化，也使得烟囱越来越高大。烟囱都是大开口大跨度结构，对于一些高而窄的烟囱，整体结构刚度比较弱，而且靠近尾部机舱，烟囱内部容易出现结构振动问题。为提高烟囱平台的刚度，必须设计相应的支撑梁结构。

2、常规支撑梁是垂直连接的两道t型材，仅能保证烟囱平台的垂向强度，但支撑梁的面板则容易产生横向振动问题，影响结构和设备安全。

3、以某大型集装箱船为例，该船为双岛式，烟囱位于机舱上方，具有8层平台甲板，其中上部的多层平台都是大开口结构。该船采用的二冲程低速柴油机载荷较大，螺旋桨空泡压力也在较高水平，故该烟囱结构的振动风险较大。该船烟囱上部的几层平台都是大开口大跨度的结构形式，受限于设备布置，只能布置3根纵向支撑梁。该支撑梁的常规设计是垂向的t型材搭配窄边平台和面板。这种常规设计可以给烟囱平台提供足够的垂向支撑，但是由于烟囱平台跨度较大，且布置空间受设备限制，使得支撑梁本身的结构刚度不足，支撑梁中段的上端面板和下端面板容易出现局部振动问题。该常规设计的上下端面板振动峰值高达30mm/s，振动风险较大。这种支撑梁结构形式，简单增加梁的高度或者增加板厚都难以解决面板振动问题。

技术实现思路

1、为了克服现有技术存在的上述缺陷，本发明提供一种大开口平台箱型减振梁。

2、本发明是通过下述技术方案来解决上述技术问题：

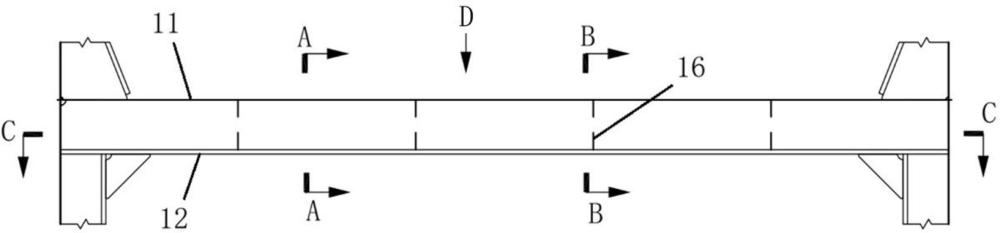

3、一种大开口平台箱型减振梁，其设于船舶烟囱内部的大开口平台上；其包括平台板和位于平台板下方的底板，平台板的左端和底板的左端之间固设有主腹板；平台板右端的底部固设有上腹板；底板右端的上端面固设有下腹板；上腹板和下腹板之间不连接；上腹板和下腹板上下对齐；平台板、主腹板、底板、上腹板和下腹板均沿着船舶的纵向延伸；平台板、主腹板、底板、上腹板和下腹板围成箱型构件；箱型构件的内腔设有若干隔板；隔板横向分布；底板、上腹板和下腹板均设有多个用于减轻重量的通孔。

4、进一步地，平台板平行于底板；主腹板同时垂直于平台板和底板。

5、进一步地，上腹板垂直于平台板。

6、进一步地，下腹板垂直于底板。

7、进一步地，隔板垂直于主腹板；隔板同时固接于平台板、主腹板、底板、上腹板和下腹板。

8、进一步地，隔板为矩形板。

9、进一步地，各个隔板相互平行。

10、进一步地，隔板和底板的连接处位于底板上相邻的通孔之间。

11、进一步地，隔板和上腹板的连接处位于上腹板上相邻的通孔之间。

12、进一步地，隔板和下腹板的连接处位于下腹板上相邻的通孔之间。

13、本发明的有益效果在于：本发明的大开口平台箱型减振梁，采用平台板、主腹板、底板、上腹板和下腹板围成的箱型构件，形成箱型减振结构；在底板、上腹板和下腹板上设置大量用于减轻重量的通孔，减少结构重量；同时，还设置了多个隔板，增强结构强度。本发明和常规方案相比，主腹板可以采用更小的高度，上腹板、下腹板和底板可以采用更小的板厚。和现有技术的方案相比，本发明作为支撑梁的结构自身重量和占用空间变化不大，但支撑梁本身的结构刚度显著增加。本发明的箱型减振梁能够为烟囱平台提供更强的垂向支撑。本发明的支撑梁自身具有更大的结构刚度，还能避免支撑梁的面板振动隐患。本发明的方案中，支撑梁振动最大峰值仅为12mm/s，振动风险极小，满足船舶规范的要求。本发明的大开口平台箱型减振梁，能够为烟囱平台提供更强的垂向支撑，同时避免了支撑梁的面板振动隐患，不影响烟囱内设备布置空间，结构重量影响极小。

1.一种大开口平台箱型减振梁，其设于船舶烟囱内部的大开口平台上；其特征在于，其包括平台板和位于平台板下方的底板，平台板的左端和底板的左端之间固设有主腹板；平台板右端的底部固设有上腹板；底板右端的上端面固设有下腹板；上腹板和下腹板之间不连接；上腹板和下腹板上下对齐；平台板、主腹板、底板、上腹板和下腹板均沿着船舶的纵向延伸；平台板、主腹板、底板、上腹板和下腹板围成箱型构件；箱型构件的内腔设有若干隔板；隔板横向分布；底板、上腹板和下腹板均设有多个用于减轻重量的通孔。

2.如权利要求1所述的大开口平台箱型减振梁，其特征在于，平台板平行于底板；主腹板同时垂直于平台板和底板。

3.如权利要求2所述的大开口平台箱型减振梁，其特征在于，上腹板垂直于平台板。

4.如权利要求2所述的大开口平台箱型减振梁，其特征在于，下腹板垂直于底板。

5.如权利要求2所述的大开口平台箱型减振梁，其特征在于，隔板垂直于主腹板；隔板同时固接于平台板、主腹板、底板、上腹板和下腹板。

6.如权利要求5所述的大开口平台箱型减振梁，其特征在于，隔板为矩形板。

7.如权利要求5所述的大开口平台箱型减振梁，其特征在于，各个隔板相互平行。

8.如权利要求5所述的大开口平台箱型减振梁，其特征在于，隔板和底板的连接处位于底板上相邻的通孔之间。

9.如权利要求5所述的大开口平台箱型减振梁，其特征在于，隔板和上腹板的连接处位于上腹板上相邻的通孔之间。

10.如权利要求5所述的大开口平台箱型减振梁，其特征在于，隔板和下腹板的连接处位于下腹板上相邻的通孔之间。
