一种水面光伏组件漂浮支撑装置的制作方法

本技术涉及光伏组件，尤其是一种水面光伏组件漂浮支撑装置。

背景技术：

1、随着全球对清洁能源需求的不断增长，太阳能作为一种重要的可再生能源受到了广泛关注。特别是在土地资源有限的情况下，水面光伏组件因其能够有效利用大面积水域进行太阳能发电而逐渐成为一种理想的解决方案。水面光伏系统通过漂浮支撑装置将太阳能板固定在水面上，不仅提高了发电效率，还节约了宝贵的土地资源。

2、然而，目前的水面光伏系统，在面对极端天气条件如大风浪时，仍然存在不足之处。具体来说，漂浮支撑装置底部与水面接触的浮力部分均为固定尺寸，无法根据实际需要进行扩展或调整。这意味着，在遭遇较大的风浪时，固定的浮力不足以应对增加的波动力量，容易导致整个漂浮装置侧翻，从而影响水面光伏组件的正常运行和使用寿命。

技术实现思路

1、本实用新型要解决的技术问题是：针对上述存在的问题，提供一种水面光伏组件漂浮支撑装置。

2、本实用新型所采用的技术方案是：一种水面光伏组件漂浮支撑装置，包括：

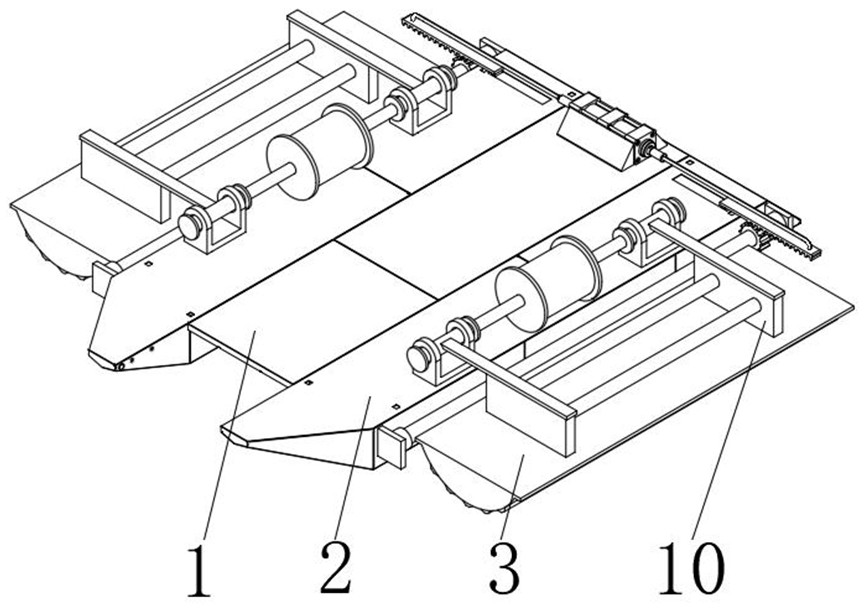

3、中心板，其两侧设有浮力板组件；

4、扩展组件，转动连接于浮力板组件远离中心板的外侧壁，关于中心板对称布置，能够转动至与浮力板组件相齐平，以扩展浮力板组件的漂浮支撑面；

5、驱动组件，设于中心板的端部，输出端与扩展组件传动连接，在收纳扩展组件时，能够驱动扩展组件翻转至浮力板组件的顶部，在使用扩展组件时，能够驱动扩展组件翻转至与浮力板组件处于同一平面；

6、控制器，与驱动组件通讯连接，能够控制驱动组件的动作。

7、通过上述技术手段，利用驱动组件驱动扩展组件进行转动，使得中心板两侧的扩展组件转动至与浮力板组件相齐平，从而扩展了漂浮支撑面的面积，增加了整体装置的浮力和稳定性。

8、在一些实施例中，所述驱动组件包括双端气缸、定位角块、连杆、齿板与齿轮，双端气缸与所述控制器通讯连接，双端气缸安装于所述中心板顶部的端部，双端气缸连接有气源组件，双端气缸的两侧设有能够限位的定位角块，双端气缸的两端输出端连接有连杆，双端气缸能够控制连杆沿自身轴向进行往复运动，连杆远离双端气缸的端部连接有齿板，所述浮力板组件上设有齿轮，齿板与齿轮相互啮合，使得齿板驱动齿轮带动所述扩展组件进行翻转。

9、在一些实施例中，一组所述齿板靠近所述双端气缸的端部连接有滑块，所述中心板的顶部设有相对称的滑槽，滑块与滑槽滑动连接，使得所述齿板在移动过程中经滑块提供导向。

10、在一些实施例中，所述浮力板组件的顶部转动设有防翻转组件，在所述扩展组件与所述浮力板组件处于同一平面时，防翻转组件能够转动至抵接扩展组件的顶部，以对扩展组件进行压紧。

11、在一些实施例中，所述防翻转组件包括固定座、转轴、双端马达、凸板、加强杆与抵紧块，双端马达与所述控制器通讯连接，所述浮力板组件的顶部平台安装有一对固定座，固定座内转动连接有转轴，两端的固定座内的转轴与双端马达的两端对应连接，转轴对应连接有凸板，凸板连接有朝向所述扩展组件的顶部平面的抵紧块，处于所述中心板同侧的一组抵紧块之间经多根加强杆相连接。

12、在一些实施例中，所述浮力板组件的外侧壁设有一对安装板，安装板之间经轴承转动安装有转杆，转杆的侧壁连接有所述扩展组件，转杆的端部与所述驱动组件传动连接，转杆经驱动组件驱动能够带动扩展组件进行转动。

13、在一些实施例中，所述扩展组件包括扩展板，扩展板连接于所述转杆的外侧壁，扩展板与水面相接触的壁面呈弧形状。

14、在一些实施例中，所述扩展板接触水面的壁面上间隔设有多个沿轴向延伸的条状分流块。

15、本实用新型的有益效果是：

16、1、通过在浮力板组件上设置扩展组件，并利用驱动组件使得其能够在需要时转动至与浮力板组件齐平，从而浮力板组件与扩展组件配合扩展了漂浮支撑面的面积，增加了整体装置的浮力和稳定性。当遇到较大的风浪时，可以通过扩大浮力面积来提供额外的浮力支持，减少因波动力量导致的侧翻风险，提高了恶劣天气条件下的水面光伏系统的稳定性。

1.一种水面光伏组件漂浮支撑装置，其特征在于，包括：

2.根据权利要求1所述的一种水面光伏组件漂浮支撑装置，其特征在于：所述驱动组件包括双端气缸（4）、定位角块（17）、连杆（5）、齿板（6）与齿轮（8），双端气缸（4）与所述控制器通讯连接，双端气缸（4）安装于所述中心板（1）顶部的端部，双端气缸（4）连接有气源组件，双端气缸（4）的两侧设有能够限位的定位角块（17），双端气缸（4）的两端输出端连接有连杆（5），双端气缸（4）能够控制连杆（5）沿自身轴向进行往复运动，连杆（5）远离双端气缸（4）的端部连接有齿板（6），所述浮力板组件（2）上设有齿轮（8），齿板（6）与齿轮（8）相互啮合，使得齿板（6）驱动齿轮（8）带动所述扩展组件（3）进行翻转。

3.根据权利要求2所述的一种水面光伏组件漂浮支撑装置，其特征在于：一组所述齿板（6）靠近所述双端气缸（4）的端部连接有滑块（15），所述中心板（1）的顶部设有相对称的滑槽（16），滑块（15）与滑槽（16）滑动连接，使得所述齿板（6）在移动过程中经滑块（15）提供导向。

4.根据权利要求1所述的一种水面光伏组件漂浮支撑装置，其特征在于：所述浮力板组件（2）的顶部转动设有防翻转组件（10），在所述扩展组件（3）与所述浮力板组件（2）处于同一平面时，防翻转组件（10）能够转动至抵接扩展组件（3）的顶部，以对扩展组件（3）进行压紧。

5.根据权利要求4所述的一种水面光伏组件漂浮支撑装置，其特征在于：所述防翻转组件（10）包括固定座（11）、转轴、双端马达、凸板（12）、加强杆（14）与抵紧块（13），双端马达与所述控制器通讯连接，所述浮力板组件（2）的顶部平台安装有一对固定座（11），固定座（11）内转动连接有转轴，两端的固定座（11）内的转轴与双端马达的两端对应连接，转轴对应连接有凸板（12），凸板（12）连接有朝向所述扩展组件（3）的顶部平面的抵紧块（13），处于所述中心板（1）同侧的一组抵紧块（13）之间经多根加强杆（14）相连接。

6.根据权利要求1所述的一种水面光伏组件漂浮支撑装置，其特征在于：所述浮力板组件（2）的外侧壁设有一对安装板，安装板之间经轴承转动安装有转杆（7），转杆（7）的侧壁连接有所述扩展组件（3），转杆（7）的端部与所述驱动组件传动连接，转杆（7）经驱动组件驱动能够带动扩展组件（3）进行转动。

7.根据权利要求6所述的一种水面光伏组件漂浮支撑装置，其特征在于：所述扩展组件（3）包括扩展板（9），扩展板（9）连接于所述转杆（7）的外侧壁，扩展板（9）与水面相接触的壁面呈弧形状。

8.根据权利要求7所述的一种水面光伏组件漂浮支撑装置，其特征在于：所述扩展板（9）接触水面的壁面上间隔设有多个沿轴向延伸的条状分流块（18）。
