浮动风力涡轮基座的制作方法

本公开涉及浮动风力涡轮基座，包括但不限于用于风力涡轮发电机的可浮动基座、构造可浮动基座的方法、设计可浮动基座的方法以及生产电力的方法。

背景技术：

1、学术界和工业界内的各种研究和开发（r&d）小组正在研究和开发浮动风力涡轮系统，这为海上发电提供了一种极具前景的选择。浮动风力涡轮系统依赖于停泊的、漂浮的下部结构底座，风力涡轮安装到该底座上。可以用于理解本公开的出版物包括：us 2022/0348288 a1；fr 3 109 924 a1；wo 2009/131826 a2；wo 2021/148156 a1；wo 2013/110276a1；wo 2020/167137 a1；ep 4 155 538 a1；wo 2023/014230 a1；和wo 2023/009010 a1。

2、与底部固定的系统相比，这种浮动风力涡轮系统在许多情况下目前不具有成本竞争力，并且也不具备广泛的商业用途。然而，预计浮动海上风力技术的进一步发展可以使这种系统更具竞争力，并且在不久的将来会在众多场址成为可行替代方案。该系统尤其适用于水深较深（通常超过50-70米）的海上场所，这种场所可能不适合采用底部固定的设施。

3、随着未来可再生电力发电需求的持续增长，需要进一步改进这一领域的技术。本公开的目的是对现有技术提供如此改进，或者提供至少有用的替代方案。

技术实现思路

1、在示例中，提供了一种如所附权利要求1所述的用于风力涡轮的可浮动基座。

2、下文详细描述和所附权利要求概述了进一步的发明方面和实施例。

1.一种用于风力涡轮发电机的可浮动基座（100），其包括：

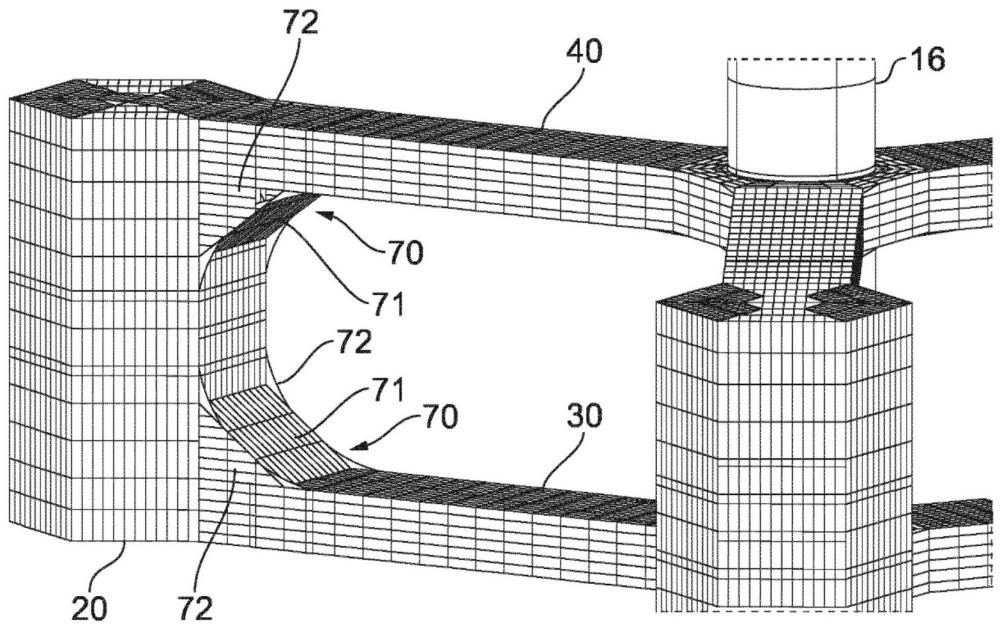

2.根据权利要求1所述的可浮动基座（100），其中，所述矩形板（71）从所述一个矩形侧壁面板（22x）以30和60度之间的角度朝向所述浮箱构件（30，31，32）或所述梁构件（40，41，42）延伸。

3.根据权利要求2所述的可浮动基座（100），其中，所述矩形板（71）从所述一个矩形侧壁面板（22x）以45度角朝向所述浮箱构件（30，31，32）或所述梁构件（40，41，42）延伸。

4.根据前述权利要求中任一项所述的可浮动基座（100），其中，所述矩形板（71）的宽度是所述浮箱构件（30，31，32）和所述梁构件（40，41，42）被固定到其上的所述一个矩形侧壁面板的宽度（b3）的至少95%。

5.根据前述权利要求中任一项所述的可浮动基座（100），其中，所述内拐角支撑件（70）中的每一个包括一对侧板（72），并且所述矩形板（71）被布置在所述侧板（72）之间并且被焊接到所述侧板（72）的面。

6.根据权利要求5所述的可浮动基座（100），其中，每个侧板（72）具有：

7.根据前述权利要求中任一项所述的可浮动基座（100），其中，每个侧板（72）具有弯曲的第三边缘。

8.根据前述任一权利要求所述的可浮动基座（100），其中

9.根据权利要求8所述的可浮动基座（100），其中，每个梁构件（40，41，42）的宽度（b1）等于每个浮箱构件（30，31，32）的宽度（b2）。
