二手硬盘金手指接触性测试定位治具的制作方法

本技术涉及电子设备检测，尤其涉及二手硬盘金手指接触性测试定位治具。

背景技术：

1、随着信息技术的飞速发展，电子设备的更新换代速度不断加快，二手电子设备的回收与再利用成了一个重要的行业，在二手电子设备的检测与维修过程中，硬盘作为核心存储部件，其性能检测至关重要，硬盘的金手指是硬盘与外部设备连接的关键部位，其接触性的好坏直接影响硬盘的读写性能和稳定性，因此，对二手硬盘金手指接触性进行准确、高效的测试是确保硬盘质量的重要环节。

2、传统的硬盘测试定位治具通常采用螺钉固定的方式将夹持板安装在治具上，这种固定方式虽然结构简单，但在实际操作过程中却存在诸多问题，首先，螺钉固定需要使用工具进行拆装，操作繁琐且耗时，每次更换硬盘或调整夹持板时，都需要逐一拧松或拧紧螺钉，这不仅增加了操作人员的工作负担，还容易因操作不当导致螺钉滑丝或损坏，进一步影响治具的正常使用，其次，螺钉固定方式在频繁更换硬盘或调整夹持板时，容易出现松动或固定不牢固的情况，导致硬盘在测试过程中出现位移或接触不良，影响测试结果的准确性和可靠性。

技术实现思路

1、为解决上述的技术问题，本实用新型提供二手硬盘金手指接触性测试定位治具。

2、本实用新型采用以下技术方案实现：二手硬盘金手指接触性测试定位治具，包括基板，所述基板的上表面固定连接有保护壳，所述保护壳的内壁固定连接有驱动电机，所述驱动电机的输出端固定连接有双向丝杆，所述双向丝杆的两端均螺纹连接有安装螺套，所述安装螺套的表面固定连接有锁定座，所述锁定座的表面开设有嵌入槽，所述锁定座通过卡接机构固定安装有安装块，所述安装块的表面固定连接有夹持板，所述夹持板的表面设置有橡胶垫。

3、通过上述技术方案，通过驱动电机、双向丝杆、安装螺套、锁定座、夹持板以及橡胶垫的协同作用，能有效对硬盘进行夹持固定，且橡胶垫可防止硬盘在夹持过程中被过度挤压损坏，确保硬盘在测试过程中始终保持稳定，保障测试结果的准确性，通过卡接机构，可快速拆装锁定座、安装块和夹持板，方便人员根据实际定位需求，快速更换安装适配不同大小尺寸的硬盘，极大地提高了治具的适用范围，使其能够满足多种型号硬盘的测试需求。

4、作为上述方案的进一步改进，所述卡接机构包括辅助框，所述辅助框的内部滑动连接有升降板，所述升降板的上表面固定连接有伸缩杆，所述伸缩杆的顶端螺纹连接有传动螺杆，所述传动螺杆的顶端固定连接有旋钮，所述升降板的下表面固定连接有限位杆。

5、通过上述技术方案，实现夹持板的快速拆装，大大提高了夹持板更换的效率，节省了操作人员的时间和精力，使得治具在面对不同硬盘尺寸需要更换夹持板时，能够迅速完成调整，提高了测试工作的连续性和工作效率。

6、作为上述方案的进一步改进，所述安装块的表面开设有定位孔，所述定位孔和限位杆相互适配，所述嵌入槽和安装块相互适配。

7、作为上述方案的进一步改进，所述辅助框固定连接于锁定座的上表面，所述锁定座的表面开设有与限位杆相互适配的活动腔。

8、作为上述方案的进一步改进，所述辅助框的内壁开设有限位滑槽，所述升降板的表面通过滑块滑动连接于限位滑槽的内部。

9、通过上述技术方案，限位滑槽与滑块的配合，对升降板的运动起到了有效的限位和导向作用，使得升降板在升降过程中更加平稳、准确，避免了因升降板运动不平稳而导致的限位杆与安装块连接不牢固或卡接失败等问题，提高了卡接机构的运动稳定性和可靠性。

10、作为上述方案的进一步改进，所述保护壳的上表面设置有控制面板，所述控制面板和驱动电机之间电性连接，所述基板表面的四角处均开设有预设孔槽。

11、作为上述方案的进一步改进，所述保护壳的表面开设有限位滑轨，所述安装螺套滑动连接于限位滑轨的内部。

12、相比现有技术，本实用新型的有益效果在于：

13、本实用新型通过驱动电机带动双向丝杆转动，进而使安装螺套和锁定座运动，带动夹持板实现硬盘的夹持固定，操作简便快捷，同时，人员通过转动旋钮，传动螺杆带动伸缩杆及升降板运动，使限位杆上升脱离或下降插入安装块，实现夹持板的快速拆装，可以有效避免了传统螺钉等固定方式拆装时的繁琐步骤和可能出现的螺丝滑丝等问题，大大节省了更换硬盘或调整夹持板时的时间成本，提高了工作效率，尤其在面对大量硬盘测试或频繁更换硬盘尺寸规格时，优势更为明显，显著提升了治具的使用便捷性和灵活性。

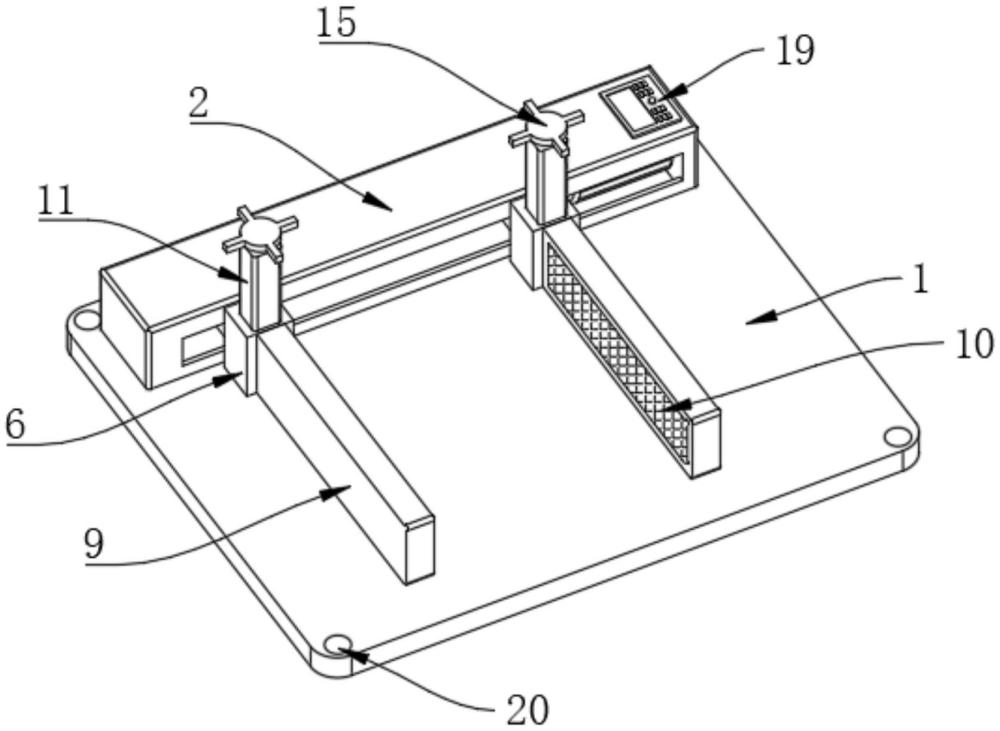

1.二手硬盘金手指接触性测试定位治具，其特征在于，包括基板(1)，所述基板(1)的上表面固定连接有保护壳(2)，所述保护壳(2)的内壁固定连接有驱动电机(3)，所述驱动电机(3)的输出端固定连接有双向丝杆(4)，所述双向丝杆(4)的两端均螺纹连接有安装螺套(5)，所述安装螺套(5)的表面固定连接有锁定座(6)，所述锁定座(6)的表面开设有嵌入槽(7)，所述锁定座(6)通过卡接机构固定安装有安装块(8)，所述安装块(8)的表面固定连接有夹持板(9)，所述夹持板(9)的表面设置有橡胶垫(10)。

2.如权利要求1所述的二手硬盘金手指接触性测试定位治具，其特征在于：所述卡接机构包括辅助框(11)，所述辅助框(11)的内部滑动连接有升降板(12)，所述升降板(12)的上表面固定连接有伸缩杆(13)，所述伸缩杆(13)的顶端螺纹连接有传动螺杆(14)，所述传动螺杆(14)的顶端固定连接有旋钮(15)，所述升降板(12)的下表面固定连接有限位杆(16)。

3.如权利要求1所述的二手硬盘金手指接触性测试定位治具，其特征在于：所述安装块(8)的表面开设有定位孔(17)，所述定位孔(17)和限位杆(16)相互适配，所述嵌入槽(7)和安装块(8)相互适配。

4.如权利要求2所述的二手硬盘金手指接触性测试定位治具，其特征在于：所述辅助框(11)固定连接于锁定座(6)的上表面，所述锁定座(6)的表面开设有与限位杆(16)相互适配的活动腔。

5.如权利要求2所述的二手硬盘金手指接触性测试定位治具，其特征在于：所述辅助框(11)的内壁开设有限位滑槽(18)，所述升降板(12)的表面通过滑块滑动连接于限位滑槽(18)的内部。

6.如权利要求1所述的二手硬盘金手指接触性测试定位治具，其特征在于：所述保护壳(2)的上表面设置有控制面板(19)，所述控制面板(19)和驱动电机(3)之间电性连接，所述基板(1)表面的四角处均开设有预设孔槽(20)。

7.如权利要求1所述的二手硬盘金手指接触性测试定位治具，其特征在于：所述保护壳(2)的表面开设有限位滑轨，所述安装螺套(5)滑动连接于限位滑轨的内部。
