一种刷头可换的电动马桶刷的制作方法

本技术属于马桶刷，尤其涉及一种刷头可换的电动马桶刷。

背景技术：

1、现有的马桶刷刷头和刷柄大多为一体式结构，无法更换刷头，作为多孔聚合物的刷头在含菌水体中持续使用后，易滋生细菌，形成交叉污染源，不具备清洁工具的基本卫生条件。

2、申请号为202422221237.4的中国专利申请公开了一种电动马桶刷，包括手柄、电机、刷头，电机安装在手柄内，手柄上还设有用于控制电机的控制开关，电机的输出轴上安装有传动轴，传动轴的底部设有限位卡槽，刷头上设有安装座，安装座上设有若干卡块，卡块卡入限位卡槽内，按压控制开关，电机启动并带动传动轴和刷头相对于手柄旋转，手柄包括套设在传动轴外侧的第一壳体、以及套设在第一壳体外侧的第二壳体，第一壳体能相对于第二壳体下移，第一壳体下移驱动卡块运动并使卡块脱离限位卡槽。

3、在上述技术方案中，通过向下推动推块，使第一壳体相对于第二壳体下移直至卡块变形并与限位卡槽脱离，完成刷头的拆卸，然而上述技术方案中，仅依靠第一壳体对卡块的外侧轴向端面施加作用力，在刷头经过使用后，其表面势必会附着有洗涤剂和污水，导致第一壳体对卡块的着力点易发生打滑，从而使第一壳体难以使卡块变形，致使刷头难以脱离；并且刷头的拆卸过程依赖第一壳体伸出手柄的动作，当手柄外表面附着有固体污染物后，存在其伴随第一壳体回缩后嵌入第一壳体与第二壳体之间的可能性，从而导致手柄靠近刷头的一端变成常态污染源且难以清理，使用效果不佳。

技术实现思路

1、为解决现有技术中的不足，提供一种刷头可换的电动马桶刷。

2、本实用新型采用以下技术方案予以实现：

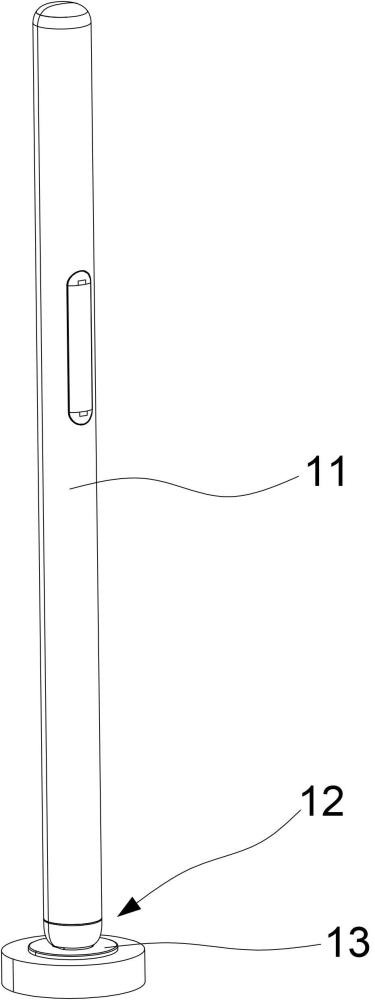

3、一种刷头可换的电动马桶刷，包括手柄，所述手柄上设有电机，所述电机的动力输出轴用于与刷头动力连接，所述刷头内开设有开口与所述电机的动力输出轴相适配的装配槽，所述装配槽的槽壁位置开设有固定孔，所述动力输出轴内设有用于与所述固定孔配合的固定件，所述手柄内设有能够使固定件与固定孔脱离的控制机构，所述装配槽的内壁与所述动力输出轴之间设有第一推力件，当所述控制机构启动时能够控制固定件沿所述固定孔的轴向位置滑移，待固定件与固定孔脱离后所述第一推力件能对所述刷头施加轴向作用力以使刷头与动力输出轴脱离。

4、当用户需要更换刷头时，通过控制机构使固定件与固定孔脱离，从而使刷头解锁，此时第一推力件通过轴向作用力使自动弹出，由于用于锁止刷头的锁紧力和用于使刷头脱离的轴向作用力均作用于刷头内部，从而减小控制机构与外界污染的接触面积，避免刷头拆卸时打滑以及控制机构藏污纳垢的现象发生，以使用户无需直接接触刷头即可稳定完成对刷头的更换。

5、作为优选，所述动力输出轴包括所述电机的出轴、与所述出轴同轴连接的传动轴，所述传动轴轴向露出于所述手柄的一端开设有供固定件露出的让位孔，所述让位孔与所述固定孔相对应，所述固定件至少具有一个位于轴向方向的上端面与所述固定孔的上孔壁相抵，以使刷头通过固定件连接于所述传动轴上，通过设置的传动轴以延长电机的出轴，从而便于电机的出轴进行传动，并避免对出轴的二次装配加工。

6、其中，固定孔可以为与固定件端部相契合的通孔型结构或盲孔型结构；也可以为与固定件的宽度相契合，且沿自身长度方向设有至少一个阻挡限位用的端壁的滑道型结构。

7、作为优选，所述固定件为两个沿所述传动轴径向方向相互插接的锁止块，两个所述锁止块能够沿所述传动轴径向方向同时滑动以相互远离或靠近，两个所述锁止块相互远离的一端设有突出部，所述突出部能够穿过所述让位孔并嵌入于所述固定孔内。

8、两个锁止块形成镜像插接的榫卯结构，利用两侧的突出部对刷头进行轴向限位，并传递第二小径部的扭矩，以使刷头能够同步转动，防止刷头与传动轴之间打滑。

9、作为优选，所述传动轴为空壳型结构，所述传动轴沿轴向依次包括第一小径段、大径段和第二小径段，所述第一小径段与所述出轴动力连接，所述让位孔设置于所述第二小径段上。

10、通过设置的第一小径段、大径段和第二小径段形成阶梯式的轴系延伸结构，便于安装锁止块。

11、作为优选，所述锁止块位于所述第二小径段内侧并由所述第二小径段的轴向内壁进行限位支撑，所述手柄内靠近所述第一小径段的位置设有用于控制两个所述锁止块之间相互远离或靠近的控制结构。

12、通过锁止块内置于第二小径段内，避免使其与污水之间相接触，相较于传统外露卡扣式设计，能够避免产生卫生死角的问题；并且由于无外露卡扣的棱角于污水中进行旋转搅拌，从而能够避免刷头上毛发缠绕的现象发生。

13、作为优选，所述控制结构沿轴向依次包括设于所述第一小径段与所述手柄内壁之间的线圈、可位于所述第一小径段内轴向滑动的内芯、设于所述内芯远离所述线圈一端的滑动件以及用于与所述锁止块之间滑动连接的控制滑块，所述滑动件具备磁性或者可被磁化，所述控制滑块与所述滑动件之间相互套设以保持同步滑动，所述大径段内设有用于使所述控制滑块能够沿轴向向所述锁止块滑动的第二推力件。

14、通过设置能够沿手柄轴向滑动的控制滑块控制锁止块动作，相较于在两锁止块中间位置设置控制单元的方式，能够减少其所占用的径向空间，从而缩小手柄的径向横截面积，便于用户握持手柄。

15、其中，滑动件可以为永磁体，例如磁铁；或可以为软磁体，例如缠绕有导电铜线的铁。

16、其中，内芯的材质可以为现有任意一种具有铁磁性的材质，如铁、铬、镍。

17、作为优选，所述线圈通电后与所述滑动件之间产生第一牵引力，所述内芯为具有磁性的材质并与所述滑动件之间产生第二牵引力，所述第二推力件的推力小于所述第一牵引力与第二牵引力的总和。

18、通过使线圈通电，从而增加内芯产生的磁场，以增加对滑动件产生的牵引力，通过改变牵引力大小切换第二推力件的工作状态，从而使其带动控制滑块进行滑动。

19、作为优选，两个所述锁止块均包括位于相互靠近一端的配合部和位于相互远离一端的突出部，两个所述锁止块能够通过配合部相互插接配合，所述突出部与所述配合部之间形成有能对推力滑块滑动行程限位的挡肩，所述固定孔以及所述让位孔的横截面形状均与所述突出部的横截面形状相同。

20、通过露出于让位孔外侧的突出部与固定孔相嵌，从而完成对刷头的固定安装，待两侧锁止块沿相互靠近的方向滑动时，突出部与固定孔脱落，从而完成对刷头的解锁；并通过两个相互插接配合的配合部，实现对两个锁止块的滑动导向，从而无需设置对锁止块滑动方向限位的限位滑道即可使锁止块按预设的方向滑动，节约传动轴的轴向长度。

21、作为优选，两个所述锁止块位于滑动方向两侧端面上开设有控制滑道，所述控制滑道呈倾斜状，所述控制滑道靠近所述控制滑块的一端位于靠近所述突出部的位置，所述控制滑道远离所述控制滑块的一端位于远离所述突出部的位置。

22、其中，两个控制滑道的起始位置和终点位置之间的滑道结构可以为直线性，也可以为弧线型。

23、作为优选，所述控制滑块至少具有向两个锁止块滑动方向两侧延伸的双耳部，所述双耳部内侧设有嵌入至所述控制滑道内的控制滑杆，进而通过嵌入于控制滑道内的控制滑杆实现控制滑块的动力换向，从而使控制滑块能够控制两个锁止块之间相互靠近或远离。

24、与现有技术相比较，本实用新型的有益效果是：

25、通过改变第二推力件的受力大小切换第二推力件的工作状态，从而使控制滑块沿手柄的轴向方向滑动触发两个锁止块之间相互靠近或远离，进而位于刷头内部以及手柄内部完成对刷头的解锁或锁定，形成对电动马桶刷的内部结构的物理隔绝层，避免电动马桶刷的内部结构受到污染后产生卫生死角，变成常态污染源。

26、利用第一推力件使刷头脱离，形成内置式的弹射动作，避免用户直接接触刷头，并保证刷头能够稳定弹出脱落，相较于利用轴向力使卡块变形的方式，能够避免卡块无法实现预定义形变所导致的刷头难以脱落的情况发生。
