一种医疗器械零件加工用定位夹紧机构的制作方法

本技术属于医疗器械制造,具体涉及一种医疗器械零件加工用定位夹紧机构。

背景技术:

1、在医疗器械制造领域,诸如导管接头、微型阀体、植入式螺钉、传感器壳体等零件通常具有尺寸微小、壁厚较薄、几何形状复杂以及材料多为医用不锈钢、钛合金或高性能工程塑料等特点,对加工过程中的定位重复精度和夹持表面保护提出了极高要求。现有加工夹具多沿用通用机械领域的刚性夹紧结构,如手动虎钳、三爪卡盘或螺旋压紧机构,其夹持力难以精确控制,在夹紧过程中容易因局部应力集中造成零件压痕、椭圆变形甚至微观裂纹,影响产品密封性或生物相容性;此外,这类夹具通常缺乏自适应对中能力,需依赖人工反复调试,效率低下且一致性差。同时,多数夹具与工作台采用螺栓连接,更换或清洁时需借助工具,不仅延长了产线换型时间,反复拆装还易导致定位基准面磨损,进而降低长期使用的重复定位精度。

2、现有技术中医疗器械零件加工所采用的夹紧机构多依赖刚性接触与手动调节,在夹持薄壁、微小型或异形轮廓的零件,夹紧力往往集中在局部区域,容易造成零件表面压痕,同时,操作台与基座之间通常采用螺栓、销钉等机械连接方式固定,每次更换或清洁均需使用扳手等工具进行拆装,不仅耗时较长,还可能因反复拧紧导致定位基准磨损,影响长期使用的重复定位精度。

技术实现思路

1、本实用新型的目的在于提供一种医疗器械零件加工用定位夹紧机构,旨在解决上述背景技术中提出的问题。

2、为实现上述目的,本实用新型提供如下技术方案:

3、一种医疗器械零件加工用定位夹紧机构,包括

4、承载机构,包括承载板、固定安装在所述承载板底部的支腿、固定安装在所述承载板外表面的锥形定位块、设置在所述承载板顶部的操作台,以及用于固定所述操作台的定位组件;

5、驱动机构,包括适配安装在所述操作台外表面的气缸、固定安装在所述气缸输出端的齿条、固定安装在所述操作台外表面两侧的固定块、用于对物料固定的夹持组件,以及对物料夹持缓冲的缓冲组件。

6、作为本实用新型一种优选的方案,所述夹持组件包括与所述固定块转动连接的双头螺纹杆、固定安装在所述双头螺纹杆外表面且与所述齿条啮合的齿轮、与所述双头螺纹杆两侧螺纹连接的内螺纹块、开设在所述操作台外表面且与所述内螺纹块滑动配合的导向槽。

7、作为本实用新型一种优选的方案,所述缓冲组件包括与所述内螺纹块外表面固定连接的固定框、与所述固定框内壁固定连接的固定杆、套设在所述固定杆外表面的第二弹簧、分别与所述第二弹簧两端固定连接且与所述固定杆外表面滑动配合的固定套、与所述固定套转动连接的调节杆,以及与所述调节杆另一端转动连接的缓冲块。

8、作为本实用新型一种优选的方案,所述缓冲组件还包括与所述缓冲块固定连接的夹板、与所述固定框内表面滑动配合的定位销、套设在所述定位销外表面的第三弹簧,以及开设在所述固定框内表面且与所述定位销滑动配合的定位槽。

9、作为本实用新型一种优选的方案,所述定位组件包括固定安装在所述承载板外表面两侧的安装块、与所述安装块转动连接且与所述操作台卡接贴合的卡块、与所述卡块外表面固定连接的第一弹簧,所述第一弹簧的另一端与所述安装块固定连接。

10、作为本实用新型一种优选的方案,所述双头螺纹杆与所述固定块连接处设有轴承,所述内螺纹块的外表面与所述导向槽的内表面滑动配合。

11、作为本实用新型一种优选的方案,所述固定框的内表面与所述夹板的外表面滑动配合,所述固定套的内表面与所述固定杆的外表面滑动配合,所述定位销的外表面与所述定位槽的内表面滑动配合,所述第三弹簧的两端分别与所述定位销和所述固定框的外表面固定连接。

12、与现有技术相比,本实用新型的有益效果是:通过采用气缸驱动齿条带动齿轮旋转,进而驱动双头螺纹杆同步转动,使两侧内螺纹块在导向槽约束下相向运动,实现夹板的自动对中夹持,夹持端设置的缓冲组件,有效减少对薄壁或异形医疗器械零件的表面压痕风险,同时,操作台与承载板之间通过锥形定位块实现高精度初定位,并由定位组件配合完成弹性锁紧,无需工具即可拨动卡块快速装拆,既提升了换型效率,又避免了螺栓连接导致的基准磨损,保障了长期使用的重复定位精度。

1.一种医疗器械零件加工用定位夹紧机构,其特征在于:包括,

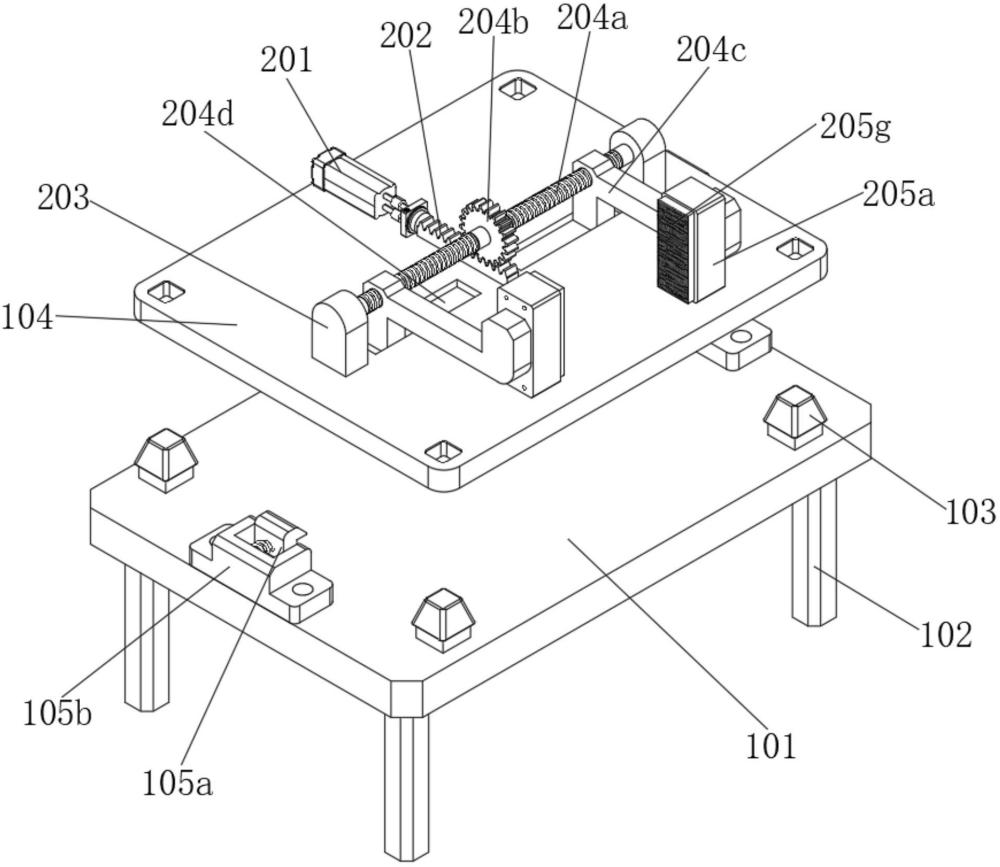

2.根据权利要求1所述的一种医疗器械零件加工用定位夹紧机构,其特征在于:所述夹持组件(204)包括与所述固定块(203)转动连接的双头螺纹杆(204a)、固定安装在所述双头螺纹杆(204a)外表面且与所述齿条(202)啮合的齿轮(204b)、与所述双头螺纹杆(204a)两侧螺纹连接的内螺纹块(204c)、开设在所述操作台(104)外表面且与所述内螺纹块(204c)滑动配合的导向槽(204d)。

3.根据权利要求2所述的一种医疗器械零件加工用定位夹紧机构,其特征在于:所述缓冲组件(205)包括与所述内螺纹块(204c)外表面固定连接的固定框(205a)、与所述固定框(205a)内壁固定连接的固定杆(205b)、套设在所述固定杆(205b)外表面的第二弹簧(205c)、分别与所述第二弹簧(205c)两端固定连接且与所述固定杆(205b)外表面滑动配合的固定套(205d)、与所述固定套(205d)转动连接的调节杆(205e),以及与所述调节杆(205e)另一端转动连接的缓冲块(205f)。

4.根据权利要求3所述的一种医疗器械零件加工用定位夹紧机构,其特征在于:所述缓冲组件(205)还包括与所述缓冲块(205f)固定连接的夹板(205g)、与所述固定框(205a)内表面滑动配合的定位销(205h)、套设在所述定位销(205h)外表面的第三弹簧(205i),以及开设在所述固定框(205a)内表面且与所述定位销(205h)滑动配合的定位槽(205j)。

5.根据权利要求4所述的一种医疗器械零件加工用定位夹紧机构,其特征在于:所述定位组件(105)包括固定安装在所述承载板(101)外表面两侧的安装块(105a)、与所述安装块(105a)转动连接且与所述操作台(104)卡接贴合的卡块(105b)、与所述卡块(105b)外表面固定连接的第一弹簧(105c),所述第一弹簧(105c)的另一端与所述安装块(105a)固定连接。

6.根据权利要求5所述的一种医疗器械零件加工用定位夹紧机构,其特征在于:所述双头螺纹杆(204a)与所述固定块(203)连接处设有轴承,所述内螺纹块(204c)的外表面与所述导向槽(204d)的内表面滑动配合。

7.根据权利要求6所述的一种医疗器械零件加工用定位夹紧机构,其特征在于:所述固定框(205a)的内表面与所述夹板(205g)的外表面滑动配合,所述固定套(205d)的内表面与所述固定杆(205b)的外表面滑动配合,所述定位销(205h)的外表面与所述定位槽(205j)的内表面滑动配合,所述第三弹簧(205i)的两端分别与所述定位销(205h)和所述固定框(205a)的外表面固定连接。
