本申请涉及储存容器，尤其涉及一种卧式容器。

背景技术：

1、气体液化储存运输，是一种将气体通过冷却或加压的方式转化为液态，使用低温压力容器进行储存，通过海运或陆运进行运输的气体运输方式。而卧式容器作为常见的低温压力容器中的一种，与立式容器相比，其能够更好地适应某些特定的空间限制，得到了广泛应用。

2、现有的卧式容器一般采用双层套合结构，由外壳、内容器和内支撑结构组成，外壳与内容器之间通过内支撑结构连接并形成夹层空间，液化气储存在内容器内。

3、然而，上述卧式容器在运输过程中的加速、减速、转弯、爬坡、下坡，低温卧式容器的内支撑结构受力相对复杂且多变，导致设计的硬支撑结构复杂，加剧漏热，加剧液化气液化，使得内容器内部压力不断升高，需要采取放空泄压的方式对外排气，造成液化气的浪费。

技术实现思路

1、有鉴于此，本申请提供一种卧式容器，可以解决因在运输过程中的受力不均的问题和降低支撑结构产生的漏热，为实现上述目的，本申请提供的一种卧式容器，采用以下技术方案：

2、本申请实施例提供一种卧式容器，包括：

3、外壳，其内部具有容置腔；

4、内胆，安置于所述容置腔内；

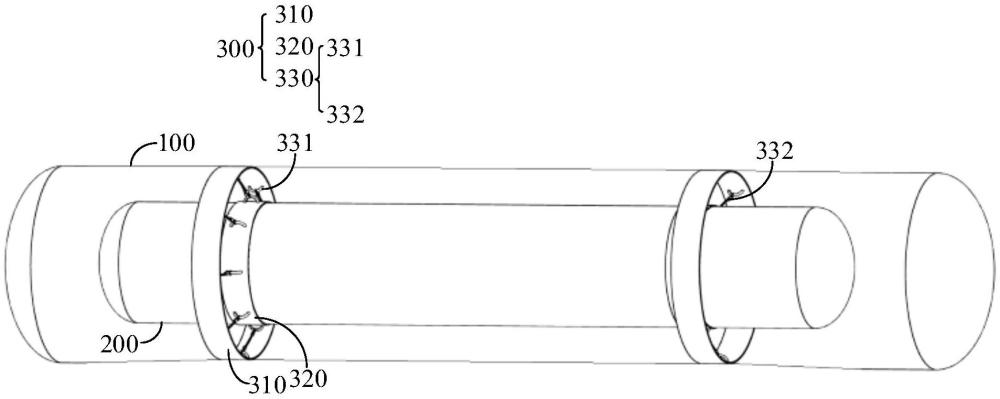

5、支撑结构，包括第一安装座、第二安装座和柔性绝热组件，所述第一安装座固定于所述外壳内壁，所述第二安装座固定于所述内胆外壁，所述柔性绝热组件位于所述第一安装座与所述第二安装座之间，用于连接所述第一安装座和所述第二安装座，以限制所述外壳与所述内胆之间的相对位置。

6、在一种可能的实现方式中，所述第一安装座为第一安装环；

7、所述第二安装座为第二安装环，多个所述柔性绝热组件周向间隔布置于所述第一安装环与所述第二安装环之间。

8、在一种可能的实现方式中，所述第一安装座与所述第二安装座错开设置。

9、在一种可能的实现方式中，所述柔性绝热组件包括吊耳和柔性件，所述吊耳设置于所述第一安装座和所述第二安装座中至少一者上，所述柔性件与所述吊耳连接。

10、在一种可能的实现方式中，所述吊耳上开设有与所述柔性件相匹配的卡槽，所述卡槽沿所述吊耳的延伸方向间隔布置，所述柔性件与所述卡槽相抵接。

11、在一种可能的实现方式中，所述柔性件为连接绳。

12、在一种可能的实现方式中，所述柔性绝热组件还包括隔热垫，所述隔热垫固定于所述柔性件上，且位于所述柔性件与所述吊耳的接触面之间。

13、在一种可能的实现方式中，所述隔热垫为玻璃钢垫。

14、在一种可能的实现方式中，所述支撑结构的数量设置为至少两个，其中，两个所述支撑结构中一者的所述第一安装座与所述第二安装座错开设置，另一者的所述第一安装座与所述第二安装座相对设置。

15、在一种可能的实现方式中，所述支撑结构的数量设置为多个，各所述支撑结构两两成对设置，其中，一组所述支撑结构中一者的所述第一安装座与另一者的所述第二安装座相对设置。

16、本申请实施例提供的一种卧式容器，包括外壳、内胆和支撑结构，其中支撑结构包括第一安装座、第二安装座和柔性绝热组件。

17、第一安装座固定在外壳内壁上，第二安装座固定在内胆外壁上，柔性绝热组件的两端分别连接第一安装座和第二安装座。当卧式容器运输过程中，难免会经过转弯、爬坡以及下坡等路段，在惯性的作用下，内胆相对于外壳具有发生位移的趋势，此时，位于第一安装座和第二安装座之间的柔性绝热组件能够给予内胆拉力，以抵消内胆的惯性力，对内胆进行限位；同时，柔性绝热组件的导热系数低，可降低漏热，降低液化气的气化。

18、相比于现有技术中内胆的固定方式，本申请所提供的卧式容器，将外壳和内胆连接成为一个整体，解决了因运输过程中的受力不均的问题和降低支撑结构产生的漏热。

1.一种卧式容器，其特征在于，包括：

2.根据权利要求1所述的卧式容器，其特征在于，所述第一安装座(310)为第一安装环；

3.根据权利要求1所述的卧式容器，其特征在于，所述第一安装座(310)与所述第二安装座(320)错开设置。

4.根据权利要求3所述的卧式容器，其特征在于，所述柔性绝热组件(330)包括吊耳(331)和柔性件(332)，所述吊耳(331)设置于所述第一安装座(310)和所述第二安装座(320)中至少一者上，所述柔性件(332)与所述吊耳(331)连接。

5.根据权利要求4所述的卧式容器，其特征在于，所述吊耳(331)上开设有与所述柔性件(332)相匹配的卡槽，所述卡槽沿所述吊耳(331)的延伸方向间隔布置，所述柔性件(332)与所述卡槽相抵接。

6.根据权利要求4所述的卧式容器，其特征在于，所述柔性件(332)为连接绳。

7.根据权利要求4所述的卧式容器，其特征在于，所述柔性绝热组件(330)还包括隔热垫(332a)，所述隔热垫(332a)固定于所述柔性件(332)上，且位于所述柔性件(332)与所述吊耳(331)的接触面之间。

8.根据权利要求7所述的卧式容器，其特征在于，所述隔热垫(332a)为玻璃钢垫。

9.根据权利要求1至8任一项所述的卧式容器，其特征在于，所述支撑结构(300)的数量设置为至少两个，其中，两个所述支撑结构(300)中一者的所述第一安装座(310)与所述第二安装座(320)错开设置，另一者的所述第一安装座(310)与所述第二安装座(320)相对设置。

10.根据权利要求1至8任一项所述的卧式容器，其特征在于，所述支撑结构(300)的数量设置为多个，各所述支撑结构(300)两两成对设置，其中，一组所述支撑结构(300)中一者的所述第一安装座(310)与另一者的所述第二安装座(320)相对设置。
