一种用于风力发电系统的坠落防护安全带的制作方法

本技术涉及安全带，具体地说是一种用于风力发电系统的坠落防护安全带。

背景技术：

1、运维人员维修风力发电机组需要进行长时间的攀爬和在平台上的作业，这对安全带的舒适性、灵活性和安全性提出了极高要求。现有许多安全带在长时间悬挂状态下，腿部织带容易勒紧腿部造成运维人员身体不适的问题。

技术实现思路

1、为解决悬挂舒适性差、提高坠落防护的问题，本实用新型提供一种用于风力发电系统的坠落防护安全带，包括腰带和背带，所述的腰带前侧上端连接有背带的一端，背带的另一端穿过固定板连接腰带的后侧上端，背带上设有调节扣，腰带内侧设有腰垫，腰带一端设有母插口，腰带另一端设有和母插口相对应的公插口，腰带两侧通过固定带连接坐垫，坐垫下方设有连接槽，连接槽内交叉穿设有左连接带和右连接带，左连接带和右连接带的两端分别固定在腰带的前侧和后侧，左连接带和右连接带上各设有插接扣，固定板上设有连接环，连接环通过o型锁连接止坠器的一端，止坠器的另一端连接固定绳的一端，固定绳的另一端连接挂钩。

2、所述的腰带下端设有至少一个挂环，腰带上设有承重挂环。

3、所述的腰垫内侧设有若干凸起部，凸起部为半球形。

4、所述的坐垫内设有硬衬板，硬衬板呈“匚”字型。

5、所述的左连接带和右连接带上设有日字型调节扣。

6、所述的挂钩为自锁式安全钩。

7、本实用新型同现有技术相比，提高了长时间高空悬挂作业的舒适性，减轻了腰部的压迫感和疲劳，实现快速穿脱和调节和坠落保护，保证使用者操作的便捷性和安全性。

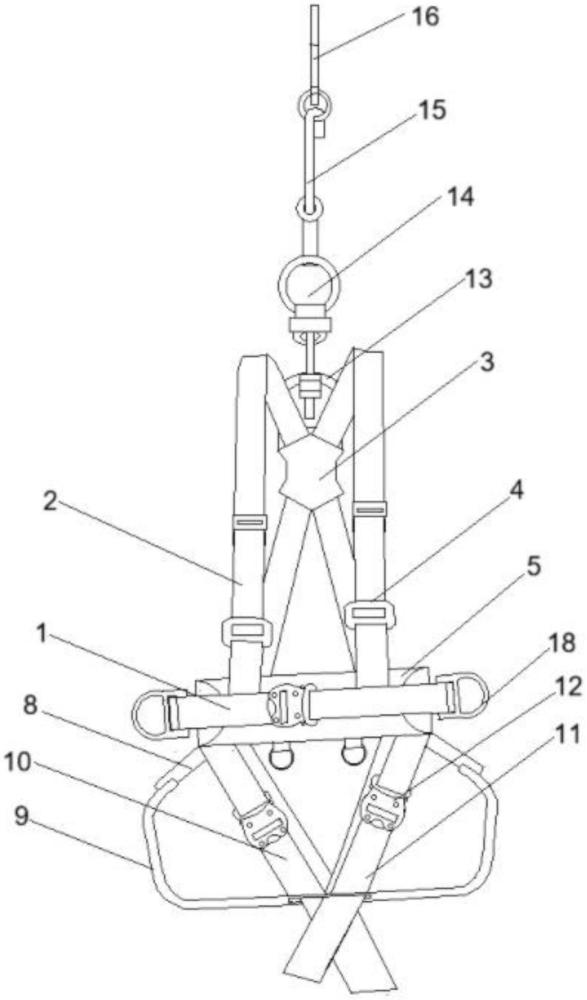

1.一种用于风力发电系统的坠落防护安全带，包括腰带（1）和背带（2），其特征在于：所述的腰带（1）前侧上端连接有背带（2）的一端，背带（2）的另一端穿过固定板（3）连接腰带（1）的后侧上端，背带（2）上设有调节扣（4），腰带（1）内侧设有腰垫（5），腰带（1）一端设有母插口（6），腰带（1）另一端设有和母插口（6）相对应的公插口（7），腰带（1）两侧通过固定带（3）连接坐垫（9），坐垫（9）下方设有连接槽，连接槽内交叉穿设有左连接带（10）和右连接带（11），左连接带（10）和右连接带（11）的两端分别固定在腰带（1）的前侧和后侧，左连接带（10）和右连接带（11）上各设有插接扣（12），固定板（3）上设有连接环（13），连接环（13）通过o型锁连接止坠器（14）的一端，止坠器（14）的另一端连接固定绳（15）的一端，固定绳（15）的另一端连接挂钩（16）。

2.根据权利要求1所述的一种用于风力发电系统的坠落防护安全带，其特征在于：所述的腰带（1）下端设有至少一个挂环（17），腰带（1）上设有承重挂环（18）。

3.根据权利要求1所述的一种用于风力发电系统的坠落防护安全带，其特征在于：所述的腰垫（5）内侧设有若干凸起部，凸起部为半球形。

4.根据权利要求1所述的一种用于风力发电系统的坠落防护安全带，其特征在于：所述的坐垫（9）内设有硬衬板，硬衬板呈“匚”字型。

5.根据权利要求1所述的一种用于风力发电系统的坠落防护安全带，其特征在于：所述的左连接带（10）和右连接带（11）上设有日字型调节扣。

6.根据权利要求1所述的一种用于风力发电系统的坠落防护安全带，其特征在于：所述的挂钩（16）为自锁式安全钩。
