一种高纯三氧化二铬制备含铬废液还原沉淀净化设备的制作方法

本发明涉及废水处理，特别涉及一种高纯三氧化二铬制备含铬废液还原沉淀净化设备。

背景技术：

1、含铬废液净化设备是指在制备高纯三氧化二铬过程中，用于处理所产生的含铬废液，通过还原、沉淀、过滤净化等步骤，将废液中的铬离子回收并净化废液的设备。

2、目前市面上多采用自然沉降或者过滤板过滤的方法进行净化，但是污染物在过滤分离时会产生大量的沉淀，在长时间使用后，过滤板表面或沉降池底部的污垢容易凝固板结，难以清理，从而导致滤孔堵塞，进而导致设备效率降低。

3、部分设备采用膜分离技术处理含铬废液，由于含铬废液经还原沉淀后会生成氢氧化铬的胶状物，该类胶状物极易在膜表面沉积形成细密的凝结层，导致膜通量降低，从而需要频繁对设备进行拆洗，进而提高了设备的维护成本。

4、因此，本申请提供了一种高纯三氧化二铬制备含铬废液还原沉淀净化设备来满足需求。

技术实现思路

1、本发明要解决的技术问题是提供一种高纯三氧化二铬制备含铬废液还原沉淀净化设备，以解决过滤板长时间使用过程中，过滤孔被堵塞，废液反应后的沉淀物容易在膜表面形成细密的胶状层，导致需要频繁拆洗的问题。

2、为解决上述技术问题，本发明提供如下技术方案：

3、一种高纯三氧化二铬制备含铬废液还原沉淀净化设备，包括净化设备本体，所述净化设备本体顶端筒体一侧连通有第一进液管，所述净化设备本体顶端筒体的另一侧连通有第二进液管；所述净化设备本体顶端筒体的上半部设置有反应组件，所述反应组件用于对废液进行化学处理；所述净化设备本体顶端筒体的下半部设置有净化组件，所述净化组件用于对处理后的液体进行过滤净化；所述净化组件的内部设置有若干个清理组件，所述清理组件用于对净化组件进行清理；所述清理组件的外部设置有驱动以及检测组件，所述驱动以及检测组件用于对清理组件进行驱动以及复位检测；所述反应组件包括有反应腔，所述反应腔开设在净化设备本体顶端筒体的上半部内侧，所述反应腔分别与第一进液管和第二进液管相连通，所述反应腔的内部底端固定连接有倾斜导液底座，所述反应腔的内部底端连通有异形导液管，所述异形导液管的两端外侧均通过螺杆与净化设备本体的顶端筒体固定连接。

4、可选地，所述净化组件包括有净化腔，所述净化腔开设在净化设备本体顶端筒体的下半部，所述净化腔与异形导液管的另一端相连通，所述净化腔的内部转动连接有中空旋转主轴。

5、可选地，所述净化组件包括有若干个陶瓷膜片，若干个所述陶瓷膜片固定连接在中空旋转主轴的外壁，若干个所述陶瓷膜片竖向等距分布在中空旋转主轴的外壁。

6、可选地，所述净化组件包括有若干个平面螺旋槽，若干个所述平面螺旋槽分别开设在陶瓷膜片的顶端外壁，位于下半部的若干个所述陶瓷膜片的底端均固定连接有若干个倾斜扰动桨，若干个所述倾斜扰动桨均环形阵列在位于下半部的若干个所述陶瓷膜片的底端外壁，每个所述倾斜扰动桨均与中空旋转主轴固定连接。

7、可选地，所述净化组件包括若干个安装座，若干个所述安装座分别固定连接在每个倾斜扰动桨的底端外壁，每个所述安装座的底端均转动连接有十字型扰动扇叶。

8、可选地，所述清理组件包括有若干个转动环，若干个所述转动环分别设置在若干个陶瓷膜片的上方，每个所述转动环均与中空旋转主轴转动连接，每个所述转动环的两端均转动连接有限位环，每个所述限位环均与中空旋转主轴的外壁固定连接，每个所述转动环的一侧外壁固定连接有楔形箱。

9、可选地，所述清理组件包括有滑动环，所述滑动环设置在楔形箱的内部，所述滑动环的底端固定连接有连接管，所述连接管的一侧内部连通有三个喷头，中部所述喷头的底端固定连接有浮动连接架，所述浮动连接架的伸缩端转动连接有滚珠，所述滚珠与平面螺旋槽的内壁相契合，所述滚珠与平面螺旋槽数量一致，且一一对应。

10、可选地，所述驱动以及检测组件包括两个滑槽，两个所述滑槽分别开设在楔形箱的两侧内壁，两个所述滑槽之间滑动连接有滑杆，所述滑杆与滑动环滑动连接，所述滑动环的一侧设置有两个连接环，靠近所述滑动环一侧的连接环与滑杆滑动连接，靠近所述滑杆端部的连接环与楔形箱的内壁固定连接。

11、可选地，所述驱动以及检测组件包括有弹簧，所述弹簧套设在滑杆的外壁，所述弹簧的两端分别与两个连接环固定连接，所述弹簧的外部套设有波纹管，所述波纹管的两端分别与两个连接环固定连接，所述滑杆的两端底部均固定连接有微型电动推杆，所述微型电动推杆与楔形箱的底端内壁固定连接，移动端所述连接环的一侧外壁固定连接有异形挤压杆，靠近所述滑动环的楔形箱内壁内嵌有微型压力传感器，所述微型压力传感器与异形挤压杆相配合。

12、可选地，所述净化设备本体的底端箱体一侧安装有排液管，所述排液管通过旋转接头与中空旋转主轴的端部相连通，所述净化设备本体的底端箱体底端安装有排渣管，所述排渣管与净化腔相连通。

13、本发明与现有技术相比，至少具有如下有益效果：

14、上述方案中，通过由倾斜扰动桨、十字型扰动扇叶及陶瓷膜片表面平面螺旋槽组合形成多级扰动结构，在中空旋转主轴带动陶瓷膜片旋转时，倾斜扰动桨对液体进行切向引导，从而通过流动的废液对陶瓷膜盘表面进行高速冲刷，再通过十字型扰动扇叶在液流冲击下产生的被动旋转，将流体细化成大量微小涡流，从而打散沉积物，进一步引导液体沿平面螺旋槽的螺旋路径流动并形成湍流，进而剥离附着在膜面的污染物，实现自清洁的目的，进一步延长了膜的使用寿命。

15、通过滚珠以及喷头与平面螺旋槽的相配合，在清理时，通过微型电动推杆推动喷头和滚珠下移，滚珠进入平面螺旋槽内，再通过陶瓷膜片低速旋转，促使滚珠沿螺旋路径由外向内导向移动，从而带动喷头沿螺旋轨迹对陶瓷膜片表面及平面螺旋槽内壁进行高压喷淋冲洗，进一步对陶瓷膜盘表面进行清理，进而减少因频繁拆洗导致的零件损耗。

16、通过滚珠、滑动环、连接环以及弹簧组合，确保在单次清洗完毕后，滚珠以及喷头能够进行复位，同时再通过微型压力传感器以及异形挤压杆进行配合，如果传感器检测到的压力值达到预设阈值，表明弹簧弹性良好，如果没有达到阈值或者检测不出压力值，则提示弹簧弹性不足或其他结构存在问题，从而对弹簧状态或者楔形座内部的零件进行实时监测，减少因弹簧失效或零件卡顿导致的清洗不到位。

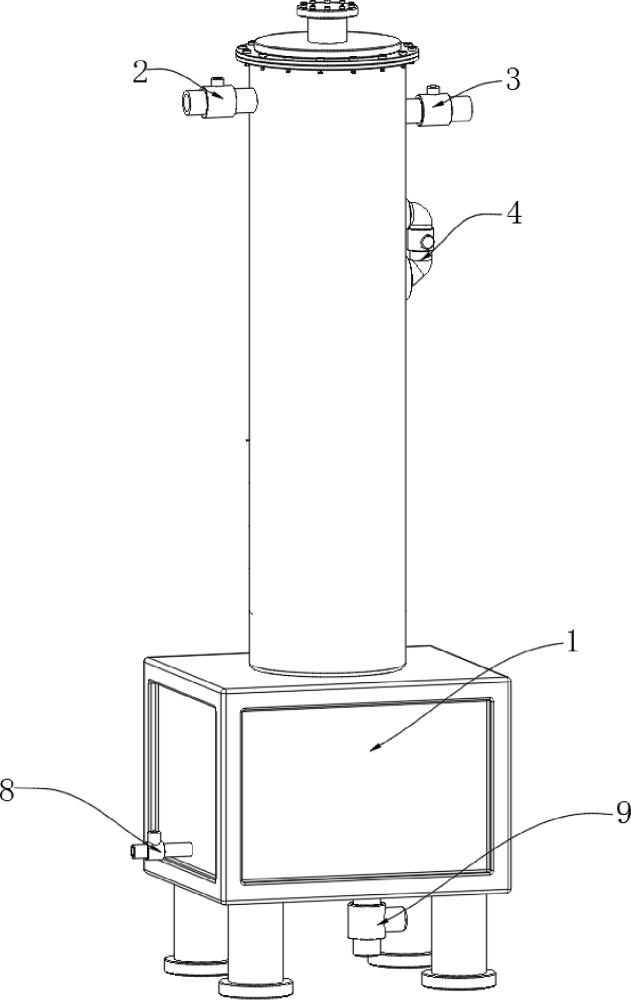

1.一种高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，包括净化设备本体（1），所述净化设备本体（1）顶端筒体一侧连通有第一进液管（2），所述净化设备本体（1）顶端筒体的另一侧连通有第二进液管（3）；

2.根据权利要求1所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述净化组件（5）包括有净化腔（501），所述净化腔（501）开设在净化设备本体（1）顶端筒体的下半部，所述净化腔（501）与异形导液管（403）的另一端相连通，所述净化腔（501）的内部转动连接有中空旋转主轴（502）。

3.根据权利要求2所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述净化组件（5）包括有若干个陶瓷膜片（503），若干个所述陶瓷膜片（503）固定连接在中空旋转主轴（502）的外壁，若干个所述陶瓷膜片（503）竖向等距分布在中空旋转主轴（502）的外壁。

4.根据权利要求3所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述净化组件（5）包括有若干个平面螺旋槽（504），若干个所述平面螺旋槽（504）分别开设在陶瓷膜片（503）的顶端外壁，位于下半部的若干个所述陶瓷膜片（503）的底端均固定连接有若干个倾斜扰动桨（505），若干个所述倾斜扰动桨（505）均环形阵列在位于下半部的若干个所述陶瓷膜片（503）的底端外壁，每个所述倾斜扰动桨（505）均与中空旋转主轴（502）固定连接。

5.根据权利要求4所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述净化组件（5）包括若干个安装座（506），若干个所述安装座（506）分别固定连接在每个倾斜扰动桨（505）的底端外壁，每个所述安装座（506）的底端均转动连接有十字型扰动扇叶（507）。

6.根据权利要求4所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述清理组件（6）包括有若干个转动环（602），若干个所述转动环（602）分别设置在若干个陶瓷膜片（503）的上方，每个所述转动环（602）均与中空旋转主轴（502）转动连接，每个所述转动环（602）的两端均转动连接有限位环（601），每个所述限位环（601）均与中空旋转主轴（502）的外壁固定连接，每个所述转动环（602）的一侧外壁固定连接有楔形箱（603）。

7.根据权利要求6所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述清理组件（6）包括有滑动环（604），所述滑动环（604）设置在楔形箱（603）的内部，所述滑动环（604）的底端固定连接有连接管（605），所述连接管（605）的一侧内部连通有三个喷头（606），中部所述喷头（606）的底端固定连接有浮动连接架（607），所述浮动连接架（607）的伸缩端转动连接有滚珠（608），所述滚珠（608）与平面螺旋槽（504）的内壁相契合，所述滚珠（608）与平面螺旋槽（504）数量一致，且一一对应。

8.根据权利要求1所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述驱动以及检测组件（7）包括两个滑槽（702），两个所述滑槽（702）分别开设在楔形箱（603）的两侧内壁，两个所述滑槽（702）之间滑动连接有滑杆（701），所述滑杆（701）与滑动环（604）滑动连接，所述滑动环（604）的一侧设置有两个连接环（705），靠近所述滑动环（604）一侧的连接环（705）与滑杆（701）滑动连接，靠近所述滑杆（701）端部的连接环（705）与楔形箱（603）的内壁固定连接。

9.根据权利要求8所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述驱动以及检测组件（7）包括有弹簧（703），所述弹簧（703）套设在滑杆（701）的外壁，所述弹簧（703）的两端分别与两个连接环（705）固定连接，所述弹簧（703）的外部套设有波纹管（704），所述波纹管（704）的两端分别与两个连接环（705）固定连接，所述滑杆（701）的两端底部均固定连接有微型电动推杆（706），所述微型电动推杆（706）与楔形箱（603）的底端内壁固定连接，移动端所述连接环（705）的一侧外壁固定连接有异形挤压杆（708），靠近所述滑动环（604）的楔形箱（603）内壁内嵌有微型压力传感器（707），所述微型压力传感器（707）与异形挤压杆（708）相配合。

10.根据权利要求3所述的高纯三氧化二铬制备含铬废液还原沉淀净化设备，其特征在于，所述净化设备本体（1）的底端箱体一侧安装有排液管（8），所述排液管（8）通过旋转接头与中空旋转主轴（502）的端部相连通，所述净化设备本体（1）的底端箱体底端安装有排渣管（9），所述排渣管（9）与净化腔（501）相连通。
