一种强化侧流污泥水解功能的超声波集成装置的制作方法

本技术涉及强化侧流污泥水解，特别涉及一种强化侧流污泥水解功能的超声波集成装置。

背景技术：

1、在污水处理中常用的工艺中，生物处理工艺被认为是一种应用前景广阔、可持续发展的治理技术，而强化侧流污泥水解功能的超声波集成装置是一种用于污泥处理的设备，主要用于提升污水处理系统的效率和性能；

2、现有超声波集成装置的集成柜，为适配设备整体安装空间，通常设计为紧凑型结构，内部元器件排布密集，可操作空间狭窄，当装置发生故障需维修时，工作人员手持维修工具伸入柜内操作时，易受空间限制导致动作受阻，不仅难以快速定位和处理故障，还可能因操作不便碰损周边元器件，延长设备停机时间，影响污水处理系统的稳定运行，同时也增加了维修作业的难度与安全风险。

技术实现思路

1、本实用新型的目的是提供一种强化侧流污泥水解功能的超声波集成装置，用以解决现有的一种强化侧流污泥水解功能的超声波集成装置维修空间较为狭窄，不便工作人员手持工具进行维修操作的缺陷。

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种强化侧流污泥水解功能的超声波集成装置，包括超声波集成结构；

3、维护结构：所述维护结构同轴安装于超声波集成结构的内部；

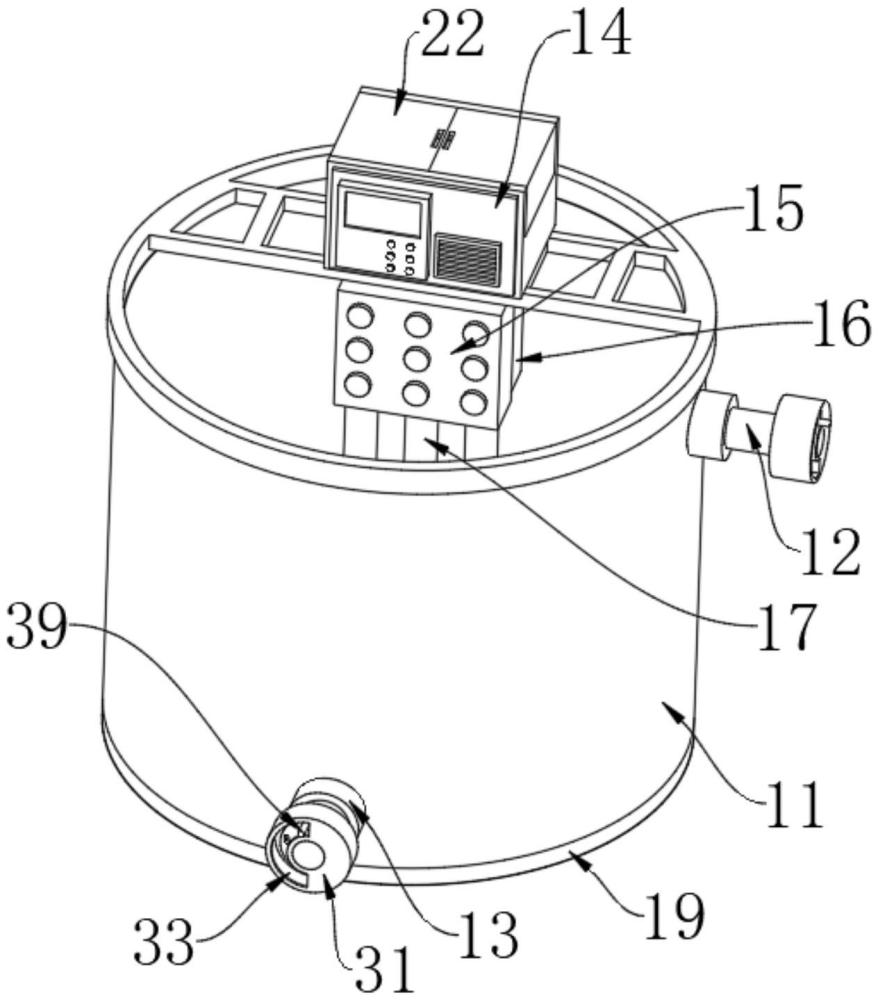

4、超声波集成结构：所述超声波集成结构包括侧流水解池、超声波发生器集成柜、超声波模块装置、超声波震板和超声波发生器本体；

5、所述超声波发生器集成柜固定连接于侧流水解池的顶部右侧，超声波模块装置固定连接于超声波发生器集成柜的底部右侧，超声波震板固定连接于超声波模块装置的内腔，超声波发生器本体固定连接于超声波震板的底端；

6、维护结构：所述维护结构包括安装架、翻盖、固定齿轮和磁条；

7、所述安装架固定连接于超声波发生器集成柜的内部两端，翻盖转动连接于安装架的内侧，固定齿轮固定连接于安装架的一端，磁条固定连接于翻盖的一端。

8、优选的，所述维护结构还包括放置架和齿板；

9、所述放置架滑动连接于超声波发生器集成柜的内部，齿板固定连接于放置架的两端。

10、优选的，所述固定齿轮和齿板为啮合连接，磁条的数量为两组，两组磁条设置在彼此的对立面，两组磁条之间为磁吸连接。

11、优选的，所述翻盖的数量为两组，两组翻盖的转动角度为九十度。

12、优选的，所述超声波集成结构还包括进水口、出水口、控制器模块和热炭化处理装置；

13、所述进水口固定连接于侧流水解池的外侧上部，出水口固定连接于侧流水解池的外侧下部，控制器模块固定连接于放置架的顶端。

14、优选的，还包括防漏结构；

15、所述防漏结构包括两组辅助筒、延伸槽、贯穿槽和滑槽；

16、两组所述辅助筒分别固定连接于进水口和出水口的一端，延伸槽开设于辅助筒的内壁，贯穿槽开设于辅助筒的外部，滑槽开设于辅助筒的内部。

17、优选的，所述防漏结构还包括弹簧卡块、圆柱、圆环、导向槽和手柄；

18、所述弹簧卡块滑动连接于滑槽的内部，圆柱固定连接于弹簧卡块的一端，圆环转动连接于辅助筒的内部，导向槽开设于圆环的内部，手柄固定连接于圆环的一侧。

19、本实用新型提供的一种强化侧流污泥水解功能的超声波集成装置，其优点在于：

20、本实用新型，通过设置维护结构，通过安装架和翻盖之间辅助配合，当向上翻转两组翻盖的同时，可以解除两组翻盖之间形成的磁吸连接，并使放置架在磁条的内部进行垂直上升，可以方便工作人员对超声波发生器集成柜进行维修，同时为工作人员提供了较为富裕的操作空间，降低了损坏周边元器件的几率，缩短了停机时间。

21、基于上述有益效果，设有防漏结构，通过辅助筒和延伸槽之间辅助配合，当转动手柄的同时，可以带动四组弹簧卡块在滑槽的内部进行导向滑动，并通过延伸槽收缩至辅助筒的内部，可以增加水管和进水口、出水口之间连接的稳定性，防止污水在排放的过程中发生漏水的现象，有效的保护了工作环境。

1.一种强化侧流污泥水解功能的超声波集成装置，包括超声波集成结构，其特征在于：

2.根据权利要求1所述的一种强化侧流污泥水解功能的超声波集成装置，其特征在于，所述维护结构还包括放置架(25)和齿板(26)；

3.根据权利要求2所述的一种强化侧流污泥水解功能的超声波集成装置，其特征在于，所述固定齿轮(23)和齿板(26)为啮合连接，磁条(24)的数量为两组，两组磁条(24)设置在彼此的对立面，两组磁条(24)之间为磁吸连接。

4.根据权利要求2所述的一种强化侧流污泥水解功能的超声波集成装置，其特征在于，所述翻盖(22)的数量为两组，两组翻盖(22)的转动角度为九十度。

5.根据权利要求1所述的一种强化侧流污泥水解功能的超声波集成装置，其特征在于，所述超声波集成结构还包括进水口(12)、出水口(13)、控制器模块(18)和热炭化处理装置(19)；

6.根据权利要求5所述的一种强化侧流污泥水解功能的超声波集成装置，其特征在于，还包括防漏结构；

7.根据权利要求6所述的一种强化侧流污泥水解功能的超声波集成装置，其特征在于，所述防漏结构还包括弹簧卡块(35)、圆柱(36)、圆环(37)、导向槽(38)和手柄(39)；
