一种折叠式工程设备支撑伸缩杆的制作方法

本申请涉及伸缩杆，具体是一种折叠式工程设备支撑伸缩杆。

背景技术：

1、在工程建设领域，依据gb50500-2013等相关规范，工程设备作为构成永久工程的核心组成部分，涵盖了机电设备、金属结构设备及仪器装置等多个类别。这些设备需与建筑物实现永久性结合，并且其设计寿命需与工程主体保持一致，这就对工程设备在安装、调试及后续维护过程中的稳定性和安全性提出了极高要求。

2、为满足工程设备在不同场景下的支撑需求，支撑装置发挥着关键作用，其中用于工程设备支撑的伸缩杆是核心组成部分。现有技术中的这类伸缩杆通常由移动底座、多级液压伸缩杆以及液压杆构成。其中，多级液压伸缩杆铰接在移动底座上，能够实现水平和竖直状态的转换；液压杆同样铰接在底座上，且与多级液压伸缩杆的中部相铰接，其主要作用是驱动多级液压伸缩杆在底座上进行0-180度之间的角度调节，从而适应工程设备在不同作业位置的支撑需要。

3、但在实际使用的过程中，当多级液压伸缩杆进行水平折叠放置时，由于其头部较重，一般会在头部底部放置一个支撑块来对头部进行支撑。但在移动底座移动的过程中，不可避免地会产生颠簸力，这种颠簸力会直接传递至多级液压伸缩杆的头部，导致头部产生上下颠簸。在此情况下，多级液压伸缩杆的头部会与支撑块发生往复的撞击，不仅会产生噪音，同时还会加剧支撑块与多级液压伸缩杆头部的磨损，影响装置的使用寿命和使用效果。

4、因此，本申请提供一种折叠式工程设备支撑伸缩杆，以解决上述问题。

技术实现思路

1、本申请提供一种折叠式工程设备支撑伸缩杆，旨在解决背景技术中提出的现有的用于工程设备支撑的多级液压伸缩杆在水平折叠放置且移动底座移动时，多级液压伸缩杆的头部会与支撑块发生往复撞击，产生噪音，同时加剧支撑块与多级液压伸缩杆头部磨损等问题。

2、为实现上述目的，本申请提供如下技术方案：一种折叠式工程设备支撑伸缩杆，包括移动底座、铰接在所述移动底座的一端的多级液压伸缩杆以及铰接在所述底座上用于驱动所述多级液压伸缩杆绕着与底座的铰接点进行0-180°角度调节的液压杆，且液压杆的输出端与所述多级液压伸缩杆的中部铰接。

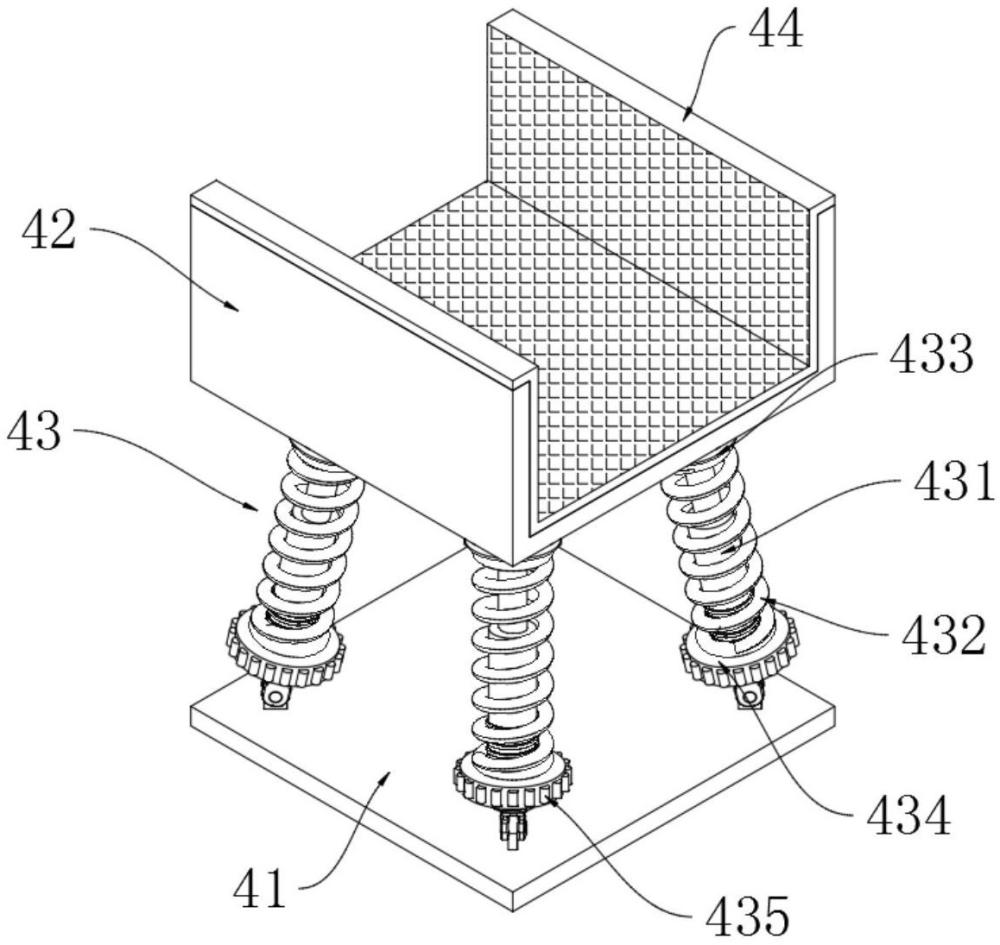

3、为了降低多级液压伸缩杆的头部磨损：还包括设置在所述移动底座上用于对多级液压伸缩杆的头部支撑的缓冲支撑机构；所述缓冲支撑机构包括固定设置在所述底座上的底板、设置在所述底板的正上方的支撑板以及设置在所述底板与所述支撑板之间的缓冲件，所述支撑板的顶部固定连接有缓冲垫。当多级液压伸缩杆折叠至与移动底座平行时，其头部放置在缓冲支撑机构的缓冲垫上。移动底座移动产生颠簸力时，颠簸力传递至多级液压伸缩杆的头部，头部对缓冲垫和支撑板施加压力，支撑板将力传递给缓冲件，缓冲件通过自身的形变或阻尼作用吸收和消耗颠簸力，从而减少头部的上下颠簸幅度，避免头部与支撑结构发生剧烈的往复撞击。

4、优选的，所述缓冲件设置有四个，四个所述缓冲件铰接在所述底板与所述支撑板之间四角，且相邻缓冲件呈“八”字形结构。能够从多个方向对支撑板进行支撑和缓冲，提升缓冲支撑机构的稳定性和缓冲效果。这种结构使得缓冲件在承受来自不同方向的力时都能发挥作用，分散压力，避免单个缓冲件受力过大而损坏，同时进一步增强了对多级液压伸缩杆头部的缓冲保护，减少磨损和噪声。

5、优选的，所述支撑板与所述缓冲垫均呈u形状结构。除了支撑板能对多级液压伸缩杆的端部进行左右限位外，还能更好地适配多级液压伸缩杆头部的形状，增加头部与支撑结构的接触面积，使支撑更加稳固。缓冲垫的u型结构也能更全面地包裹住头部的底部和两侧，进一步增强缓冲效果，减少头部在左右方向上的晃动，从而降低磨损和噪声，提升支撑的可靠性。

6、优选的，所述缓冲件包括液压阻尼器以及套设在所述液压阻尼器外部的缓冲弹簧，所述液压阻尼器的底部与所述底板铰接，所述液压阻尼器的输出轴与所述支撑板铰接，所述液压阻尼器的输出端上固定套设有与所述缓冲弹簧的顶部相抵触的固定板。缓冲件由液压阻尼器和套设在其外部的缓冲弹簧组成，结合了弹簧的弹性和阻尼器的耗能特性，缓冲效果更佳。缓冲件利用液压阻尼器与缓冲弹簧等部件的配合构成，缓冲弹簧能够快速吸收冲击力并蓄力，液压阻尼器则可以消耗缓冲弹簧释放的能量，避免产生反弹力，使多级液压伸缩杆头部的颠簸快速平稳下来，有效减少头部与支撑结构之间的撞击，降低噪声和磨损。

7、优选的，为了方便对缓冲弹簧的弹性势能进行调节：所述液压阻尼器的底部螺纹套设有与所述缓冲弹簧的底部相抵触的调节板，所述调节板的外侧壁固定连接有多个凸杆，多个所述凸杆呈环形布设在所述调节板的外侧壁上。通过改变调节板的位置可以改变缓冲弹簧的压缩量，从而调节缓冲弹簧的弹性势能，使缓冲件能够适应不同重量的多级液压伸缩杆头部或不同程度的颠簸情况，增强装置的适用性和灵活性。凸杆的设置方便操作人员转动调节板，使调节过程更加便捷省力。

8、优选的，为了方便多级液压伸缩杆的安装：所述多级液压伸缩杆底部的两侧均固定连接有固定杆，所述固定杆上套设有轴承座，所述轴承座通过螺栓固定安装在所述移动底座上。使得多级液压伸缩杆与移动底座的铰接更加稳固可靠，安装和拆卸过程方便快捷。同时，轴承座与固定杆的配合能够减少多级液压伸缩杆转动时的摩擦阻力，使角度调节更加顺畅，降低部件的磨损，延长装置的使用寿命。

9、本申请通过缓冲支撑机构能够有效降低多级液压伸缩杆头部的磨损。其中，底板为整个机构提供稳定的安装基础，支撑板直接承载多级液压伸缩杆头部的重量，缓冲件可以缓冲移动底座移动时产生的颠簸力，减少头部与支撑结构之间的撞击力度，缓冲垫进一步起到缓冲和保护作用，避免多级液压伸缩杆头部与支撑板直接硬性接触，从而降低噪声，减轻磨损，延长装置的使用寿命，提升使用效果。

10、本申请缓冲件利用液压阻尼器与缓冲弹簧等部件的配合构成，缓冲弹簧能够快速吸收冲击力并蓄力，液压阻尼器则可以消耗缓冲弹簧释放的能量，避免产生反弹力，使多级液压伸缩杆头部的颠簸快速平稳下来，有效减少头部与支撑结构之间的撞击，降低噪声和磨损。

11、本申请通过改变调节板的位置可以改变缓冲弹簧的压缩量，从而调节缓冲弹簧的弹性势能，使缓冲件能够适应不同重量的多级液压伸缩杆头部或不同程度的颠簸情况，增强装置的适用性和灵活性。凸杆的设置方便操作人员转动调节板，使调节过程更加便捷省力。

1.一种折叠式工程设备支撑伸缩杆，包括移动底座（1）、铰接在所述移动底座（1）的一端的多级液压伸缩杆（2）以及铰接在所述底座（1）上用于驱动所述多级液压伸缩杆（2）绕着与底座（1）的铰接点进行0-180°角度调节的液压杆（3），且液压杆（3）的输出端与所述多级液压伸缩杆（2）的中部铰接；

2.根据权利要求1所述的折叠式工程设备支撑伸缩杆，其特征在于：所述缓冲件（43）设置有四个，四个所述缓冲件（43）铰接在所述底板（41）与所述支撑板（42）之间四角，且相邻缓冲件（43）呈“八”字形结构。

3.根据权利要求1所述的折叠式工程设备支撑伸缩杆，其特征在于：所述支撑板（42）与所述缓冲垫（44）均呈u形状结构。

4.根据权利要求1所述的折叠式工程设备支撑伸缩杆，其特征在于：所述缓冲件（43）包括液压阻尼器（431）以及套设在所述液压阻尼器（431）外部的缓冲弹簧（432），所述液压阻尼器（431）的底部与所述底板（41）铰接，所述液压阻尼器（431）的输出轴与所述支撑板（42）铰接，所述液压阻尼器（431）的输出端上固定套设有与所述缓冲弹簧（432）的顶部相抵触的固定板（433）。

5.根据权利要求4所述的折叠式工程设备支撑伸缩杆，其特征在于：所述液压阻尼器（431）的底部螺纹套设有与所述缓冲弹簧（432）的底部相抵触的调节板（434），所述调节板（434）的外侧壁固定连接有多个凸杆（435），多个所述凸杆（435）呈环形布设在所述调节板（434）的外侧壁上。

6.根据权利要求1所述的折叠式工程设备支撑伸缩杆，其特征在于：所述多级液压伸缩杆（2）底部的两侧均固定连接有固定杆（21），所述固定杆（21）上套设有轴承座（22），所述轴承座（22）通过螺栓固定安装在所述移动底座（1）上。
