可抬升部件的铰链及具有其的开阖装置的制作方法

本发明关于一种铰链及开阖装置，更特别的是关于一种可抬升部件的铰链及具有其的开阖装置。

背景技术：

1、笔记本电脑、折叠式手机等装置具有可相对开阖的上盖与基座的结构，其通过具有转轴的铰链以带动上盖与基座相对旋转。

2、然而铰链仅有带动旋转的功能是不够的，出于机构散热或使机壳让位等需求，需要一种特殊的铰链，提供在旋转的同时还能使上盖与基座相对分离的功能。

技术实现思路

1、因此，为解决现有铰链的种种问题，本发明提出一种可抬升部件的铰链及具有其的开阖装置。

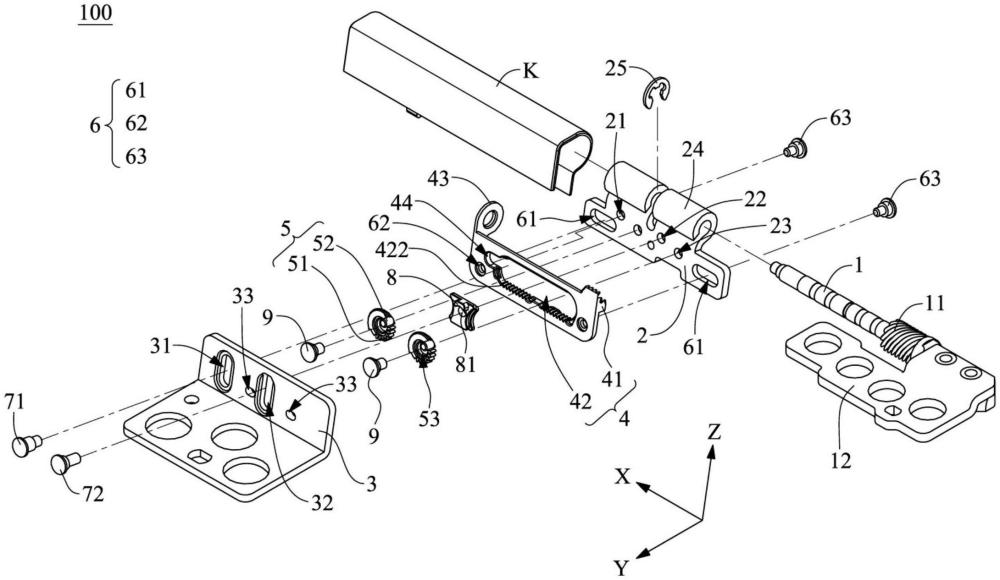

2、为达上述目的及其他目的，本发明提出一种可抬升部件的铰链，其包含：一转轴，该转轴的表面设有一螺旋沟槽；一转轴载架，连接于该转轴，该转轴载架被设置为不受该转轴转动带动且该转轴载架可带动该转轴在异于该转轴的轴向的一抬升方向移动；一承架，开设有一轴孔；一驱动滑块，具有一螺合部，该螺合部螺合于该螺旋沟槽，该驱动滑块还开设有一镂空区，该镂空区的远离该转轴的一侧设有一齿槽；至少一驱动齿轮，设置于该镂空区，该驱动齿轮包括一齿部及一凸柱，该齿部啮合于该齿槽，该凸柱偏心于该驱动齿轮的圆心，该凸柱插设于该轴孔中且该凸柱被配置为在该抬升方向上与该承架干涉；以及一轴向滑轨组件，包括开设于该转轴载架的一轴向滑轨、开设于该驱动滑块的一容置孔、以及一滑柱，该轴向滑轨沿该轴向延伸，该滑柱设置于该容置孔中且被设置为可在该轴向滑轨中滑移，该转轴载架通过该滑柱而在该抬升方向上连动于该驱动滑块。

3、于本发明的一实施例中，该驱动滑块还具有一轴套部，该转轴穿过该轴套部。

4、于本发明的一实施例中，该驱动滑块设置于该转轴载架及该承架之间。

5、于本发明的一实施例中，还包括一第一抬升件，该承架开设有沿该抬升方向的一第一抬升沟槽，该第一抬升件连接于该驱动滑块并被配置为可在该第一抬升沟槽中滑移。

6、于本发明的一实施例中，该驱动齿轮的数量为二，该轴孔的数量为二。

7、于本发明的一实施例中，还包括一维持件，设置于该两个驱动齿轮之间，该维持件的相对两侧分别提供一弧形滑轨以使该驱动齿轮沿该弧形滑轨转动。

8、于本发明的一实施例中，还包括一第二抬升件，该承架开设有沿该抬升方向的一第二抬升沟槽，该第二抬升件固定于该维持件并被配置为可在该第二抬升沟槽中滑移。

9、于本发明的一实施例中，还包括一固定件，该固定件穿过该驱动齿轮并连接于该转轴载架。

10、于本发明的一实施例中，该转轴载架还包括一e型扣环及两个胞圆部，该两个胞圆部环绕该转轴，该e型扣环设置于该两个胞圆部中间并环绕该转轴。

11、本发明又提出一种开阖装置，其包含：一基座；一上盖；以及如前述的可抬升部件的铰链，该转轴连接于该上盖，该承架连接于该基座。

12、借此，本发明的可抬升部件的铰链及具有其的开阖装置可通过旋转转轴，使与转轴相连接的部件逐渐被抬升，而达到同步旋转与抬升的功能。

1.一种可抬升部件的铰链，其特征在于，包含：

2.根据权利要求1所述的可抬升部件的铰链，其特征在于，该驱动滑块还具有一轴套部，该转轴穿过该轴套部。

3.根据权利要求1所述的可抬升部件的铰链，其特征在于，该驱动滑块设置于该转轴载架及该承架之间。

4.根据权利要求1所述的可抬升部件的铰链，其特征在于，还包括一第一抬升件，该承架开设有沿该抬升方向的一第一抬升沟槽，该第一抬升件连接于该驱动滑块并被配置为可在该第一抬升沟槽中滑移。

5.根据权利要求1所述的可抬升部件的铰链，其特征在于，该驱动齿轮的数量为二，该轴孔的数量为二。

6.根据权利要求5所述的可抬升部件的铰链，其特征在于，还包括一维持件，设置于两个驱动齿轮之间，该维持件的相对两侧分别提供一弧形滑轨以使该驱动齿轮沿该弧形滑轨转动。

7.根据权利要求6所述的可抬升部件的铰链，其特征在于，还包括一第二抬升件，该承架开设有沿该抬升方向的一第二抬升沟槽，该第二抬升件固定于该维持件并被配置为可在该第二抬升沟槽中滑移。

8.根据权利要求1所述的可抬升部件的铰链，其特征在于，还包括一固定件，该固定件穿过该驱动齿轮并连接于该转轴载架。

9.根据权利要求1所述的可抬升部件的铰链，其特征在于，该转轴载架还包括一e型扣环及两个胞圆部，该两个胞圆部环绕该转轴，该e型扣环设置于该两个胞圆部中间并环绕该转轴。

10.一种开阖装置，其特征在于，包含：
