一种齿轮式可调节万向转接装置的制作方法

本发明属于摄影器材配件，具体涉及一种齿轮式可调节万向转接装置，可应用于运动相机、云台、自拍杆及单车夹等摄影配套设备。

背景技术：

1、随着户外拍摄、运动摄像行业快速发展，运动相机配套的万向转接装置成为主流外设，主要用于连接相机与各类支撑配件，以切换不同拍摄角度。 目前市面上传统万向转接结构多采用纯阻尼转轴、单铰接结构，存在诸多缺陷：第一，阻尼结构长期使用易磨损、松动、打滑，定位稳定性差，承重能力不足；第二，多数产品仅支持单一维度角度调节，无法实现俯仰、周向双方向联动调节，难以适配复杂拍摄场景；第三，接口形式单一，无法兼容 1/4阿莱定位、阿莱定位孔等主流摄影标准接口，配件转接通用性弱。 针对现有技术存在的定位不牢、调节维度少、接口适配范围窄等问题，本发明提出一种齿轮式可调节万向转接装置。

技术实现思路

1、本发明的目的在于克服现有传统转接装置易打滑、定位精度低、角度调节单一、接口兼容性差的缺陷，提供一种齿轮式可调节万向转接装置。该装置通过双齿轮齿盘啮合的硬性定位结构，实现俯仰与周向双维度的档位式旋转调节，结构刚性强，配件适配范围广。

2、为实现上述目的，本发明采用如下技术方案： 一种齿轮式可调节万向转接装置，包括角度调节轴、滚花螺母、手拧锁紧手轮、转接组件、双齿转轴座以及带齿定位座。 所述角度调节轴与滚花螺母配合装配，角度调节轴下端设置齿轮结构，该齿轮与双齿转轴座侧面齿轮相啮合，构成第一维度多档位旋转调节；所述双齿转轴座底部与带齿定位座采用齿盘啮合方式连接，实现第二维度多档位旋转调节；所述转接组件通过沉头螺丝固定安装在双齿转轴座内部，双齿转轴座侧部装配手拧锁紧手轮，可实现俯仰调节结构和水平周向结构的同步锁紧与松开，完成角度定位固定； 所述角度调节轴顶部集成 1/4 阿莱定位结构，所述带齿定位座底端集成阿莱定位孔。进一步地，所述角度调节轴与双齿转轴座组成的俯仰调节机构，旋转调节范围为俯仰±90°；所述带齿定位座可沿竖直轴心进行水平360°周向旋转。 进一步地，本装置可通过上下两端的阿莱定位结构，适配自拍杆、单车夹、摄影云台等多种外接配件。

3、与现有技术相比，本发明具有以下有益效果：

4、1.定位稳固、防松防滑：本发明采用双段齿轮、齿盘硬性啮合锁止结构，替代传统阻尼结构，依靠齿牙咬合实现定位，承重能力强，长期使用不易松动、打滑，定位精度更高。

5、2.双维度全域角度调节：设备支持俯仰±90°旋转、底座水平360°周向旋转，双轴联动可实现全方位角度调节，满足多元化角度拍摄需求。

6、3.接口通用性强：顶部有 1/4 阿莱定位结构、底部有1/4阿莱定位孔结构，双接口结构设计可兼容市面大多数运动相机及摄影配套配件，转接范围广。

7、4.结构紧凑、耐用性佳：整体零部件集成度高，体积小巧、便于携带；内部增设胶垫、垫片等辅助结构，进一步提升结构减震效果，延长使用寿命。

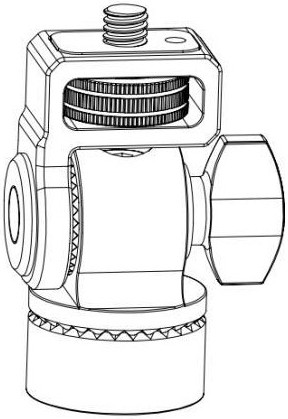

8、图1为发明的立体图；

9、图2为发明的主视图；

10、图3为本发明的主视图的剖视图；

11、图4为本发明的零件分解图；

12、图5为本发明的角度调节轴示意图；

13、图6为本发明的滚花螺母示意图；

14、图7为本发明的手拧锁紧手轮示意图；

15、图8为本发明的转接组件示意图；

16、图9为本发明的转接组件后视图；

17、图10为本发明的双齿转轴座示意图；

18、图11为本发明的带齿定位座示意图。

19、图中：1、角度调节轴，1-1、胶垫沉槽，1-2、矮杯螺丝孔，1-3、定位柱孔，1-4、滚花螺母槽，1-5、沉头螺丝孔，1-6、防滑啮合齿一，2、滚花螺母，2-1、螺丝过孔，2-2侧面小孔，3、手拧锁紧手轮,3-1、贯穿螺丝孔，3-2、螺丝头沉槽，4、转接组件，4-1、垫片沉槽通孔，4-2、螺丝孔，4-3、螺杆，4-4、螺杆螺孔，5、双齿转轴座，5-1、横向通孔，5-2、防滑啮合齿二，5-3、防滑啮合齿三，5-4、上下通孔，6、带齿定位座，6-1、螺纹孔，6-2、防滑啮合齿四，7、胶垫，8、矮杯头螺丝一，9、沉头螺丝，10、弹簧一，11、胶垫二，12、半圆头螺丝，13、垫片一，14、垫片二，15、弹簧二，16、矮杯头螺丝二。

1.一种齿轮式可调节万向转接装置，其特征在于：包括角度调节轴、滚花螺母、手拧锁紧手轮、转接组件、双齿转轴座以及带齿定位座；所述角度调节轴与滚花螺母配合装配，角度调节轴下端设置齿轮结构，该齿轮与双齿转轴座侧面齿轮相啮合，构成第一维度俯仰旋转调节结构；所述转接组件通过沉头螺丝固定安装在双齿转轴座内部，双齿转轴座侧部装配手拧锁紧手轮，用于竖直方向俯仰角度锁止固定；所述双齿转轴座底部与带齿定位座采用齿盘端面啮合方式连接，构成第二维度水平方向周向旋转调节结构；所述手拧锁紧手轮外侧“翼展”结构，无需辅助工具即可手动完成双维度档位角度的锁紧与松开操作。

2.根据权利要求1所述的一种齿轮式可调节万向转接装置，其特征在于：所述角度调节轴与双齿转轴座构成的俯仰调节机构调节范围为±90°，所述带齿定位座可沿自身竖直轴心做水平360°周向旋转。

3.根据权利要求1所述的一种齿轮式可调节万向转接装置，其特征在于：所述角度调节轴与带齿定位座通过手拧锁紧手轮、转接组件、垫片二、弹簧二、矮杯头螺丝二构成的结构与双齿转轴座形成齿轮咬合锁紧和开合的操作。

4.根据权利要求1所述的一种齿轮式可调节万向转接装置，其特征在于：所述角度调节轴顶部集成1/4阿莱定位结构，所述带齿定位座底端集成1/4阿莱定位孔。

5.根据权利要求1所述的一种齿轮式可调节万向转接装置，其特征在于：所述转接组件配备限位螺丝与垫片，可实现结构装配限位，防止零件松动脱落，提升整体结构稳定性。
