一种适用于正三轮摩托车的集成式燃油泵结构的制作方法

本技术属于燃油泵总成，尤其涉及一种适用于正三轮摩托车的集成式燃油泵结构。

背景技术：

1、目前驾驶室货车燃油供给系统领域中，燃油泵和燃油传感器为单独的两个部件，长期采用分置式独立装配，独立的燃油泵和燃油传感器布置在油箱上，需要较大的装配空间，且装配过程相对繁琐，效率低、成本高。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种适用于正三轮摩托车的集成式燃油泵结构，至少部分解决上述技术问题。

2、本实用新型采用的技术方案如下：一种适用于正三轮摩托车的集成式燃油泵结构，包括燃油泵本体、燃油箱和燃油传感器组件，所述燃油传感器组件与燃油泵本体集成后安装在燃油箱内；

3、所述燃油泵本体包括燃油传感器支架、燃油传感器护罩和支撑组件，所述燃油传感器支架设于支撑组件上，支撑组件对燃油传感器支架进行支撑，所述燃油传感器护罩活动卡接设于燃油传感器支架上，所述燃油传感器组件安装在燃油传感器护罩内，燃油传感器护罩可解决杂质进入造成传感器失效问题；

4、所述燃油传感器支架相对两侧壁均安装有推动组件，所述燃油传感器支架内开设有滑槽，所述燃油传感器支架上还开设有槽孔，所述滑槽和槽孔贯通连接，所述燃油传感器护罩活动设于滑槽内后卡接在槽孔内。

5、进一步地，所述推动组件包括卡扣、连接板和推动块，所述卡扣设于燃油传感器支架侧壁上，所述连接板活动贯穿卡扣设置，且连接板的后端设于卡扣的后侧，连接板的前端设于卡扣的前侧，所述推动块安装在连接板的前端，且设于槽孔处，当推动连接板时，推动块能够活动卡接设于槽孔内，所述连接板后端设有限位板，防止连接板从卡扣内脱落。

6、进一步地，所述燃油传感器护罩相对两侧壁上设有安装板，所述安装板活动卡接设于滑槽内，设于所述燃油传感器护罩上端的安装板侧壁为倾斜设置，且此位置的安装板上设有固定块，所述固定块与倾斜面相对放置。

7、进一步地，所述燃油泵本体还包括滤网、泵、吸油波纹管、压板组件和高压油管接口，所述压板组件设于支撑组件的上端，所述压板组件通过螺栓固安装在燃油箱上，所述泵安装在与燃油传感器相对的支撑组件上，所述滤网与泵的抽取端相连，所述吸油波纹管的下端与泵的排放端贯通连接，所述吸油波纹管的上端安装在压板组件上，且设于燃油箱内侧，所述高压油管接口活动安装在压板组件上壁，设于燃油箱外侧，所述高压油管接口与吸油波纹管的上端贯通连接。

8、进一步地，所述压板组件底壁安装有线束接头，通过线束连接泵和燃油传感器。

9、采用上述结构后，本实用新型有益效果如下：本装置把燃油传感器和燃油泵集成为一体的结构，既解决布置空间问题，又可以提高效率降低成本，另外集成式结构增加燃油传感器护罩，解决因杂质造成传感器失效的问题；并且通过安装板以及推动组件的设置，能够方便快捷的实现燃油传感器护罩的安装与拆卸。

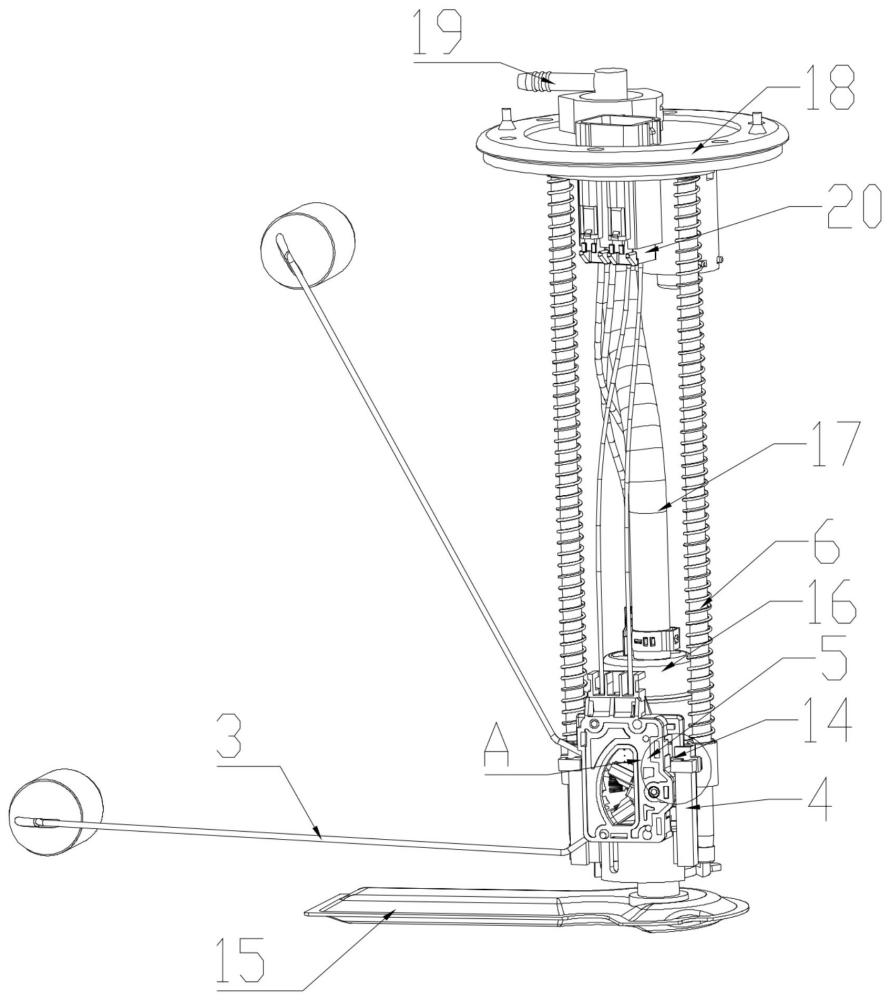

1.一种适用于正三轮摩托车的集成式燃油泵结构，其特征在于，包括燃油泵本体（1）、燃油箱（2）和燃油传感器组件（3），所述燃油传感器组件（3）与燃油泵本体（1）集成后安装在燃油箱（2）内；

2.根据权利要求1所述的一种适用于正三轮摩托车的集成式燃油泵结构，其特征在于，所述推动组件包括卡扣（9）、连接板（10）和推动块（11），所述卡扣（9）设于燃油传感器支架（4）侧壁上，所述连接板（10）活动贯穿卡扣（9）设置，且连接板（10）的后端设于卡扣（9）的后侧，连接板（10）的前端设于卡扣（9）的前侧，所述推动块（11）安装在连接板（10）的前端，且设于槽孔（8）处，所述连接板（10）后端设有限位板（12）。

3.根据权利要求1所述的一种适用于正三轮摩托车的集成式燃油泵结构，其特征在于，所述燃油传感器护罩（5）相对两侧壁上设有安装板（13），所述安装板（13）活动卡接设于滑槽（7）内，设于所述燃油传感器护罩（5）上端的安装板（13）侧壁为倾斜设置，且此位置的安装板（13）上设有固定块（14），所述固定块（14）与倾斜面相对放置。

4.根据权利要求1所述的一种适用于正三轮摩托车的集成式燃油泵结构，其特征在于，所述燃油泵本体（1）还包括滤网（15）、泵（16）、吸油波纹管（17）、压板组件（18）和高压油管接口（19），所述压板组件（18）设于支撑组件（6）的上端，所述压板组件（18）通过螺栓固安装在燃油箱（2）上，所述泵（16）安装在与燃油传感器相对的支撑组件（6）上，所述滤网（15）与泵（16）的抽取端相连，所述吸油波纹管（17）的下端与泵（16）的排放端贯通连接，所述吸油波纹管（17）的上端安装在压板组件（18）上，且设于燃油箱（2）内侧，所述高压油管接口（19）活动安装在压板组件（18）上壁，设于燃油箱（2）外侧，所述高压油管接口（19）与吸油波纹管（17）的上端贯通连接。

5.根据权利要求4所述的一种适用于正三轮摩托车的集成式燃油泵结构，其特征在于，所述压板组件（18）底壁安装有线束接头（20），通过线束连接泵（16）和燃油传感器。
