用于蒸发系统的泄漏诊断方法、装置、设备及介质与流程

本发明涉及车辆诊断，尤其涉及一种用于蒸发系统的泄漏诊断方法、装置、设备及介质。

背景技术：

1、近年来，随着社会对环境保护要求的日益严格，以及用户对车辆续航里程焦虑的持续关注，混合动力车辆逐渐成为市场上的主流选择，因其发动机运转机会较少，仅通过传统的碳罐吸附和脱附已较难满足法规对蒸发排放的要求。为了满足蒸发排放要求，目前普遍采用高压油箱、油箱隔离阀(fuel tank isolation valve)和油箱压力传感器的组合配置。高压油箱的设计能够有效减少燃油蒸发排放，同时通过油箱隔离阀控制燃油蒸汽的流动。油箱压力传感器则用于实时监测油箱内部的燃油压力，当油箱压力过高或过低时，系统可合理地控制油箱隔离阀打开，确保油箱安全和燃油泵的正常供油。

2、但是，一方面，高压油箱和碳罐之间通过油箱隔离阀隔绝，避免燃油蒸汽进入碳罐，导致设置于高压油箱的油箱压力传感器无法对包括碳罐在内的整个蒸汽系统进行泄漏诊断，另一方面，除了对蒸发排放具有严格限值要求外，国六/obdii/kobd等法规也对蒸发系统提出了故障监测要求，包含蒸发泄漏监测和脱附流量监测，而油箱压力传感器的主要功能是监测高压油箱内的燃料压力，其设计通常需要较大的量程以应对高压环境下的测量需求，导致压力传感器在整个蒸发系统内的测量能力不足，因此，目前对蒸发系统的泄漏诊断能力较弱。

技术实现思路

1、为了对披露的实施例的一些方面有基本的理解，下面给出了简单的概括。所述概括不是泛泛评述，也不是要确定关键/重要组成元素或描绘这些实施例的保护范围，而是作为后面的详细说明的序言。

2、鉴于以上所述现有技术的缺点，本申请公开了一种用于蒸发系统的泄漏诊断方法、装置、设备及介质，以提高蒸发系统的泄漏诊断能力。

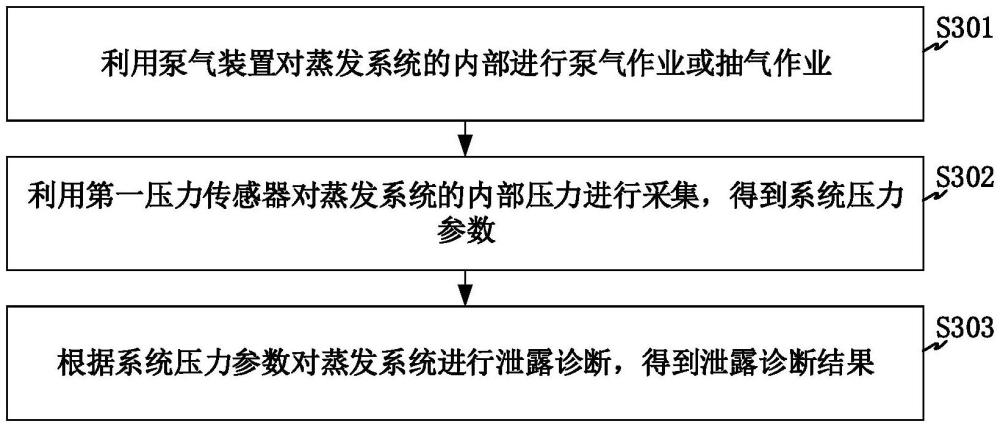

3、本申请公开了一种用于蒸发系统的泄漏诊断方法，所述蒸发系统包括燃油箱和碳罐，且所述燃油箱与所述碳罐之间存在燃油管路，所述方法包括：在所述碳罐设置有第一压力传感器和泵气装置；利用所述泵气装置对所述蒸发系统的内部进行泵气作业或抽气作业，并利用所述第一压力传感器对所述蒸发系统的内部压力进行采集，得到系统压力参数；根据所述系统压力参数对所述蒸发系统进行泄漏诊断，得到泄漏诊断结果。

4、于本申请一实施例中，所述方法还包括以下至少一种：所述燃油箱设置有第二压力传感器；所述碳罐通过燃油管路连接所述燃油箱，其中，所述燃油管路设置有油箱隔离阀；所述碳罐通过碳罐电磁阀连接脱附管路。

5、于本申请一实施例中，所述方法还包括以下至少一种：若所述燃油箱在预设时间周期内存在加油记录，则设置所述燃油箱的泄漏诊断状态为开启状态；若所述第二压力传感器存在故障，则设置所述燃油箱的泄漏诊断状态为开启状态；利用所述第二压力传感器对所述燃油箱的内部压力进行采集，得到油箱压力参数，并且，若所述油箱压力参数介于油箱压力区间内，则设置所述燃油箱的泄漏诊断状态为开启状态，其中，所述油箱压力区间根据所述燃油箱所处的环境压力确定。

6、于本申请一实施例中，利用所述泵气装置对所述蒸发系统的内部进行泵气作业或抽气作业之前，所述方法还包括：若所述燃油箱的泄漏诊断状态为开启状态，则通过所述油箱隔离阀控制所述燃油箱与所述碳罐之间的燃油管路相通；若所述燃油箱的泄漏诊断状态为关闭状态，则通过所述油箱隔离阀控制所述燃油箱与所述碳罐之间的燃油管路中断。

7、于本申请一实施例中，根据所述系统压力参数对所述蒸发系统进行泄漏诊断，得到泄漏诊断结果，包括以下至少一种：若所述系统压力参数对应的压力变化量小于预设的压力故障阈值，则所述蒸发系统存在泄漏故障；根据所述系统压力参数进行计算，得到所述蒸发系统的气体泄漏量，并且，若所述气体泄漏量对应的泄漏量变化速率大于或等于预设的泄漏量故障阈值，则所述蒸发系统存在泄漏故障。

8、于本申请一实施例中，根据所述系统压力参数进行计算，得到所述蒸发系统的气体泄漏量，包括：获取所述泵气装置的作业量；利用理想气体状态方程和流体力学原理对所述作业量、所述系统压力参数进行计算，得到预测泄漏量；利用最小二乘法对所述预测泄漏量进行迭代计算，得到气体泄漏量。

9、于本申请一实施例中，根据所述系统压力参数对所述蒸发系统进行泄漏诊断，得到泄漏诊断结果，包括：若所述系统压力参数对应的压力变化量小于预设的压力故障阈值，则所述蒸发系统存在大型泄漏故障；若所述系统压力参数对应的压力变化量大于或等于所述压力故障阈值，则根据所述系统压力参数进行计算，得到所述蒸发系统的气体泄漏量；若所述气体泄漏量对应的泄漏量变化速率大于或等于预设的泄漏量故障阈值，则所述蒸发系统存在小型泄漏故障；若所述气体泄漏量对应的泄漏量变化速率小于所述泄漏量故障阈值，则所述蒸发系统不存在泄漏故障。

10、本申请公开了一种用于蒸发系统的泄漏诊断装置，所述蒸发系统包括燃油箱和碳罐，且所述燃油箱与所述碳罐之间存在燃油管路，所述用于蒸发系统的泄漏诊断装置包括：泵气装置，设置于所述碳罐，所述泵气装置被配置为对所述蒸发系统的内部进行泵气作业或抽气作业；第一压力传感器，设置于所述碳罐，所述第一压力传感器被配置为对所述蒸发系统的内部压力进行采集，得到系统压力参数；诊断执行模块，被配置为根据所述系统压力参数对所述蒸发系统进行泄漏诊断，得到泄漏诊断结果。

11、本申请公开了一种电子设备，包括：处理器及存储器；所述存储器用于存储计算机程序，所述处理器用于执行所述存储器存储的计算机程序，以使所述电子设备执行上述的方法。

12、本发明公开了一种计算机可读存储介质，其上存储有计算机程序：所述计算机程序被处理器执行时实现上述的方法。

13、本申请的有益效果：

14、通过设置于碳罐的泵气装置对整个蒸发系统的内部进行泵气作业或抽气作业，并通过设置于碳罐的第一压力传感器对蒸发系统的内部压力进行采集，得到系统压力参数，从而通过系统压力参数对整个蒸发系统进行泄漏诊断，得到泄漏诊断结果。这样，相较于通过高压油箱内的油箱压力传感器对整个蒸发系统进行泄漏诊断，通过第一压力传感器将蒸发系统的泄漏诊断功能独立出来，利用泵气装置和第一压力传感器采集蒸发系统的内部压力，根据采集到的系统压力参数对蒸发系统进行泄漏诊断，不仅能够对包括碳罐和高压油箱在内的整个蒸发系统进行泄漏诊断，而且避免因油箱压力传感器的精度较差导致准确性和及时性较差的问题，从而通过两方面提高对蒸发系统的泄漏诊断能力。

1.一种用于蒸发系统的泄漏诊断方法，其特征在于，所述蒸发系统包括燃油箱和碳罐，且所述燃油箱与所述碳罐之间存在燃油管路，所述方法包括：

2.根据权利要求1所述的方法，其特征在于，所述方法还包括以下至少一种：

3.根据权利要求2所述的方法，其特征在于，所述方法还包括以下至少一种：

4.根据权利要求2所述的方法，其特征在于，利用所述泵气装置对所述蒸发系统的内部进行泵气作业或抽气作业之前，所述方法还包括：

5.根据权利要求1至4任一项所述的方法，其特征在于，根据所述系统压力参数对所述蒸发系统进行泄漏诊断，得到泄漏诊断结果，包括以下至少一种：

6.根据权利要求5所述的方法，其特征在于，根据所述系统压力参数进行计算，得到所述蒸发系统的气体泄漏量，包括：

7.根据权利要求1至4任一项所述的方法，其特征在于，根据所述系统压力参数对所述蒸发系统进行泄漏诊断，得到泄漏诊断结果，包括：

8.一种用于蒸发系统的泄漏诊断装置，其特征在于，所述蒸发系统包括燃油箱和碳罐，且所述燃油箱与所述碳罐之间存在燃油管路，所述用于蒸发系统的泄漏诊断装置包括：

9.一种电子设备，其特征在于，包括：处理器及存储器；

10.一种计算机可读存储介质，其上存储有计算机程序，其特征在于：
