散热器的制作方法
本发明涉及一种散热器，该散热器适合用作对冷却对象物进行冷却的冷却装置，该冷却对象物由发热量多的电子电路器件、例如计算机的cpu（central processing unit，中央处理器）或芯片组等构成。
背景技术：
1、以往，作为这种冷却装置，提出了一种cpu冷却器，该cpu冷却器具备：金属制的散热器，由与cpu抵接的作为吸热体的基座部和突出设置于该基部的上表面侧（与cpu相反的一侧）的多个板状翅片构成；以及风扇，设置于该散热器的板状翅片的前端侧，用于强制性地使空气在板状翅片之间流动（例如，参照专利文献1）。
2、这样，在构成为强制性地使空气在板状翅片之间流动、从板状翅片的表面向空气中散热的情况下，需要增大板状翅片的表面积来确保散热效率。即，随着近年来cpu的高性能化、发热量的增加，在现有的冷却装置中，希望进一步增大板状翅片的面积或设置大量板状翅片。因此，存在不可避免地导致冷却装置的大型化、重量增加、进而导致具备该冷却装置的基板或计算机本身的大型化、重量增加的问题。
3、此外，已知一种散热结构体，使由半导体产生的热发散，该散热结构体具备：散热板，由容易散热的材料构成，上表面的一端形成为平坦状，并且所述上表面的另一端通过具有一定高度的散热部而增大了散热面积；以及风扇，安装于该散热板的上表面的一端，以轴心垂直于所述上表面的方式与散热部并列设置，通过在所述散热板的壁面设置多个狭缝，增大该散热板的散热效果（例如，参照专利文献2）。
4、这样，在散热板的壁面设置多个狭缝的情况下，通过使冷却用流体以通过该狭缝的方式流动，能够提高冷却性能。但是，在上述散热结构体中，从设置于散热板上表面的一端的风扇向散热板送风的冷却用流体的大部分沿着散热翅片的壁面流动，通过所述狭缝的冷却用流体极少，因此不能显著提高散热器（散热结构体）的冷却性能。
5、现有技术文献
6、专利文献
7、专利文献1：日本专利申请公开 特开2003-152153号公报
8、专利文献2：日本实用新型登记第3019105号公报
技术实现思路
1、发明要解决的技术问题
2、因此，鉴于上述状况，本发明要解决的技术问题在于提供一种散热器，该种散热器能够以轻量且紧凑的结构有效地冷却cpu、芯片组等发热量多的冷却对象物。
3、解决技术问题的手段
4、本发明人鉴于上述现状进行了深入研究，发现了为了有效地从散热部的板面进行散热，构成为在构成散热部的金属制散热板的板面上形成多个贯通孔，并且使冷却用流体积极地通过该贯通孔，由此能够以极为轻量且紧凑的结构有效地对冷却对象物进行冷却，从而完成了本发明的散热器。
5、即，本发明包括以下发明。

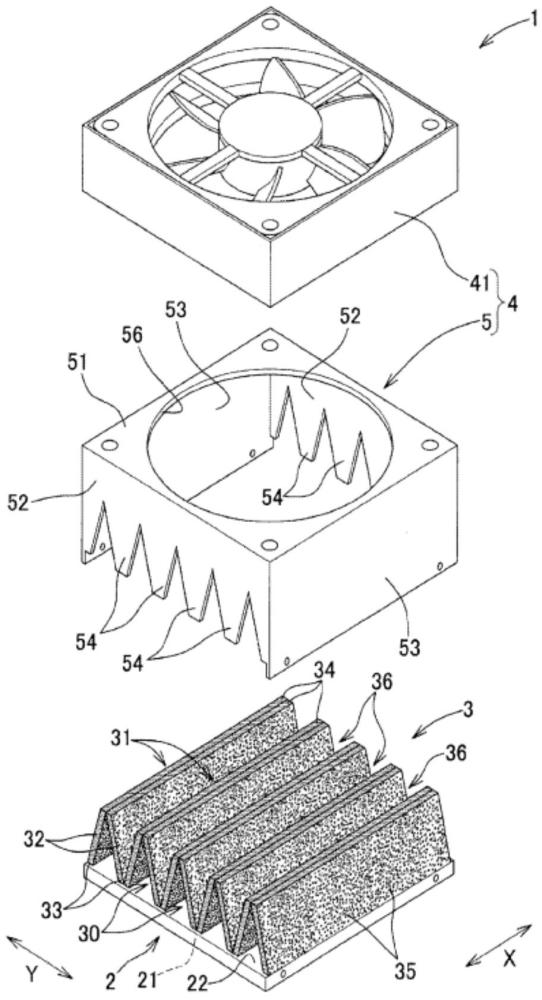

6、（1）一种散热器，具备：金属制的受热基体，传递冷却对象物的热；金属制的散热促进部，固定于所述受热基体，促进所述热的散发；以及流体供给部，向所述散热促进部供给冷却用流体，所述散热促进部是截面为倒v形或倒u形的多个散热部沿与所述第一方向正交的第二方向排列而成的，所述散热部的左右基端部固定在所述受热基体的散热面上，并且所述散热部沿所述散热面的第一方向延伸，在各所述散热部的板面上形成有连通该散热部的内部空间和其外部的多个贯通孔，所述流体供给部以各所述散热部的所述第一方向的至少一个端部和所述多个贯通孔为出口/入口，使所述流体在形成于各所述散热部与所述受热基体之间的山形的所述内部空间中流通，通过所述流体将所述受热基体及所述散热促进部的热向外部散发。
7、（2）根据（1）所述的散热器，其中，各所述散热部由沿所述散热面的第一方向延伸的左右一对散热板构成，该两个散热板的前端部相互抵接或接近，构成为截面为倒v形或倒u形。
8、（3）根据（1）或（2）所述的散热器，其中，在所述散热促进部的第一方向的端部设置有第一限制壁，所述第一限制壁通过封闭在所述第二方向上相邻配置的所述散热部之间来限制所述流体的流动。
9、（4）根据（1）至（3）中任一项所述的散热器，其中，所述散热器具有第二限制壁，所述第二限制壁通过封闭所述散热促进部的所述第二方向的端部来限制所述流体的流动。
10、（5）根据（2）所述的散热器，其中，所述一对散热板的基端部以一定间隔固定在所述散热面上，所述一对散热板是通过对利用金属凝固法成型的、具有沿一个方向延伸的多个气孔的藕状多孔金属成型体在与气孔延伸的方向交叉的方向上进行切断加工而形成的。
11、（6）根据（1）所述的散热器，其中，通过对平板状金属制散热板进行弯曲加工而构成所述散热部，所述平板状金属制散热板是通过对利用金属凝固法成型的、具有沿一个方向延伸的多个气孔的藕状多孔金属成型体在与所述气孔延伸的方向交叉的方向上进行切断加工而形成的。
12、（7）根据（6）所述的散热器，其中，通过对所述平板状金属制散热板进行弯曲加工，连续地形成以在所述第二方向上并列的方式排列的所述多个散热部。
13、以上构成的本技术发明所涉及的散热器构成为：在散热促进部的第二方向上排列有多个沿散热促进部的第一方向延伸的截面为倒v形或倒u形的散热部，在形成于散热部与所述受热基体之间的山形内部空间中流通的冷却用流体的大致全部通过形成于散热部板面的多个贯通孔，由此充分确保所述流体与散热部的接触面积，有效地进行热交换，因此无需将散热部的表面积不必要地增大或设置大量散热部，就能够以轻量且紧凑的结构有效地对冷却对象物进行冷却。
14、此外，由沿散热面的第一方向延伸的左右一对散热板构成各散热部，并且使两个散热板的前端部相互抵接或接近，能够容易且适当地形成能够充分确保冷却用流体与散热部的接触面积的散热部。
15、此外，在散热促进部的第一方向的端部设置有第一限制壁，第一限制壁通过封闭在第二方向上相邻配置的散热部之间来限制所述流体的流动，例如，由流体供给部吸引到散热部的第一方向的端部侧的冷却用流体被引导成以第一方向的端部为入口在散热部的内部空间中流通后，所述流体的大致全部以散热部的贯通孔为出口向外部排出。另一方面，从流体供给部向散热部放出的冷却用流体被第一限制壁限制而不能从散热促进部的第一方向的端部直接向外部排出，因此被引导成以形成于散热部板面的多个贯通孔为入口流入到该内部空间中后，所述流体的大致全部以散热部的第一方向的端部为出口向外部排出。因此，充分确保了冷却用流体与散热部的接触面积，从而有效地进行热交换。
16、此外，具有第二限制壁，第二限制壁通过封闭散热促进部的第二方向的端部来限制所述流体的流动，例如，由流体供给部吸引的冷却用流体被引导成以第一方向的端部为入口而流入到散热部的内部空间中，并且所述流体的大致全部以散热部的贯通孔为出口通过后向外部排出。另一方面，从流体供给部放出的冷却用流体被第二限制壁限制而不能从散热促进部的第二方向的端部直接向外部排出，因此被引导成以散热部的贯通孔为入口而流入到散热部的内部空间中后，所述流体的大致全部以第一方向的端部为出口向外部排出。因此，能够充分确保通过散热部的贯通孔的冷却用流体的风量，从而发挥优异的散热作用。
17、此外，所述一对散热板的基端部以一定间隔固定在所述散热面上，所述一对散热板是通过对利用金属凝固法成型的、具有沿一个方向延伸的多个气孔的藕状多孔金属成型体在与气孔延伸的方向交叉的方向上进行切断加工而形成的，能够以低成本容易地构成在板面上形成有多个贯通孔的散热部，该多个贯通孔连通散热部的内部空间和位于其外部的谷形外部空间。
18、此外，通过对平板状金属制散热板进行弯曲加工而构成所述散热部，所述平板状金属制散热板是通过对利用金属凝固法成型的、具有沿一个方向延伸的多个气孔的藕状多孔金属成型体在与所述气孔延伸的方向交叉的方向上进行切断加工而形成的，具有能够容易地形成具有各种形状的散热部等优点。而且，通过在散热部的上端部设置连通散热部的内部空间和外部空间的贯通孔，能够增大冷却用流体与散热部的接触面积。
19、此外，通过对平板状金属制散热板进行弯曲加工，连续地形成以在所述第二方向上并列的方式排列的所述多个散热部，能够同时形成多个散热部，并且能够将其牢固地固定于受热基体的散热面。
