断路器的制作方法
本技术涉及断路器,特别涉及一种断路器。
背景技术:
1、目前,常见的断路器一般是包括外壳以及设置于外壳内的检测机构和脱扣机构,断路器在日常工作中其内部的母线会持续产生热量,并且由于动触头和静触头的接触面存在微观凸点,其实际接触面积要小于直接看到的接触面积,因此会形成集中电阻,此处发热可达几十瓦,因此现有的断路器一般需要在外壳上开设散热孔用于散热,然而在外壳上直接开设散热孔会导致断路器内部的检测机构和脱扣机构直接与外部环境接触,会对其使用寿命造成影响。
技术实现思路
1、本实用新型的主要目的是提出一种断路器,旨在提升断路器的使用寿命。
2、为实现上述目的,本实用新型提出的断路器,所述断路器本体包括相互连接的检测机构和脱扣机构,所述断路器还包括:
3、密封外壳,所述密封外壳包括壳本体和设置于所述壳本体内部的分隔板,所述壳本体内部具有密闭空间,所述分隔板用于将所述密闭空间分割为安装空间和散热空间,所述断路器本体位于所述安装空间;
4、散热机构,所述散热机构包括半导体制冷片、散热鳍片和风扇组件,所述壳本体开设有连通所述散热空间的开口,所述散热鳍片设置于所述壳本体的外侧,且所述散热鳍片用于密封所述开口;所述半导体制冷片包括相对设置的热端面和冷端面,所述热端面通过所述开口与所述散热鳍片贴合,所述冷端面朝向所述散热空间;所述风扇组件包括第一风扇和第二风扇,所述分隔板上开设有连通所述安装空间和所述散热空间的进风口和出风口,所述进风口和所述出风口间隔设置,所述进风口和所述出风口分别位于断路器本体的两侧,且所述进风口和所述出风口还分别位于所述半导体制冷片的两侧,所述第一风扇设置于所述进风口处,所述第一风扇的出风侧朝向所述散热空间,所述第二风扇设置于所述出风口处,所述第二风扇的出风侧朝向所述安装空间。

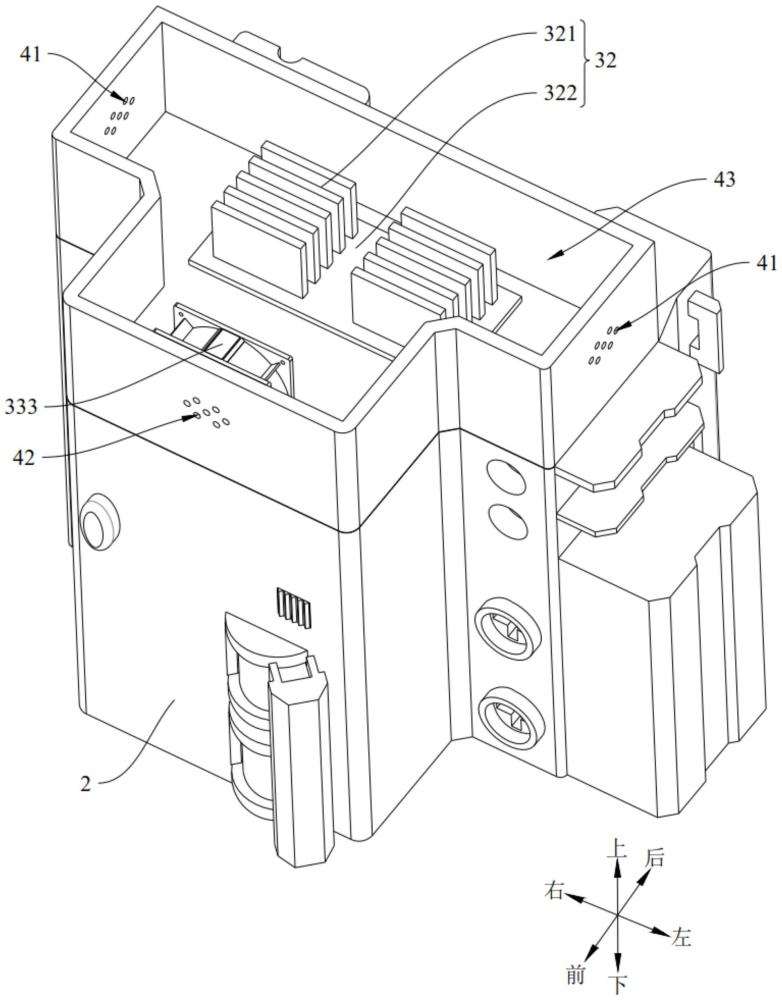

5、在一实施方式中,所述断路器还包括隔离外壳,所述隔离外壳与所述壳本体的外壁连接,所述隔离外壳与所述壳本体围成容置空间,所述散热鳍片位于所述容置空间内,所述隔离外壳开设有进气孔和出气孔,所述进气孔和所述出气孔用于将所述容置空间与外部环境连通。
6、在一实施方式中,所述风扇组件还包括第三风扇,所述第三风扇设置于所述容置空间内,所述第三风扇的进风侧朝向所述散热鳍片,所述第三风扇的出风侧朝向所述出气孔,以使自所述进气孔进入所述容置空间内的气流在与所述散热鳍片热交换后能够在所述第三风扇的驱动下从所述出气孔离开所述容置空间。
7、在一实施方式中,所述隔离外壳沿第一方向相对设置的两个侧壁均设置有至少一个所述进气孔,所述隔离外壳沿第二方向远离所述密封外壳的侧壁设置有至少一个所述出气孔,所述第一方向和所述第二方向垂直,所述进气孔和所述出气孔均朝向所述散热鳍片设置。
8、在一实施方式中,所述风扇组件还包括第四风扇,所述隔离外壳沿第一方向相对设置的两个侧壁分别设置有所述进气孔和所述出气孔,所述散热鳍片和所述第四风扇沿所述第一方向间隔设置,所述第四风扇的进风侧朝向所述进气孔,所述第四风扇的出风侧朝向所述出气孔,以使自所述进气孔进入所述容置空间内的气流在所述第四风扇的驱动下能够与所述散热鳍片热交换后从所述出气孔离开所述容置空间。
9、在一实施方式中,所述断路器还包括第一防尘网和第二防尘网,所述第一防尘网和所述第二防尘网均与所述隔离外壳连接,所述第一防尘网设置于所述进气孔处,所述第二防尘网设置于所述出气孔处。
10、在一实施方式中,所述断路器还包括导流板组件,所述导流板组件包括第一导流板,所述第一导流板位于所述第一风扇的出风侧,所述第一导流板用于引导自所述第一风扇吹出的气流能够流向所述冷端面。
11、在一实施方式中,所述导流板组件还包括第二导流板,所述第二导流板位于所述第二风扇的进风侧,所述第二导流板用于引导与所述冷端面进行热交换后的气流能够流向所述第二风扇的进风侧。
12、在一实施方式中,所述断路器还包括导热鳍片,所述导热鳍片包括相互连接的底板和导热片,所述导热片的数量为多个,任意相邻两个所述导热片之间形成有供气流通过的气流通道,所述底板背离所述导热片的一侧与所述冷端面连接。
13、在一实施方式中,所述散热空间位于所述安装空间的上方。
14、本实用新型的技术方案通过采用密封外壳将断路器本体设置于密闭空间内,从而将断路器本体与外部环境隔离,使外部环境的水汽或者杂质难以进入密闭空间内,避免了因外部水汽或杂质与断路器本体接触导致断路器本体锈蚀的情况发生,延长了断路器的使用寿命;并且,断路器本体产生的热量会使安装空间内温度上升,第一风扇抽取安装空间内的空气自进风口进入散热空间,这部分温度较高的空气会与半导体制冷片的冷端面接触并进行热交换,从而对这部分空气进行降温,降温后的空气又会在第二风扇的驱动下,自出风口返回安装空间,从而实现对安装空间的降温,进而使密封外壳内的温度维持在一个适宜断路器本体工作的温度区间内,从而降低了因为密封外壳内部温度过高而导致断路器本体使用寿命显著降低的发生概率,进而有效延长了断路器的使用寿命。
1.一种断路器,所述断路器包括断路器本体,所述断路器本体包括相互连接的检测机构和脱扣机构,其特征在于,所述断路器还包括:
2.如权利要求1所述的断路器,其特征在于,所述断路器还包括隔离外壳,所述隔离外壳与所述壳本体的外壁连接,所述隔离外壳与所述壳本体围成容置空间,所述散热鳍片位于所述容置空间内,所述隔离外壳开设有进气孔和出气孔,所述进气孔和所述出气孔用于将所述容置空间与外部环境连通。
3.如权利要求2所述的断路器,其特征在于,所述风扇组件还包括第三风扇,所述第三风扇设置于所述容置空间内,所述第三风扇的进风侧朝向所述散热鳍片,所述第三风扇的出风侧朝向所述出气孔,以使自所述进气孔进入所述容置空间内的气流在与所述散热鳍片热交换后能够在所述第三风扇的驱动下从所述出气孔离开所述容置空间。
4.如权利要求3所述的断路器,其特征在于,所述隔离外壳沿第一方向相对设置的两个侧壁均设置有至少一个所述进气孔,所述隔离外壳沿第二方向远离所述壳本体的侧壁设置有至少一个所述出气孔,所述第一方向和所述第二方向垂直,所述进气孔和所述出气孔均朝向所述散热鳍片设置。
5.如权利要求2所述的断路器,其特征在于,所述风扇组件还包括第四风扇,所述隔离外壳沿第一方向相对设置的两个侧壁分别设置有所述进气孔和所述出气孔,所述散热鳍片和所述第四风扇沿所述第一方向间隔设置,所述第四风扇的进风侧朝向所述进气孔,所述第四风扇的出风侧朝向所述出气孔,以使自所述进气孔进入所述容置空间内的气流在所述第四风扇的驱动下能够与所述散热鳍片热交换后从所述出气孔离开所述容置空间。
6.如权利要求2所述的断路器,其特征在于,所述断路器还包括第一防尘网和第二防尘网,所述第一防尘网和所述第二防尘网均与所述隔离外壳连接,所述第一防尘网设置于所述进气孔处,所述第二防尘网设置于所述出气孔处。
7.如权利要求1至6中任一项所述的断路器,其特征在于,所述断路器还包括导流板组件,所述导流板组件包括第一导流板,所述第一导流板位于所述第一风扇的出风侧,所述第一导流板用于引导自所述第一风扇吹出的气流能够流向所述冷端面。
8.如权利要求7所述的断路器,其特征在于,所述导流板组件还包括第二导流板,所述第二导流板位于所述第二风扇的进风侧,所述第二导流板用于引导与所述冷端面进行热交换后的气流能够流向所述第二风扇的进风侧。
9.如权利要求1至6中任一项所述的断路器,其特征在于,所述断路器还包括导热鳍片,所述导热鳍片包括相互连接的底板和导热片,所述导热片的数量为多个,任意相邻两个所述导热片之间形成有供气流通过的气流通道,所述底板背离所述导热片的一侧与所述冷端面连接。
10.如权利要求1至6中任一项所述的断路器,其特征在于,所述散热空间位于所述安装空间的上方。
