一种便于更换端子的线束加工装置的制作方法

本技术涉及线束加工领域，尤其涉及一种便于更换端子的线束加工装置。

背景技术：

1、线束加工辅助定位的作用是通过固定线束位置、规范排列顺序，确保加工时线束稳定不晃动，避免因移位导致的端子压接偏差、线序错乱等问题。同时适配不同规格线束，提升操作效率，减少返工，保障加工精度与一致性，降低人工操作难度。

2、现有的技术中，在使用中虽然可以实现一定的线束定位效果，辅助加工，但存在的缺陷是：现有的线束定位杂乱、适配性差、端子更换效率低，鉴于此，我们提出了一种便于更换端子的线束加工装置，解决了上述问题。

技术实现思路

1、本实用新型的目的是针对背景技术中存在的问题，提出一种便于更换端子的线束加工装置。

2、本实用新型的技术方案：一种便于更换端子的线束加工装置，包括箱体、升降架和转动板，所述箱体一侧设有安装架，所述安装架内部插接有升降架，所述升降架上端转动安装有转动板，所述转动板一侧设有螺钉，所述箱体一侧设有转动块二，所述转动块二表面开设有螺纹孔；

3、本装置在使用的时候，可以将需要更换端子的线束摆放在放置槽内部，然后手动转动转动板之后，将螺钉插入螺纹槽转动锁定，实现多个线束的锁定效果，然后工作人员可以方便对端子进行更换，为了可以适配不同宽度线束以及减少对线束表面的压痕，这里可以将上锁紧旋钮和下锁紧旋钮转动远离安装块，然后转动螺纹柱就可以调节升降架的高度，然后再将上、下锁紧旋钮回位，这样就可以方便定位不同直径的线束，增加了泛用性，本装置具有便捷定位多个线束的效果，方便对端子的加工和更换，具有较高的实用性。

4、优选的，所述箱体上端设呈线性阵列分布的放置槽，所述箱体底部固定有底座，线性阵列放置槽便于有序放置多个线束，避免杂乱；底座增强装置稳定性，确保操作时整体稳固。

5、优选的，所述箱体一侧固定有安装块，所述安装块中部螺纹连接有螺纹柱，所述螺纹柱上端与升降架下表面转动连接，螺纹柱与安装块配合，为升降架高度调节提供精准且稳定的传动结构，确保高度调节可控性。

6、优选的，所述螺纹柱位于安装块上端设有上锁紧旋钮，所述螺纹柱位于安装块下端设有下锁紧旋钮，上下锁紧旋钮可固定调节后的螺纹柱位置，防止升降架在操作中意外移动，保障线束定位稳定性。

7、优选的，所述转动板上端一侧固定有手柄，所述转动板一侧转动安装有转动块一，所述螺钉螺纹连接与转动块一中部，手柄便于转动板操作，转动块一使螺钉角度可调整，确保与螺纹孔精准配合，提升锁定操作便捷性。

8、优选的，所述箱体一侧设有导轨，所述导轨中部插接有移动架，所述转动块二转动安装于移动架中部，移动架沿导轨移动可调整转动块二位置，适配不同长度线束，转动设计增加螺钉锁定角度灵活性。

9、优选的，所述箱体上表面呈倾斜设计，且倾斜角度为三十度，倾斜表面符合人体操作习惯，便于工作人员观察和操作线束端子，减少弯腰等动作，提升作业舒适度。

10、相比于现有技术，本实用新型的优点在于：

11、一、本实用新型通过多结构协同设计实现了线束定位的高效性与适配性。线性阵列的放置槽配合可转动锁定的转动板与螺钉，能同时对多个线束进行有序固定，避免传统定位方式中线束杂乱导致的操作干扰；升降架通过螺纹柱调节高度，结合上下锁紧旋钮固定，可适配不同直径线束，解决了单一规格定位装置适用范围窄的问题；转动块与移动架的设计进一步提升了锁定结构的灵活性，确保不同长度、位置的线束均能稳定固定，整体结构紧凑且操作便捷。

12、二、基于有益效果一，本实用新型显著提升了端子更换作业的效率与质量。有序的线束定位减少了工作人员整理线束的时间，使其能专注于端子更换操作；适配不同规格线束的特性，无需频繁更换定位装置，降低了操作复杂度；稳定的锁定效果避免了线束在加工过程中的晃动，减少了因定位不稳导致的端子损坏或安装偏差，同时倾斜的箱体表面提升了操作舒适度，降低了长时间作业的疲劳感，综合提升了整体作业的实用性与经济性。

13、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

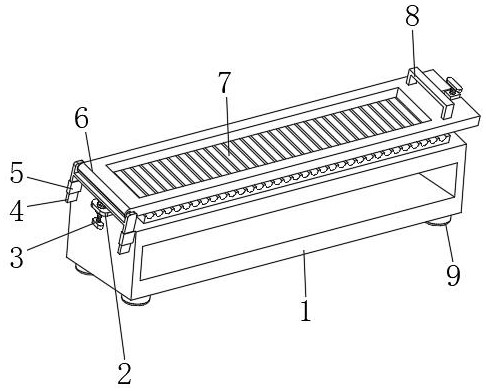

1.一种便于更换端子的线束加工装置，包括箱体（1）、升降架（4）和转动板（6），其特征在于：所述箱体（1）一侧设有安装架（5），所述安装架（5）内部插接有升降架（4），所述升降架（4）上端转动安装有转动板（6），所述转动板（6）一侧设有螺钉（12），所述箱体（1）一侧设有转动块二（14），所述转动块二（14）表面开设有螺纹孔（16）。

2.根据权利要求1所述的一种便于更换端子的线束加工装置，其特征在于：所述箱体（1）上端设呈线性阵列分布的放置槽（7），所述箱体（1）底部固定有底座（9）。

3.根据权利要求1所述的一种便于更换端子的线束加工装置，其特征在于：所述箱体（1）一侧固定有安装块（2），所述安装块（2）中部螺纹连接有螺纹柱（3），所述螺纹柱（3）上端与升降架（4）下表面转动连接。

4.根据权利要求3所述的一种便于更换端子的线束加工装置，其特征在于：所述螺纹柱（3）位于安装块（2）上端设有上锁紧旋钮（11），所述螺纹柱（3）位于安装块（2）下端设有下锁紧旋钮（10）。

5.根据权利要求1所述的一种便于更换端子的线束加工装置，其特征在于：所述转动板（6）上端一侧固定有手柄（8），所述转动板（6）一侧转动安装有转动块一（13），所述螺钉（12）螺纹连接与转动块一（13）中部。

6.根据权利要求1所述的一种便于更换端子的线束加工装置，其特征在于：所述箱体（1）一侧设有导轨（15），所述导轨（15）中部插接有移动架（17），所述转动块二（14）转动安装于移动架（17）中部。

7.根据权利要求1所述的一种便于更换端子的线束加工装置，其特征在于：所述箱体（1）上表面呈倾斜设计，且倾斜角度为三十度。
