一种具有自锁结构的FPC连接器的制作方法
本技术涉及连接器领域，特别是一种具有自锁结构的fpc连接器。
背景技术：
1、fpc连接器是一种用于连接柔性印刷电路板与其他电子元件的关键接口部件，广泛应用于智能手机、平板电脑、笔记本电脑、数码相机等各类便携式电子设备中。其凭借结构紧凑、连接可靠、适配性强等特点，在电子设备的信号传输系统中发挥着重要作用，能够实现柔性排线与主板或其他功能模块之间的稳定电连接，保障设备的正常运行。
2、在现有技术中，常见的fpc连接器通常仅具备基本的插拔功能，缺乏对排线插接状态的有效判断机制。当操作人员将fpc排线插入连接器时，由于连接器内部结构不透明且未设置相应的反馈装置，无法通过直观观察或明确的信号来确定排线是否完全插接到位。这种情况下，若排线存在虚插或未插紧的问题，极易导致电子设备出现信号传输中断、接触不良、功能失效等故障，不仅会影响设备的正常使用，还可能增加后期检测和维修的难度与成本。
技术实现思路
1、为了克服现有技术方案的不足，本实用新型提供一种具有自锁结构的fpc连接器，能够有效解决不容易判断排线是否插接到位的技术问题。
2、本实用新型解决其技术问题所采用的技术方案是：

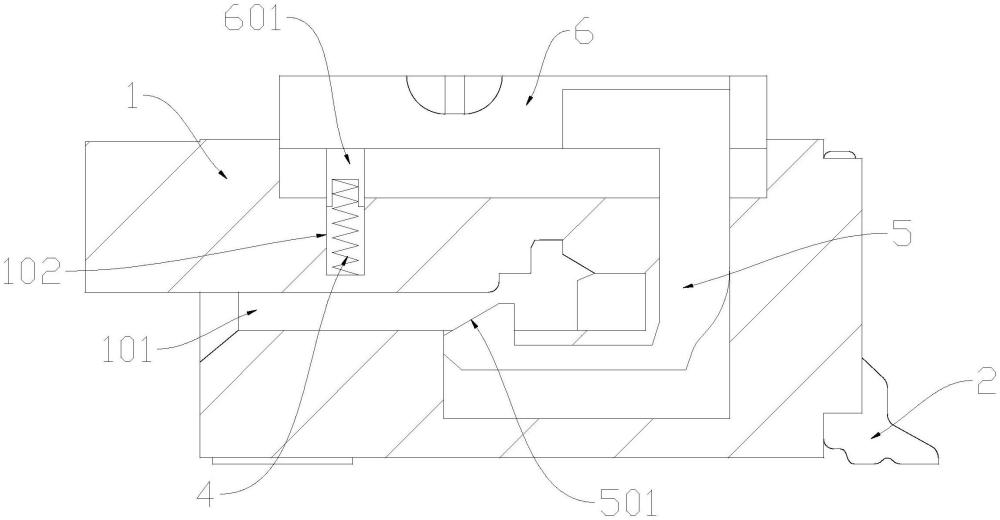

3、一种具有自锁结构的fpc连接器，包括胶芯、信号端子和接地端子，信号端子和接地端子均固定于胶芯内，所述胶芯上设有自锁机构，自锁机构包括弹性复位件、锁扣和按压解锁部，按压解锁部活动地装配于胶芯中，胶芯内设置有插接槽，锁扣一体成型于按压解锁部朝向插接槽的一端，信号端子、接地端子和锁扣均延伸至插接槽中，按压解锁部远离锁扣的一端延伸至胶芯的表面，锁扣的表面设置有挤压斜面，弹性复位件一端与胶芯固定连接，另一端与按压解锁部弹性抵接，弹性复位件对按压解锁部产生持续的力，按下按压解锁部时，带动锁扣离开插接槽并压缩弹性复位件。
4、进一步地，所述弹性复位件为螺旋弹簧，沿按压解锁部的活动方向设置，弹性复位件一端嵌入胶芯内，另一端与按压解锁部抵接。
5、进一步地，所述胶芯内设有导向孔，按压解锁部设置与导向孔间隙配合的导向柱，导向孔的轴线与插接槽的轴线相垂直。
6、进一步地，所述按压解锁部远离锁扣的一端设有按压帽，按压帽延伸至胶芯的表面，且按压帽的表面设有防滑凸纹。
7、进一步地，所述胶芯内设置有“l”形限位块，按压解锁部的侧壁设置有与定位块配合的限位滑槽。
8、进一步地，胶芯的外壁上设有沿胶芯长度方向延伸的条形凸起，条形凸起的两侧壁与胶芯外壁通过圆弧面过渡。
9、与现有技术相比，本实用新型的有益效果是：设置自锁机构，显著提升了fpc连接器的使用可靠性和便捷性。锁扣与按压解锁部采用一体成型设计，确保两者在运动过程中能够实现完全同步的活动，有效提升了结构的稳定性和动作的一致性。当fpc排线插入插接槽时，排线会通过挤压锁扣表面的挤压斜面推动锁扣移动，此时按压解锁部随锁扣同步活动并压缩弹性复位件。当排线完全插接到位后，弹性复位件会推动按压解锁部和锁扣复位，锁扣卡入排线的对应卡槽实现自锁固定。由于按压解锁部远离锁扣的一端延伸至胶芯表面，操作人员可直接通过观察按压解锁部是否恢复至初始位置，直观且准确地判断排线是否插接到位，彻底解决了现有技术中无法确定排线插接状态的问题。
1.一种具有自锁结构的fpc连接器，包括胶芯、信号端子和接地端子，信号端子和接地端子均固定于胶芯内，其特征在于：所述胶芯上设有自锁机构，自锁机构包括弹性复位件、锁扣和按压解锁部，按压解锁部活动地装配于胶芯中，胶芯内设置有插接槽，锁扣一体成型于按压解锁部朝向插接槽的一端，信号端子、接地端子和锁扣均延伸至插接槽中，按压解锁部远离锁扣的一端延伸至胶芯的表面，锁扣的表面设置有挤压斜面，弹性复位件一端与胶芯固定连接，另一端与按压解锁部弹性抵接，弹性复位件对按压解锁部产生持续的力，按下按压解锁部时，带动锁扣离开插接槽并压缩弹性复位件。
2.根据权利要求1所述的一种具有自锁结构的fpc连接器，其特征在于：所述弹性复位件为螺旋弹簧，沿按压解锁部的活动方向设置，弹性复位件一端嵌入胶芯内，另一端与按压解锁部抵接。
3.根据权利要求1所述的一种具有自锁结构的fpc连接器，其特征在于：所述胶芯内设有导向孔，按压解锁部设置与导向孔间隙配合的导向柱，导向孔的轴线与插接槽的轴线相垂直。
4.根据权利要求1-3任意一项所述的一种具有自锁结构的fpc连接器，其特征在于：所述按压解锁部远离锁扣的一端设有按压帽，按压帽延伸至胶芯的表面，且按压帽的表面设有防滑凸纹。
5.根据权利要求1-3任意一项所述的一种具有自锁结构的fpc连接器，其特征在于：所述胶芯内设置有“l”形限位块，按压解锁部的侧壁设置有与定位块配合的限位滑槽。
6.根据权利要求1-3任意一项所述的一种具有自锁结构的fpc连接器，其特征在于：所述胶芯的外壁上设有沿胶芯长度方向延伸的条形凸起，条形凸起的两侧壁与胶芯外壁通过圆弧面过渡。
