多分接机械剪切螺栓绝缘刺穿连接器的制作方法
本公开涉及用于将主导体或干线导体与一个或多个分接导体连接的电连接器。
背景技术：
1、电连接器有多种形式，包括端子、接头、干线和分接头。分接连接器可用于在连续的干线电源导体或主电源导体与分接导体或分支导体之间建立电气连接。现有的压缩连接器通常适合于接收分支或分接导体，以接合连续的干线导体，并通过压接工具压缩以实现所需的连接。
2、压缩连接器可包括绝缘刺穿齿，该绝缘刺穿齿将刺穿导体的非导电外绝缘层以接触内芯。芯可以是由导电材料制成的实心导线或绞合导线。使用绝缘刺穿齿可以减少或消除在进行连接之前剥离导体的需要，并且消除使用诸如焊料的接合材料来固定连接的需求。
技术实现思路

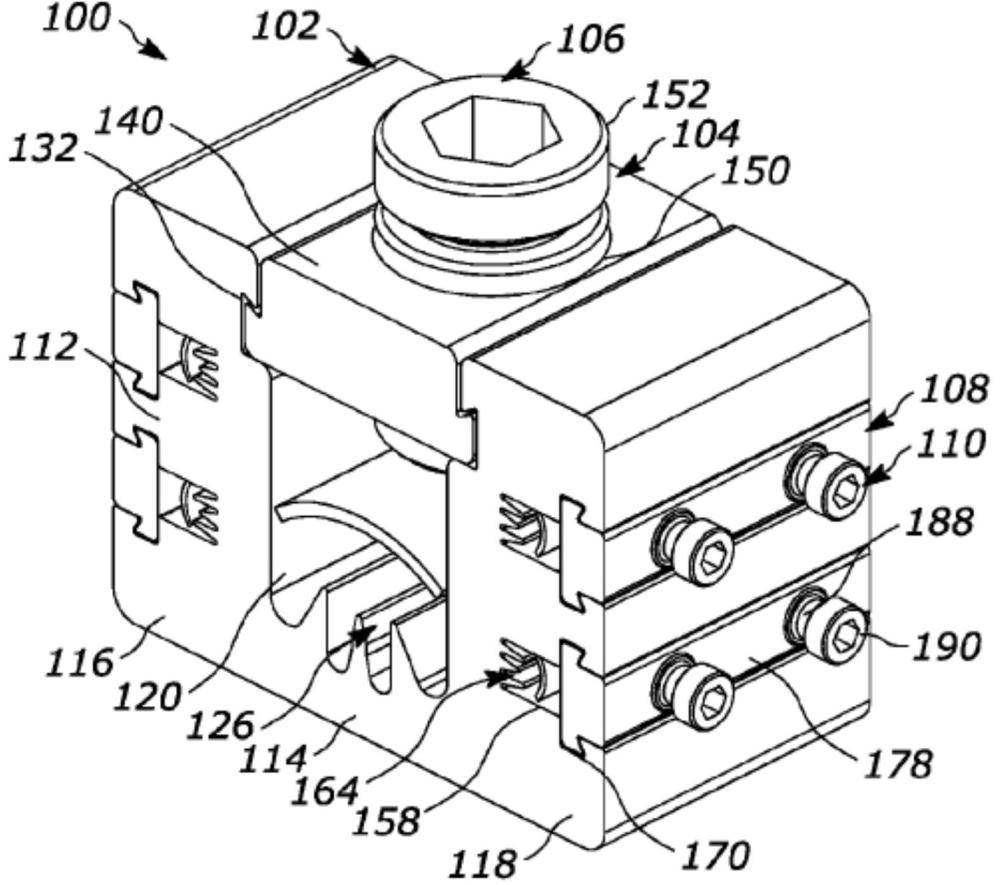

1、某些配置涉及用于连接多个导体的电连接器。该连接器包括导体块，该导体块具有主体，该主体具有干线开口、延伸至干线开口中的干线绝缘刺穿构件、分接线开口、以及延伸至分接线开口中的分接绝缘刺穿构件。干线帽在干线开口上方延伸。干线螺栓延伸穿过干线帽进入干线开口中。干线螺栓包括第一螺纹柄部和第一可剪切头。第一可剪切头被配置为在达到第一扭矩极限时与第一螺纹柄部断连。分接帽在分接线开口上方延伸。分接螺栓延伸穿过分接帽进入分接线开口中。分接螺栓包括第二螺纹柄部和第二可剪切头。第二可剪切头被配置为在达到第二扭矩极限时与第二螺纹柄部断连。
2、某些配置涉及用于连接多个导体的电连接器。连接器包括导体块，该导体块具有主体，该主体具有干线开口、延伸至干线开口中的干线绝缘刺穿构件、从干线开口延伸的干线引导槽、分接线开口、延伸至分接线开口中的分接绝缘刺穿构件、以及从分接线开口延伸的分接引导槽。干线帽经由干线引导槽连接至导体块。干线螺栓延伸穿过干线帽进入干线开口中。干线螺栓包括第一螺纹柄部和第一可剪切头。第一可剪切头被配置为在达到第一扭矩极限时与第一螺纹柄部断连。分接帽经由分接引导槽连接至导体块。分接螺栓延伸穿过分接帽进入分接线开口中。分接螺栓包括第二螺纹柄部和第二可剪切头。第二可剪切头被配置为在达到第二扭矩极限时与第二螺纹柄部断连。
3、某些实施方式涉及连接多个电导体的方法。分接导体插入导体块的分接线开口中。旋转分接螺栓以接合分接导体。分接导体被驱动到延伸至分接线开口中的分接绝缘刺穿构件中。旋转分接螺栓直至达到第一扭矩极限并且分接螺栓的头部被剪断。干线导体插入导体块的干线开口中。旋转干线螺栓以接合干线导体。干线导体被驱动到延伸至干线开口中的干线绝缘刺穿构件中。旋转干线螺栓直至达到第二扭矩极限并且干线螺栓的头部被剪断。
4、某些配置涉及用于连接多个导体的电连接器。导体块包括主体，该主体具有干线开口、延伸至干线开口中的干线绝缘刺穿构件、分接线开口、以及延伸至分接线开口中的分接绝缘刺穿构件。干线帽在干线开口上方延伸。干线螺栓延伸穿过干线帽进入干线开口中。干线螺栓包括第一螺纹柄部和第一可剪切头。第一可剪切头被配置为在达到第一扭矩极限时与第一螺纹柄部断连。分接螺栓延伸穿过导体块进入分接线开口中。
1.一种用于连接多个导体的电连接器，所述电连接器包括：
2.根据权利要求1所述的电连接器，其中所述干线绝缘刺穿构件与所述导体块一体地形成。
3.根据权利要求1所述的电连接器，其中所述干线帽可移除地连接至所述导体块。
4.根据权利要求1所述的电连接器，其中所述干线帽可滑动地连接至所述导体块。
5.根据权利要求1所述的电连接器，其中所述分接帽可移除地连接至所述导体块。
6.根据权利要求1所述的电连接器，其中所述干线绝缘刺穿构件包括一组齿。
7.根据权利要求1所述的电连接器，其中所述干线螺栓包括连接至第一柄部的压力杆。
8.根据权利要求1所述的电连接器，其中所述分接开口为第一分接开口，所述导体块进一步包括第二分接开口，并且所述干线开口定位在所述第一分接开口与所述第二分接开口之间。
9.根据权利要求1所述的电连接器，其中所述导体块具有基本上l形的配置，其中所述主体具有干线部分和从所述干线部分延伸的分接部分。
10.根据权利要求1所述的电连接器，其中所述分接帽包括接纳所述分接螺栓的第一分接螺栓开口和接纳第二分接螺栓的第二分接螺栓开口。
11.一种用于连接多个导体的电连接器，所述电连接器包括：
12.根据权利要求11所述的电连接器，其中所述分接开口为第一分接开口，所述导体块进一步包括第二分接开口，并且所述干线开口定位在所述第一分接开口与所述第二分接开口之间。
13.根据权利要求11所述的电连接器，其中所述导体块具有基本上l形的配置，其中所述主体具有干线部分和从所述干线部分延伸的分接部分。
14.根据权利要求11所述的电连接器，其中所述分接开口为第一分接开口，所述导体块进一步包括第二分接开口，并且所述干线开口定位在所述第一分接开口和所述第二分接开口上方。
15.根据权利要求11所述的电连接器，其中所述干线引导槽具有第一成角度的壁，并且所述干线帽包括与所述第一成角度的壁互补的第二成角度的壁，以在所述干线引导槽与所述干线帽之间形成燕尾连接。
16.根据权利要求11所述的电连接器，其中所述干线螺栓包括连接至第一柄部的压力杆。
17.一种电连接多个导体的方法，所述方法包括：
18.一种用于连接多个导体的电连接器，所述电连接器包括：
19.根据权利要求18所述的电连接器，其中所述干线绝缘刺穿构件与所述导体块一体地形成。
20.根据权利要求18所述的电连接器，其中所述干线帽可移除地连接至所述导体块。
21.根据权利要求18所述的电连接器，其中所述干线帽可滑动地连接至所述导体块。
22.根据权利要求18所述的电连接器，其中所述干线绝缘刺穿构件包括一组齿。
23.根据权利要求18所述的电连接器，其中所述干线螺栓包括连接至第一柄部的压力杆。
24.根据权利要求23所述的电连接器，其中所述压力杆包括第二绝缘刺穿构件。
25.根据权利要求18所述的电连接器，其中所述分接开口为第一分接开口，所述导体块进一步包括第二分接开口，并且所述干线开口定位在所述第一分接开口与所述第二分接开口之间。
26.根据权利要求18所述的电连接器，其中所述导体块具有基本上圆形的配置。
