一种双线直插式接线端子的制作方法

本发明涉及接线端子，具体地说，涉及一种双线直插式接线端子。

背景技术：

1、直插型接线端子是一种通过弹簧夹持机制实现快速、免工具接线的电气连接组件，广泛应用于工业控制、电力系统和楼宇自动化等领域。如果需要在有限的空间内连接更多导线，或者想在同一个连接点上实现电源的分配，一般会用到双线进线，传统双线进线结构一般为双层独立接线腔，在每一接线腔内进行导线接通，又或者在端子的同一侧或两侧并排设计接线孔以分别接入导线。

2、但无论哪种方式，都对接线空间有一定要求，无法适用于狭小空间的双线直插，也无法实现一次按压同时解锁两根导线的效果。为此，我们提出一种双线直插式接线端子以解决上述问题。

技术实现思路

1、针对现有技术存在的上述问题，本发明的目的在于提供一种双线直插式接线端子。

2、为了解决上述问题，本发明所采用的技术方案如下：

3、一种双线直插式接线端子，包括：

4、壳体，内部镂空有腔体，所述腔体内壁固定有定位柱；

5、载流体，所述载流体两端对称设置有夹线臂，所述载流体与所述定位柱限位配合，所述载流体底部设置有穿出所述壳体的引脚；

6、弹片，包括圆筒部以及夹线部，所述圆筒部套设在所述定位柱上，所述圆筒部沿其高度方向贯通有开口，所述开口的内壁两侧分别向所述夹线臂延伸有悬臂，所述悬臂以所述圆筒部中心对称，每一所述悬臂内端与所述圆筒部连为一体，外端分别固定有所述夹线部，所述夹线部与所述夹线臂抵触；

7、按钮，所述按钮底部两端对称形成有压臂，两所述压臂能够穿入所述腔体内，并同步分别抵压两所述悬臂。

8、进一步地，所述壳体顶部两端对称开设有进线孔，所述壳体顶部在两所述进线孔之间还开设有按钮安装孔，所述按钮底部的压臂穿入所述安装孔内以与所述悬臂抵触。

9、进一步地，所述按钮顶部开设有凹槽以容纳压接工具，每一所述压臂上开设有与其插入方向对应的滑台，所述壳体内壁以所述圆筒部为中心对称固定有竖直的滑动筋，所述滑台与所述滑动筋滑动配合。

10、进一步地，所述壳体内壁在所述定位柱下方还固定有限位筋，所述限位筋为倒v型，以在所述悬臂受所述压臂抵压后对所述悬臂限位。

11、进一步地，所述载流体为两端90°弯折的板型，弯折处即为所述接线臂，所述接线臂在相对的一面还分别设置有防脱筋和防滑纹。

12、进一步地，所述定位柱在靠近所述壳体内壁的一端一体固定有扇形台，所述载流体在对应所述圆筒部连接处还开设有扇形槽，所述圆筒部的高度向的一端内凹有配合口，另一端凸起有配合台，所述扇形台与所述配合口限位固定，所述配合台与所述扇形槽限位固定。

13、进一步地，所述载流件内壁贯通有方形口，所述方形口顶部开设有定位槽孔，所述定位槽孔结构与所述圆筒部以及所述扇形台结构对应。

14、进一步地，所述接线端子通过拼接进行极数扩展。

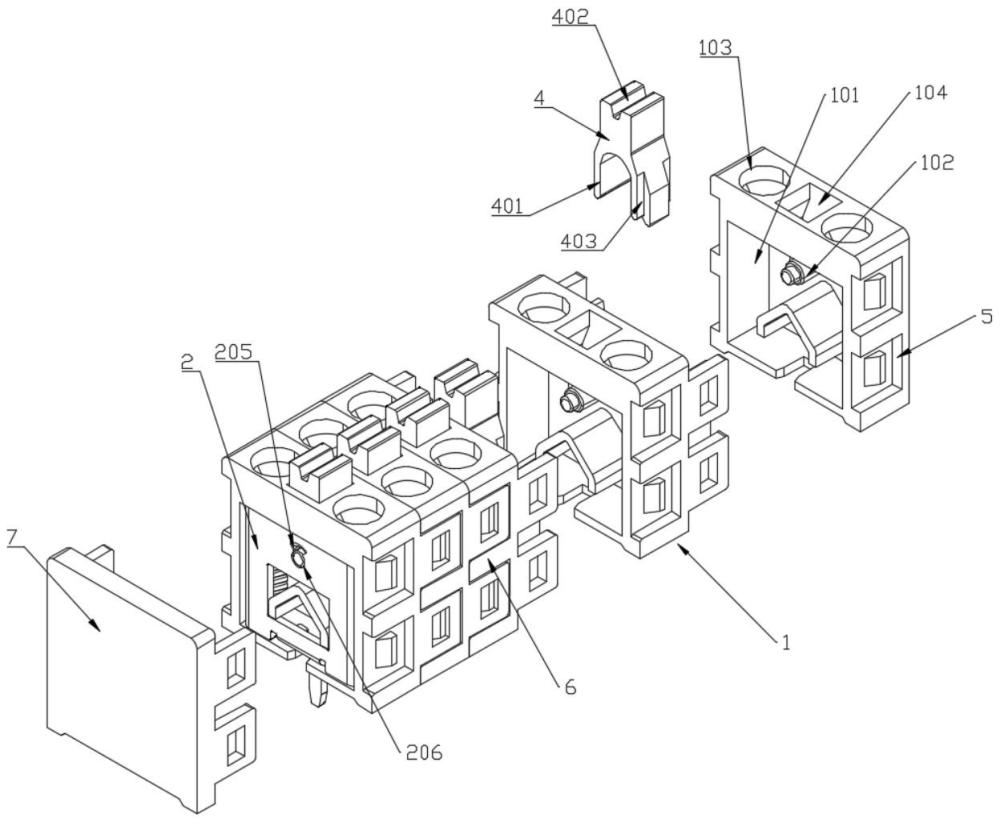

15、进一步地，沿拼接方向，所述壳体依次包括端外壳、多个拼接外壳以及边盖，每一所述拼接外壳在对应拼接方向的两端均开设有盲槽，并在所述盲槽外部延伸有卡槽，每一所述盲槽内形成有卡榫，相邻所述拼接外壳通过所述卡槽以及所述卡榫卡接，所述端外壳同样开设有所述盲槽以与所述拼接外壳卡接，所述边盖同样延伸有所述卡槽以与所述拼接外壳卡接。

16、相比于现有技术，本发明的有益效果为：

17、本发明结构紧凑可靠，通过一体双翼弹片与载流体接线臂配合，实现与导线的可靠连接。双线直插既能提高布线密度，又能提升接线效率；按钮一次下压可同时释放两根导线可提升换线效率；塑胶件卡榫与卡槽配合相较于常规孔柱过盈配合结构制造难度低，精度要求降低，组装难度低。可广泛应用与有空间要求及安装效率要求的工业应用。

1.一种双线直插式接线端子，其特征在于，包括：

2.根据权利要求1所述的一种双线直插式接线端子，其特征在于：所述壳体顶部两端对称开设有进线孔，所述壳体顶部在两所述进线孔之间还开设有按钮安装孔，所述按钮底部的压臂穿入所述安装孔内以与所述悬臂抵触。

3.根据权利要求2所述的一种双线直插式接线端子，其特征在于：所述按钮顶部开设有凹槽以容纳压接工具，每一所述压臂上开设有与其插入方向对应的滑台，所述壳体内壁以所述圆筒部为中心对称固定有竖直的滑动筋，所述滑台与所述滑动筋滑动配合。

4.根据权利要求3所述的一种双线直插式接线端子，其特征在于：所述壳体内壁在所述定位柱下方还固定有限位筋，所述限位筋为倒v型，以在所述悬臂受所述压臂抵压后对所述悬臂限位。

5.根据权利要求1所述的一种双线直插式接线端子，其特征在于：所述载流体为两端90°弯折的板型，弯折处即为所述接线臂，所述接线臂在相对的一面还分别设置有防脱筋和防滑纹。

6.根据权利要求5所述的一种双线直插式接线端子，其特征在于：所述定位柱在靠近所述壳体内壁的一端一体固定有扇形台，所述载流体在对应所述圆筒部连接处还开设有扇形槽，所述圆筒部的高度向的一端内凹有配合口，另一端凸起有配合台，所述扇形台与所述配合口限位固定，所述配合台与所述扇形槽限位固定。

7.根据权利要求6所述的一种双线直插式接线端子，其特征在于：所述载流件内壁贯通有方形口，所述方形口顶部开设有定位槽孔，所述定位槽孔结构与所述圆筒部以及所述扇形台结构对应。

8.根据权利要求1-7任一所述的一种双线直插式接线端子，其特征在于：所述接线端子通过拼接进行极数扩展。

9.根据权利要求8所述的一种双线直插式接线端子，其特征在于：沿拼接方向，所述壳体依次包括端外壳、多个拼接外壳以及边盖，每一所述拼接外壳在对应拼接方向的两端均开设有盲槽，并在所述盲槽外部延伸有卡槽，每一所述盲槽内形成有卡榫，相邻所述拼接外壳通过所述卡槽以及所述卡榫卡接，所述端外壳同样开设有所述盲槽以与所述拼接外壳卡接，所述边盖同样延伸有所述卡槽以与所述拼接外壳卡接。
