电池组和包括该电池组的装置的制作方法

相关申请的交叉引用本申请要求2025年2月4日提交的韩国专利申请no.10-2025-0013757的优先权权益，该韩国专利申请的全部内容通过引用并入本文。本公开涉及一种电池组和包括该电池组的装置，更具体地，涉及一种包括可移动柱塞和推压板的电池组、以及包括该电池组的装置。

背景技术：

1、在现代社会中，随着诸如移动电话、笔记本电脑、摄像机和数码相机的便携式设备以及能量存储系统已日常使用，与其相关的领域中的技术开发已很活跃。此外，可充电/可放电的二次电池被用作电动车辆（ev）、混合动力电动车辆（hev）、插电式混合动力电动车辆（p-hev）等的动力源，以试图解决由使用化石燃料的现有汽油车辆引起的空气污染等问题。因此，对二次电池的开发的必要性正在增加。

2、目前商业化的二次电池包括镍镉电池、镍氢电池、镍锌电池、锂二次电池等。在这些电池中，锂二次电池已受到关注，因为它具有例如以下优点：自由地充电和放电，并且具有非常低的自放电率和高能量密度。

3、这样的锂二次电池主要使用锂基氧化物和碳材料分别作为正极活性材料和负极活性材料。锂二次电池包括：电极组件，在该电极组件中，布置有分别涂覆有正极活性材料和负极活性材料的正极板和负极板，隔膜被插设在正极板与负极板之间；以及外部材料，即电池壳体，其将电极组件与电解质一起密封并容纳。

4、通常，可以基于所述外部材料的形状将锂二次电池分类为其中电极组件被纳入圆柱形金属罐中的圆柱形二次电池、以及其中电极组件被纳入铝层压片的袋中的袋型二次电池。

5、这样的二次电池已经以电池组的形式广泛用在中型和大型设备（诸如电动车辆和能量存储系统）以及小型设备（诸如便携式电子设备）中。用在中型和大型设备中的电池组可以以如下方式构造：多个电池单体被堆叠以形成电池模块，并且多个这种电池模块被容纳在电池组壳体中。此外，电池组可以以如下方式构造：通过堆叠多个电池单体而形成的堆叠体被框架包裹以形成单体模块组件（cma），并且多个这种单体模块组件被直接堆叠。

6、在通过直接堆叠多个单体模块组件而构成的结构的情况下，每个单体模块组件可以容纳在多个外壳体中的每一个中，并且这些外壳体可以被上下堆叠。在这种情况下，需要一种在维持外壳体之间的一定水平或更高的联接力的同时便于联接和分离的结构。此外，有必要确保外壳体之间的联接结构不暴露于外部，从而防止该联接结构被外部环境损坏。

技术实现思路

1、技术问题

2、本公开的目的是通过使用在容纳单体模块组件的壳体的内表面上形成的柱塞和推压板来便于壳体之间的联接和分离，并且还确保壳体之间的联接结构不暴露于外部，从而防止该联接结构被外部环境损坏。

3、然而，本公开的实施例所要解决的技术问题不限于上述问题，而是可以在本公开中包括的技术思想的范围内进行各种扩展。

4、技术方案

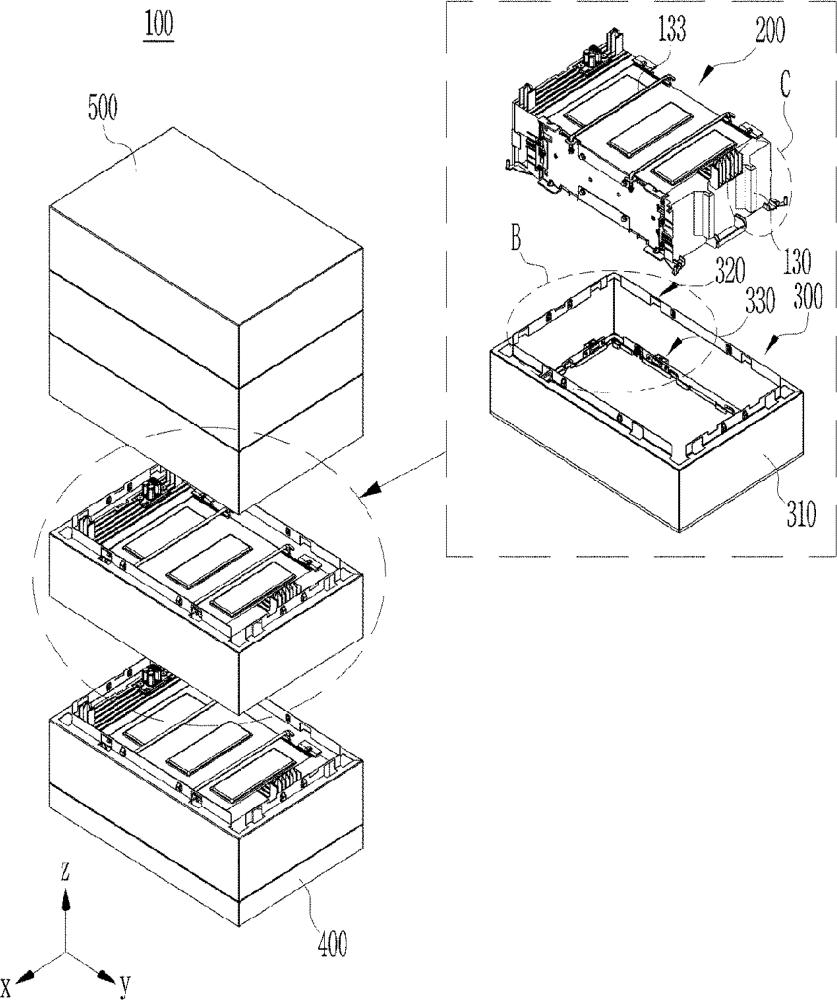

5、根据本公开的一个方面，提供了一种电池组，其包括：第一壳体，所述第一壳体被构造为容纳第一单体模块组件；以及第二壳体，所述第二壳体被构造为容纳堆叠在第一单体模块组件上的第二单体模块组件，并且能够联接到第一壳体以及与第一壳体分离，其中，在第二壳体的内表面上形成有下联接部，所述下联接部被构造为可移动的，并且其中，在第一壳体的上部上形成有与下联接部的至少一部分联接的上联接部。

6、所述下联接部包括柱塞，所述柱塞的至少一部分是可移动的，并且所述上联接部可以形成有紧固孔，所述柱塞的至少一部分被插入到所述紧固孔中。

7、所述柱塞包括：紧固构件，所述紧固构件被构造为可移动的，并且被插入到第一壳体的紧固孔中；以及弹性构件，所述弹性构件利用弹性力使所述紧固构件移动，并且，随着第二壳体向下移动，所述紧固构件被上联接部推压并缩回，然后由所述弹性构件推进到所述紧固构件的初始位置而插入到所述紧固孔中，从而将第一壳体和第二壳体联接。

8、所述下联接部还包括推压板，所述推压板在所述紧固构件下方形成在第二壳体的内表面上，并且在第一壳体和第二壳体被联接的状态下，所述推压板向上移动以推压所述紧固构件并使所述紧固构件缩回，使得所述紧固构件可以从所述紧固孔脱离并且第一壳体和第二壳体可以被分离。

9、所述紧固构件的与所述上联接部或推压板接触的部分可以形成有弯曲表面。

10、所述紧固构件可以在与第一单体模块组件和第二单体模块组件被堆叠的方向垂直的方向上移动。

11、所述柱塞还包括被固定到所述第二壳体的固定构件，并且所述弹性构件可以被构造为使得所述弹性构件的一侧连接到所述紧固构件并且所述弹性构件的另一侧连接到所述固定构件。

12、所述推压板可以被形成为沿着所述第二壳体的内表面的周缘伸长地延伸。

13、所述推压板可以沿着所述第一单体模块组件和所述第二单体模块组件被堆叠的方向移动。

14、所述第二单体模块组件可以包括：电池单体堆叠体；以及组件框架，所述组件框架被构造为容纳所述电池单体堆叠体。

15、所述组件框架可以形成有从所述组件框架的下表面的角部在与所述组件框架的下表面的延伸方向平行的方向上延伸的突出部，并且所述推压板可以被安置在所述组件框架的所述突出部上。

16、所述突出部可以被形成为从所述组件框架的下表面的顶点延伸。

17、所述突出部可以形成有从所述突出部向上突出的钩挂突起，所述推压板可以形成有从所述第二壳体的内表面朝向容纳第二单体模块组件的内部空间凹陷的钩挂部，并且所述推压板可以在所述钩挂部被该钩挂突起钩住的同时被安置在所述组件框架的突出部上。

18、所述第二壳体可以具有上部和下部被敞开的形式，并且在第二单体模块组件的上表面上可以设置有一个或多个手柄。

19、根据本公开的另一个方面，提供了一种包括所述电池组的装置。

20、有利效果

21、根据本公开的实施例，多个壳体通过形成在内表面上的柱塞和推压板被联接和分离，从而便于联接和分离，并确保联接结构不暴露于外部，这具有防止由于外部环境而损坏的效果。

22、本公开的效果不限于上文提到的效果，并且本领域技术人员从所附权利要求的描述中将清楚地理解上文未提到的其它附加效果。

1.一种电池组，包括：

2.根据权利要求1所述的电池组，其中：

3.根据权利要求2所述的电池组，其中：

4.根据权利要求3所述的电池组，其中：

5.根据权利要求4所述的电池组，其中：

6.根据权利要求5所述的电池组，其中：

7.根据权利要求4所述的电池组，其中：

8.根据权利要求4所述的电池组，其中：

9.根据权利要求8所述的电池组，其中：

10.根据权利要求9所述的电池组，其中：

11.根据权利要求10所述的电池组，其中：

12.根据权利要求11所述的电池组，其中：

13.根据权利要求11所述的电池组，其中：

14.根据权利要求13所述的电池组，其中：

15.一种包括根据权利要求1所述的电池组的装置。
