一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶及其制备方法与流程

本申请涉及聚氨酯领域，更具体地说，它涉及一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶及其制备方法。

背景技术：

1、复合板材是近几年家装行业中新型的一种材料，因其使用方便、耐用，非常受到大众欢迎。一般由pvc板材/中纤板/密度板表面贴合高分子pvc/pet膜、铝箔、三聚氰胺纸或皮革等制成，具有质轻，防火、防霉、防蛀等特点，安装简单，装饰效果好，维护保养方便。在装修领域主要应用是吊顶、踢脚线、隔墙和家/厨具等，目前拓展应用于地板砖、外墙基板等领域。

2、复合板材作为装饰材料，防水防潮、美观、多样性是必不可少的要求，平贴主要应用于家/厨具及室内家装材料的复合板材，广泛应用于住宅、办公楼、商店、旅馆和工业厂房等各种建筑物的内隔墙、天花板、墙体覆面板、家/厨具面板及各种装饰板等，其中，家/厨具面板和护墙板装饰在近年来快速发展。2019年开始，平贴的材料开始出现玻镁板、瓷砖、铝板等新的底材，面材也已经开始出现pet膜、木皮、无纺布、三聚氰胺纸等材料，以满足不同用途的需求。

3、近几年来，由于人们观念的改变、材料日新月异的推陈出新及装配简单方便快捷，护墙板的应用进入快车道，众多型材包覆企业开始大力发展平贴业务。平贴常用的溶剂型胶粘剂在粘接好后，会持续释放有机溶剂，气味大、voc排放高，造成护墙板中有比较大的异味，不仅危害环境，还危害空间接触人员的身心健康；持续释放的有机溶剂还会长久的腐蚀粘接材料，造成粘接不良，出现鼓包现象，影响外观美感。

4、反应型聚氨酯热熔胶具有热熔胶的快速定位固化性能，工业化生产可以大大提升生产效率，同时又因湿气交联固化的特点，使其对木材、金属、塑料、玻璃等具有较高粘结强度，具有优良的耐热性、耐久性、耐化学品性能及耐水性能。因此反应型聚氨酯热熔胶被广泛的应用在各行各业，是用于替代溶剂型胶粘剂，提高生产效率和改善环境及保护人身健康的首选。

5、但是平贴工艺中板材贴合面积大，需要胶粘剂具有长开放时间，来保证足够长的操作时间，还会面对不同的基材和膜材，而现有技术中的反应型聚氨酯热熔胶大多开放时间太短，针对不同的基材和膜材还需要“专胶专用”，导致反应型聚氨酯热熔胶在平贴工艺中适用性较差。

技术实现思路

1、为了延长反应型聚氨酯热熔胶开放时间的同时提高其对不同的基材和膜材的适应性，以满足其在平贴工艺中的需求，本申请提供一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶及其制备方法。

2、第一方面，本申请提供一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，采用如下的技术方案：

3、一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，包括以下重量份的原料：

4、a组分 60～100份，a组分为长主链长侧链生物基聚酯多元醇；

5、b组分 55～85份，b组分为结晶型聚酯多元醇；

6、c组分 10～20份，c组分为硅烷改性端胺聚氨酯预聚体；

7、辅助组分 170份，辅助组分包括聚醚多元醇、聚酯多元醇、羟基丙烯酸多元醇和树脂；

8、异氰酸酯 50份；

9、抗氧剂 0.4份。

10、通过采用上述技术方案，a组分具有高润湿性和宽适应性，使得产品能对多种基材形成良好的粘接效果；b组分具有低结晶性，使得产品在低温下能保持较好的柔性，不发脆，同时还能使产品在完全固化后具有较高的终粘强度；c组分具有较好的韧性及较快的固化速度，使得产品在初始阶段具有一定的抗收缩性。a组分、b组分和c组分形成协同作用，使所得热熔胶同时具有以下特点：长开放时间；基材适应性广，对pvc膜、pet膜、铝板及木塑等基材和膜材粘接效果好；低温下柔性好，不发脆，无收缩。因此，获得延长反应型聚氨酯热熔胶开放时间的同时提高其对不同的基材和膜材的适应性，以满足其在平贴工艺中的需求的效果。

11、可选的，所述a组分的原料包括癸二酸、1，5-戊二醇和聚合物多元醇，a组分的分子量为2000～3500g/mol，官能度为2，常温下为液态，长侧链柔性单元占比20～40%。

12、可选的，所述a组分的制备方法为各原料缩聚而成。

13、可选的，所述b组分的原料包括己二酸，1，4-丁二醇，1，6-己二醇及催化剂，b组分的分子量为2000～3500g/mol，官能度为2，熔点为45～75℃。

14、可选的，所述b组分的制备方法为各原料缩聚而成。

15、可选的，所述c组分的原料包括聚四氢呋喃醚二醇、异氰酸酯、硅烷偶联剂、催化剂。

16、可选的，所述c组分的制备方法为各原料聚合而成。

17、可选的，所述异氰酸酯为mdi-100。

18、可选的，所述抗氧剂为抗氧剂1010。

19、第二方面，本申请提供一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶的制备方法，采用如下的技术方案：

20、一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶的制备方法，包括以下步骤：

21、将a组分、b组分、辅助组分、抗氧剂投入反应釜，加热到130～150℃，使原料完全熔解，搅拌至均匀；保温真空2～3h，真空度保持-0.096mpa以下；用氮气放空并降温至120℃以下，加入异氰酸酯和c组分，搅拌至均匀，115～125℃保温真空反应，真空度保持-0.096mpa以下；反应完成后用氮气放空，出料，即得到兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶。

22、通过采用上述技术方案，制得的反应型聚氨酯热熔胶在开放时间的同时能提高其对不同的基材和膜材的适应性，以满足其在平贴工艺中的需求。

23、综上所述，本申请具有以下有益效果：

24、兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶通过添加a组分、b组分和c组分，形成协同作用，使所得热熔胶同时具有以下特点：

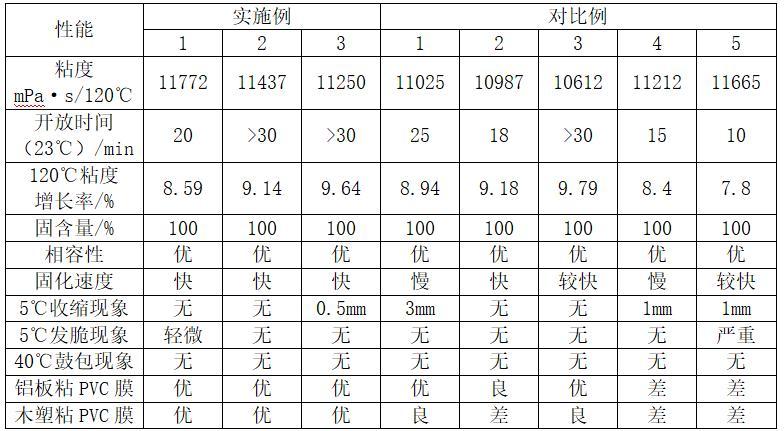

25、基材适应性广，对pvc膜、pet膜、铝板及木塑等基材粘接效果好；粘度低，流动性好；热稳定性好，在120℃开放条件下2h粘度变化不超过100％；开放时间长，在23℃&rh50％的环境条件下不低于10min；初粘力高，定位效果好；胶水固化后韧性好，低温下柔性好，不发脆，无收缩现象，高温下无鼓包风险；施工方便，无voc释放，环保无害。

1.一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于，包括以下重量份的原料：

2.根据权利要求1所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于：所述a组分的原料包括癸二酸、1，5-戊二醇和聚合物多元醇，a组分的分子量为2000～3500g/mol，官能度为2，常温下为液态，长侧链柔性单元占比20～40%。

3.根据权利要求2所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于：所述a组分的制备方法为各原料缩聚而成。

4.根据权利要求1所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于：所述b组分的原料包括己二酸，1，4-丁二醇，1，6-己二醇及催化剂，b组分的分子量为2000～3500g/mol，官能度为2，熔点为45～75℃。

5.根据权利要求4所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于：所述b组分的制备方法为各原料缩聚而成。

6.根据权利要求1所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于：所述c组分的原料包括聚四氢呋喃醚二醇、异氰酸酯、硅烷偶联剂、催化剂。

7.根据权利要求6所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于：所述c组分的制备方法为各原料聚合而成。

8.根据权利要求1所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于：所述异氰酸酯为mdi-100。

9.根据权利要求1所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶，其特征在于：所述抗氧剂为抗氧剂1010。

10.权利要求1～9任一所述的一种兼具长开放时间和广谱基材适应性的反应型聚氨酯热熔胶的制备方法，其特征在于，包括以下步骤：
