一种通体仿石路沿石切割机的制作方法

本发明涉及切割机，尤其是涉及一种通体仿石路沿石切割机。

背景技术：

1、通体仿石路沿石是一种以水泥、石英砂、石粉等为基材，通过高压通体成型工艺制成的仿天然石材路沿石，断面与表面颜色完全一致，不会出现普通表面涂层款用久露底的问题，是当前市政、景观工程的主流选择。

2、其中对于其的切割加工处理，使用到的切割设备有多锯片台式路沿石切割机；台式多锯片切割机装置适配流水线切割工艺也可以进行单次切割处理；将石材放置在自动控制的滑轨工作台上，在切割之后进行取出或者输送到下一个工序中。

3、其中对于其放置在工作台上的石材缺乏相适配的定位组件以避免在切割时其出现位置移动；若是出现大幅度位置移动必会影响其切割质量。

4、为此，本发明提出一种通体仿石路沿石切割机用于解决上述问题。

技术实现思路

1、本发明的目的在于提供一种通体仿石路沿石切割机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种通体仿石路沿石切割机，包括电控滑轨台以及设置在电控滑轨台上的滑轨座；

3、所述切割机还包括有支撑体以及设置在支撑体上的切割锯片装置，在切割锯片装置顶部还设置有防尘罩以及在防尘罩的前端设置有降温组件；

4、在滑轨座上设置有限位侧板以及在限位侧板的前后两端设置有端部限位板；

5、在限位侧板和端部限位板上都设置有用于对石材体进行限位的限位组件；

6、在滑轨座的一侧还设置有承载杆以及在承载杆上等距设置有用于对石材体进行支撑的支撑间隔条。

7、优选的，所述支撑间隔条与切割锯片装置中的锯片进行交错设置。

8、优选的，所述限位组件包括有固定设置在限位侧板和端部限位板内侧的固定凸体；

9、在固定凸体中设置有容纳腔以及在容纳腔中活动设置有限位滑块；

10、在限位滑块的一端固定设置有凹型载板，在限位滑块的另一端嵌接设置有辅助轴承。

11、优选的，该限位组件还包括有贯穿螺纹连接设置在限位侧板和端部限位板中的调控丝柱；

12、该调控丝柱的一端处在容纳腔中且与辅助轴承进行连接，在调控丝柱的另一端还固定设置有便于其旋动的手柄体。

13、优选的，在调控丝柱上还螺纹连接设置有锁紧螺母以及在锁紧螺母的边侧等距设置有辅助凸头。

14、优选的，在所述凹型载板上还设置有滚筒结构和辅助结构；

15、该滚筒结构包括有设置在凹型载板上的圆孔体，还包括有滚筒主体以及沿着滚筒主体轴线方向设置的贯穿槽体；

16、该滚筒主体通过设置的支撑销轴进行支撑。

17、优选的，该支撑销轴穿过贯穿槽体和圆孔体，再通过连接螺帽进行安装定位。

18、优选的，所述辅助结构包括有固定设置在凹型载板上的装载体；

19、在装载体的两侧对称设置有对接插槽以及在对接插槽中固定设置有第一定位磁片；

20、辅助结构还包括有与对接插槽相适配插接的对接插条以及在对接插条上设置有与第一定位磁片相互吸引的第二定位磁片。

21、优选的，在对接插条的一侧还固定设置有延伸体；

22、在延伸体上还设置有用于对滚筒主体进行清理的清理刷体。

23、优选的，该清理刷体在装载体的两侧进行对称设置，且设置有两组。

24、与现有技术相比，本发明的有益效果是：

25、本发明设计的通体仿石路沿石切割机，包括电控滑轨台以及设置在电控滑轨台上的滑轨座；切割机还包括有支撑体以及设置在支撑体上的切割锯片装置，在切割锯片装置顶部还设置有防尘罩以及在防尘罩的前端设置有降温组件；

26、其中在滑轨座上设置有限位侧板以及在限位侧板的前后两端设置有端部限位板；在限位侧板和端部限位板上都设置有用于对石材体进行限位的限位组件；在滑轨座的一侧还设置有承载杆以及在承载杆上等距设置有用于对石材体进行支撑的支撑间隔条；

27、对于石材体的切割加工，一方面，本方案通过设置的支撑间隔条来对石材体进行支撑，并且支撑间隔条与切割锯片装置中的锯片进行交错设置，以确保切割锯片装置对其进行切割后，分段的石体不会进行掉落，依然能够得到一个良好的支撑；

28、再者，通过设置的限位侧板、端部限位板以及在两者上设置的限位组件来对石材体提供一个限位，在对其进行切割加工过程中，能够避免石材体出现位置偏移和移动，以确保其切割加工质量；

29、在对石材体的限位，通过调控丝柱的设置，可以提高其限位灵活性，以适配不同大小的石材体限位工作；

30、另一方面，通过设置的滚筒主体来与石材体的侧壁进行接触，在对其进行切割后，无论是单次切割后对其进行取出或者后续再通过机械手搬运，都可以直接将切割后的石材体进行上抬取出，且此过程中与滚筒主体进行接触的石材体能够避免刮擦损伤；同样的也可以在解除对石材体的限位后再进行搬运，工作灵活性高；

31、本方案通过设置的辅助结构对于滚筒主体的侧壁杂质提供一个清理效果，也就是避免后续在对新的石材体进行限位时残留的杂质对其造成损伤，以确保石材体的本体质量。

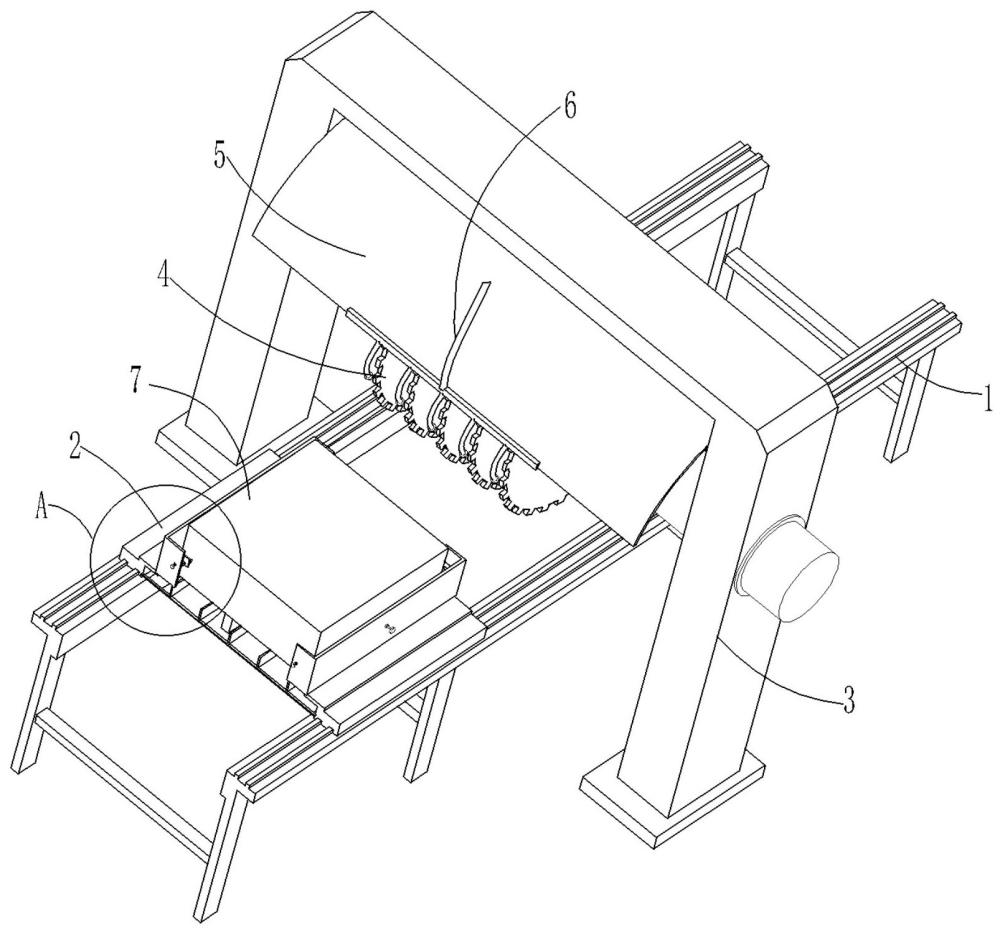

1.一种通体仿石路沿石切割机，包括电控滑轨台（1）以及设置在电控滑轨台（1）上的滑轨座（2）；

2.根据权利要求1所述的一种通体仿石路沿石切割机，其特征在于：所述支撑间隔条（10）与切割锯片装置（4）中的锯片进行交错设置。

3.根据权利要求1所述的一种通体仿石路沿石切割机，其特征在于：所述限位组件包括有固定设置在限位侧板（8）和端部限位板（9）内侧的固定凸体（1201）；

4.根据权利要求3所述的一种通体仿石路沿石切割机，其特征在于：该限位组件还包括有贯穿螺纹连接设置在限位侧板（8）和端部限位板（9）中的调控丝柱（1205）；

5.根据权利要求4所述的一种通体仿石路沿石切割机，其特征在于：在调控丝柱（1205）上还螺纹连接设置有锁紧螺母（1207）以及在锁紧螺母（1207）的边侧等距设置有辅助凸头（1208）。

6.根据权利要求3所述的一种通体仿石路沿石切割机，其特征在于：在所述凹型载板（1209）上还设置有滚筒结构和辅助结构；

7.根据权利要求6所述的一种通体仿石路沿石切割机，其特征在于：该支撑销轴（1304）穿过贯穿槽体（1302）和圆孔体（1303），再通过连接螺帽（1305）进行安装定位。

8.根据权利要求6所述的一种通体仿石路沿石切割机，其特征在于：所述辅助结构包括有固定设置在凹型载板（1209）上的装载体（1401）；

9.根据权利要求8所述的一种通体仿石路沿石切割机，其特征在于：在对接插条（1404）的一侧还固定设置有延伸体（1406）；

10.根据权利要求9所述的一种通体仿石路沿石切割机，其特征在于：该清理刷体（1407）在装载体（1401）的两侧进行对称设置，且设置有两组。
