一种全螺栓连接角钢塔的可拆卸回收抗滑移连接节点结构的制作方法

本发明涉及角钢塔连接，更具体地说，涉及一种全螺栓连接角钢塔的可拆卸回收抗滑移连接节点结构。

背景技术：

1、随着超、特高压输电工程的快速发展，输电角钢塔应用日益广泛。全螺栓连接角钢塔具备装配高效、可拆解回收、无需焊接等优势，适配输电铁塔施工、改造及报废回收需求，已成为主流铁塔结构形式。但该类铁塔长期在户外复杂工况下服役，受风载振动、导线舞动、温差交变等因素影响，连接螺栓易发生松动，造成节点刚度降低、结构变形，严重时会引发铁塔失稳，危害电网安全运行。

2、目前，全螺栓连接角钢塔的可拆卸节点多采用常规螺栓螺母锁紧结构，行业主要通过加装防滑垫片、双螺母对锁、优化螺栓预紧力及螺纹精度等简易方式提升防松性能，仅能满足常规工况下的基础连接需求。

3、但是，连接点结构中的螺栓螺母完全裸露在外部环境中，缺乏防护结构，在温差变化作用下易产生冷热变形，从而使得长期处于室外环境的连接点结构中的螺栓件易受热胀冷缩影响而导致螺纹配合间隙改变、预紧力衰减、接触面滑移，降低节点定位稳定性；同时，传统双螺母贴合安装无散热间隙，高温环境下内外螺母受热后热量无法及时散出，使得高温环境下螺母热膨胀效应突出，进一步加剧螺纹配合畸变与预紧力流失，节点抗滑移、防松耐久性能不佳，难以满足超、特高压铁塔高可靠、长寿命的服役要求。

4、鉴于此，我们提出一种全螺栓连接角钢塔的可拆卸回收抗滑移连接节点结构。

技术实现思路

1、要解决的技术问题

2、本发明的目的在于提供一种全螺栓连接角钢塔的可拆卸回收抗滑移连接节点结构，解决了上述背景技术中所提出的技术问题。

3、技术方案

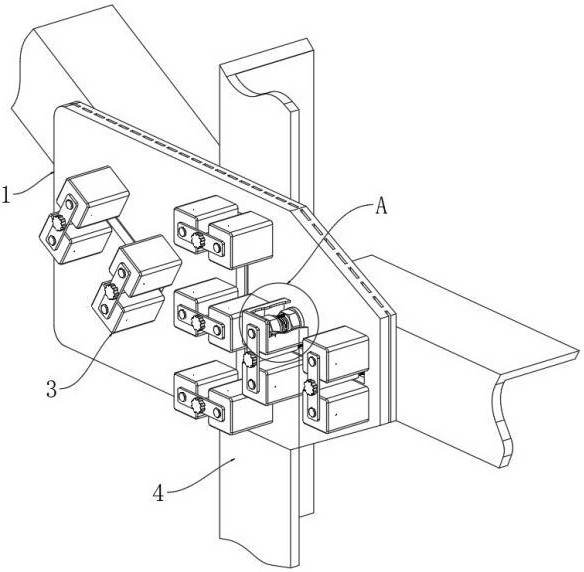

4、本发明技术方案提供了一种全螺栓连接角钢塔的可拆卸回收抗滑移连接节点结构，包括连接板单元，以及安装于连接板单元上的螺栓组件单元和隔罩组件单元；

5、所述连接板单元包括用以与角钢塔中相邻两个角钢板贴合的节点板，节点板上开设有多组穿孔组单元，其包括对称开设于节点板上的让位穿孔；

6、所述螺栓组件单元包括多组螺栓组单元，多组螺栓单元分别与多组穿孔组单元一一对应，螺栓组单元包括分别活动贯穿两个所述让位穿孔的螺杆，且螺杆可活动贯穿角钢板，螺杆的外部活动套设有可与节点板相贴合的弹簧垫片，螺杆外部安装有螺母组单元，其包括螺纹套设在螺杆外部的内定位螺母和外定位螺母，内定位螺母与外定位螺母之间设有弹性连接部件；

7、所述隔罩组件单元包括多组均安装于节点板上的定位部件，多组定位部件与多组螺栓单元一一对应，定位部件的端部安装有隔罩部件，当隔罩部件套设在同一组所述螺栓组单元中的两组螺母组单元外部且与节点板相贴合时，通过定位部件可对隔罩部件与节点板之间进行固定。

8、优选的，所述弹性连接部件包括弹簧伸缩杆和环形板，内定位螺母的一侧对称安装有均呈水平状的弹簧伸缩杆，两个弹簧伸缩杆的另一端固定连接有可活动套设在螺杆外部的环形板，环形板远离弹簧伸缩杆的一侧与外定位螺母的侧壁同轴转动连接。

9、优选的，所述定位部件包括连接螺柱、螺纹套壳和固定板，所述节点板上且位于同一组穿孔组单元中的两个让位穿孔的相对侧安装有呈水平状的连接螺柱，连接螺柱的外部螺纹套设有螺纹套壳，螺纹套壳的外部转动连接有固定板，隔罩部件安装于固定板上。

10、优选的，所述隔罩部件包括对称安装于固定板上的罩壳，两个罩壳可分别套设在两组螺母组单元的外部。

11、优选的，所述罩壳的内侧壁对称固定安装有弹性片，外定位螺母远离环形板的一侧一体成型有圆环，罩壳与节点板相贴合时，两个弹性片相互靠近的一侧均与圆环远离外定位螺母的一侧的边缘处相贴合。

12、优选的，所述罩壳上对称安装有滑移指示组件，两组滑移指示组件分别与两个弹性片相连接，当外定位螺母发生滑移驱使弹性片形变时，以使滑移指示组件向罩壳外部位移。

13、优选的，所述滑移指示组件包括指示杆，罩壳的侧壁开设有指示穿孔，指示杆活动贯穿指示穿孔且延伸至罩壳内，指示杆的外侧壁同轴固接有定位环，定位环与罩壳的内侧壁之间安装有套设在指示杆外部的复位弹簧，复位弹簧处于自然状态时，指示杆的端部与罩壳的外侧壁平齐，且指示杆与弹性片相贴合。

14、优选的，所述弹簧伸缩杆远离环形板的一端一体成型有卡接杆，内定位螺母的侧壁对称开设有卡接孔，两个卡接杆可分别插设至两个卡接孔内且与内定位螺母相卡接。

15、优选的，所述节点板的顶部且位于让位穿孔的外侧开设有多个散热孔，且散热孔贯穿节点板的底部。

16、优选的，所述节点板的侧壁且位于同一组穿孔组单元中的两个让位穿孔的相对侧开设有安装卡孔，且安装卡孔与多个散热孔相连通，连接螺柱的端部固定连接有卡接板，卡接板可插设至安装卡孔内且与其相卡接。

17、有益效果

18、本发明技术方案中提供的一个或多个技术方案，至少具有如下技术效果或优点：

19、1.利用本连接节点结构对角塔架上的相邻的两个角钢板进行连接固定时，两个罩壳均与节点板贴合，此时，内定位螺母、外定位螺母和弹性连接部件位于罩壳内部，在高温天气时，罩壳能够有效的阻隔外部热量传递至螺杆及螺母上，从而有助于减缓螺杆及螺母的温度波动，减小冷热变形带来的间隙变化，稳定螺纹预紧力，抑制螺纹接触面发生滑移，提高连接点处的定位稳定性；另外罩壳可防护螺纹部位免受粉尘、水汽侵蚀，从而有效的避免螺纹锈蚀磨损，保证螺纹啮合面紧密贴合，从而有助于提高螺杆与螺母之间的抗滑移性能。

20、2.在对外定位螺母螺纹安装完成后，两个弹簧伸缩杆均压缩至极限状态，弹簧伸缩杆位于内定位螺母和外定位螺母之间，弹簧伸缩杆将内定位螺母和外定位螺母进行隔开，使两螺母之间预留通风空间，从而有利于对内定位螺母和外定位螺母上的热量进行散热，有助于缓解两个螺母受热膨胀的情况，有利于维持螺纹配合的稳定性，从而提高本连接点结构的抗滑移效果。

21、3.在将隔罩部件中的两个罩壳分别套设在同一组螺栓组单元中的两个螺杆的外部后，两个弹性片相互靠近的一侧均与圆环远离外定位螺母的一侧的边缘处相贴合，从而能够实现对外定位螺母进行压持效果，通过压持螺杆上配套的外定位螺母的边缘部位，限制外定位螺母周向转动自由度，防止外定位螺母相对于螺杆发生回转滑移，进一步提高螺杆和外定位螺母之间的抗滑移性能。

22、4.通过滑移指示组件的设计，角钢塔经长期服役过程中，在长期风载振动、导线舞动以及温度变化等影响下造成螺母与螺栓连接产生松动，使得外定位螺母相对于螺杆发生回转滑移时，外定位螺母对两个弹性片抵触，使得两个弹性片发生形变，从而推动两个指示杆分别向罩壳外部滑动，使得两个指示杆的端部均位移至罩壳的外部，从而在工作人员定期对角钢塔上连接点结构中的螺母与螺栓连接松动状态进行检查时，通过观察两个指示杆的位置，即可快速得知外定位螺母是否存在滑移情况，从而不需要对隔罩组件单元进行拆卸，从而达到便于后期工作人员对角塔架检修运维的效果。

23、5.通过弹性片和滑移指示组件的配合，在将隔罩部件中的两个罩壳分别套设在同一组螺栓组单元中的两个螺杆的外部时，若外定位螺母未拧动到螺杆上的指定位置，罩壳与节点板贴合时，外定位螺母对两个弹性片抵触，推动两个指示杆分别向罩壳外部滑动，使得两个指示杆的端部均位移至罩壳的外部，从而实现在对罩壳进行安装时，能够实现对外定位螺母的安装位置进行检测效果，从而确保在本连接点结构装配作业时，保证外定位螺母能够安装到位。

24、6.通过设置散热孔，使得节点板内部形成散热通道，散热孔增大了节点板与空气的接触面积，加速节点板自身热量向外散发，从而降低节点板自身温度，从而减少节点板向螺栓组件单元上传导的热量，有助于缓解螺杆与螺母受热产生的热胀变形，从而有助于减小螺纹副配合间隙发生变化的幅度，稳定螺杆与螺母之间的预紧状态，进一步有助于抑制螺纹啮合面出现相对滑移的情况，进一步有助于提高螺杆与螺母之间的抗滑移性能；并且，安装卡孔与多个散热孔相连通，使得节点板内部形成空气对流，进一步提高对节点板的散热效果。
