一种用于第四代住宅空中花园施工的悬挑推拉平台的制作方法

本发明涉及施工平台，具体涉及一种用于第四代住宅空中花园施工的悬挑推拉平台。

背景技术：

1、第四代住宅的空中花园采用奇偶层交错布局，层高达到6m以上，是传统层高的两倍。新的结构特点带来新的施工难度，空中花园的天棚施工和外墙施工就需要登高作业，剪刀登高车等常规登高机械因为阳台荷载限制的原因无法使用，只能搭设高度不低于4.5m操作架。

2、现有的操作架虽然可以帮助施工人员对空中花园的天棚和外墙进行施工，但是在应用的过程中，需要施工人员现场对操作架进行搭设，且搭设完还得进行拆除，不仅延长了工期且会带来额外的施工成本；同时，由于空中花园空间比较小，施工人员在使用操作架的过程中，存在一定的安全隐患，施工效果不佳。

3、为此，我们提出了一种用于第四代住宅空中花园施工的悬挑推拉平台。

技术实现思路

1、本发明的目的是解决上述的不足，提供一种用于第四代住宅空中花园施工的悬挑推拉平台。

2、为了解决上述技术问题，本发明采用如下技术方案：一种用于第四代住宅空中花园施工的悬挑推拉平台，包括工作平台和设置在工作平台下方两侧的导向轨，支撑件，包括设置在导向轨远离工作平台一端下方的底座、固定在底座顶侧两端的螺纹柱一、活动套设在螺纹柱一外部且固定在相邻导向轨上用于调节导向轨高度的安装块和设置在安装块两侧且螺纹套接在相邻螺纹柱一外壁上用于固定安装块位置的螺母，所述导向轨上设有用于调节工作平台位置的调节件，所述工作平台的顶侧设有用于防止施工人员坠落工作平台的护栏，通过以上组件的运行，可方便施工人员对空中花园的天棚和外墙进行施工，可根据安装需求，对导向轨和工作平台的高度进行调节。

3、进一步的，所述调节件包括设置在导向轨下方的丝杆和多个螺纹套接在丝杆外部且固定在工作平台底侧用于带动工作平台进行位移的驱动块一，所述驱动块一活动套设在导向轨外部，所述导向轨和底座之间设有活动板，所述活动板底侧的两端固定有滚轮，所述底座开设有与滚轮对应的穿孔，活动板的中部螺纹穿设有底端转动连接在底座顶侧用于带动活动板进行竖向位移螺杆，通过以上组件的运行，可对工作平台的位置进行调节，可方便施工人员将导向轨架设在窗台上。

4、进一步的，所述丝杆的外部设有固定在导向轨底侧的装载块，丝杆的一端转动连接在装载块靠近工作平台一端的内壁上，丝杆的另一端贯穿至装载块远离工作平台一端的外部并固定有带动丝杆进行转动的驱动块二，所述驱动块二远离丝杆的一端固定有把手，驱动块二上螺纹穿设有螺栓一，所述装载块靠近驱动块二的一端开设有螺纹孔一，所述螺栓一的一端螺纹插设在螺纹孔一的内部，通过以上组件的运行，可对驱动块二和丝杆进行锁定，提高丝杆的稳定性能。

5、进一步的，所述护栏包括设置在工作平台两侧以及远离底座一端上方的扶杆、多个设置在扶杆下方且固定在工作平台顶侧的连接杆一、开设在连接杆一顶端的容纳槽和滑动插设在容纳槽内部的连接杆二，位于容纳槽外部的连接杆二端部固定在相邻的扶杆上，位于扶杆两端的连接杆一顶端螺栓穿设有螺栓二，所述连接杆二靠近相邻螺栓二的一侧开设有多个螺纹孔二，所述螺栓二的一端螺纹插设在相邻的螺纹孔二内部，通过护栏，可对工作平台上施工的施工人员进行防护，避免施工人员从工作平台上坠落，可对护栏的高度进行调节。

6、进一步的，所述驱动块一滑动在装载块内部，所述装载块远离工作平台一端的内部滑动连接有活动套设在丝杆外部的传动块，所述螺杆顶端的外壁固定套接有齿轮，所述齿轮的一侧设有固定在传动块上与齿轮啮合用于带动齿轮进行转动的齿条块，所述传动块远离工作平台的一侧设有活动套设在丝杆外部且固定在装载块内部的固接块，所述固接块和传动块之间固定有活动套设在丝杆外部的弹簧，通过以上组件的运行，可驱动螺杆进行转动。

7、进一步的，所述螺杆的顶端转动连接有固定在相邻导向轨上用于稳定螺杆的固定块，通过固定块，可提高螺杆的稳定性能。

8、进一步的，所述螺纹柱一的顶端开设有螺纹槽，所述螺纹槽的内部螺纹插设有顶端固定有支座的螺纹柱二，螺纹柱一的一侧设有固定在支座底侧的限定柱一，所述限定柱一的底端开设有滑动槽，所述滑动槽的内部滑动插设有限定柱二，所述螺纹柱一的外侧以螺纹柱一为中心沿周向设有多个开设在安装块顶侧的限定孔，所述限定柱二的底端滑动插设在相邻的限定孔内部，通过支座和底座的支撑，可进一步将导向轨和工作平台稳固在窗台上。

9、进一步的，所述装载块远离工作平台的一端开设有转动孔，所述丝杆滑动穿设在转动孔的内部，通过转动孔，可避免装载块干扰丝杆进行转动。

10、进一步的，所述活动板的两端开设有连通孔，所述螺纹柱一滑动穿设在连通孔中，通过连通孔，可避免螺纹柱一干扰活动板进行竖向位移。

11、进一步的，位于工作平台一端的扶杆设置在位于工作平台两侧的扶杆之间，通过设置工作平台一端的扶杆位于两侧扶杆之间，三面围合的扶杆、连接杆一和连接杆二形成连续的防护屏障，有效防止施工人员从工作平台边缘坠落。

12、对比现有技术，本发明具有如下的有益效果在于：

13、1、本发明可方便施工人员对空中花园的天棚和外墙进行施工，避免了大量二次搭设操作架，缩短了工期，提高安全性，降低了措施成本，可根据不同户型窗台的高度，进行适应性的调节，从而方便施工人员对悬挑推拉平台进行安装，使用方便，并且可根据施工需求，方便施工人员对悬挑推拉平台的位置进行调控，从而方便施工人员对悬挑推拉平台进行使用，灵活度高。

14、2、本发明可对工作平台上施工的施工人员进行防护，避免施工人员从工作平台上坠落，防护性能高，可根据窗口的高度对护栏的高度进行调节，并且通过支座和底座的端部支撑将平台稳固在窗台上，提高窗台的稳定性能，安全性能高。

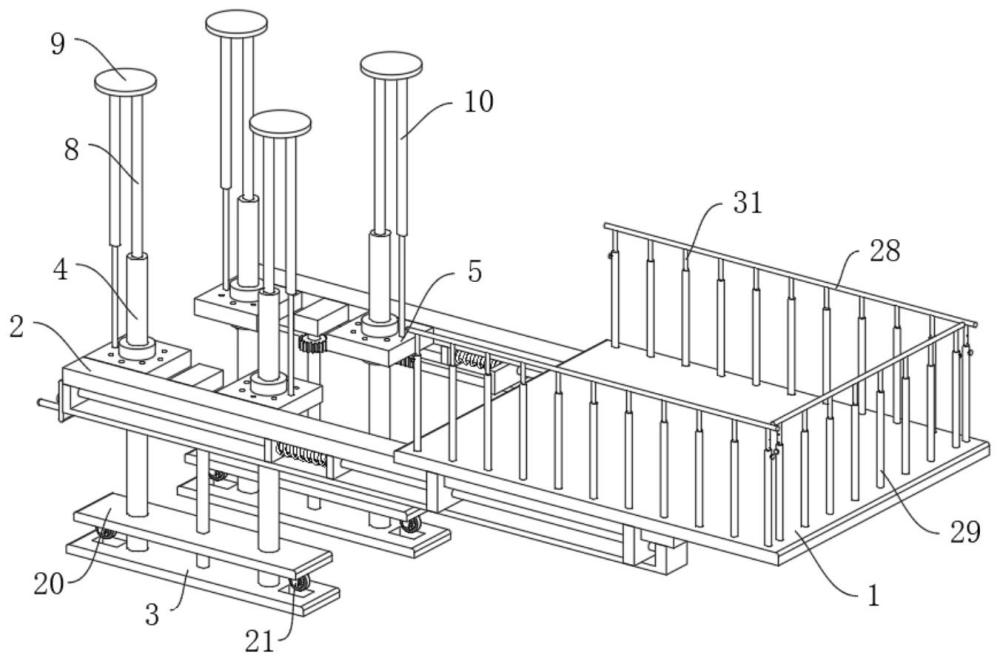

1.一种用于第四代住宅空中花园施工的悬挑推拉平台，包括工作平台（1）和设置在工作平台（1）下方两侧的导向轨（2），其特征在于：

2.如权利要求1所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：所述调节件包括设置在导向轨（2）下方的丝杆（14）和多个螺纹套接在丝杆（14）外部且固定在工作平台（1）底侧用于带动工作平台（1）进行位移的驱动块一（15），所述驱动块一（15）活动套设在导向轨（2）外部，所述导向轨（2）和底座（3）之间设有活动板（20），所述活动板（20）底侧的两端固定有滚轮（21），所述底座（3）开设有与滚轮（21）对应的穿孔（22），活动板（20）的中部螺纹穿设有底端转动连接在底座（3）顶侧用于带动活动板（20）进行竖向位移螺杆（23）。

3.如权利要求2所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：所述丝杆（14）的外部设有固定在导向轨（2）底侧的装载块（35），丝杆（14）的一端转动连接在装载块（35）靠近工作平台（1）一端的内壁上，丝杆（14）的另一端贯穿至装载块（35）远离工作平台（1）一端的外部并固定有带动丝杆（14）进行转动的驱动块二（25），所述驱动块二（25）远离丝杆（14）的一端固定有把手（26），驱动块二（25）上螺纹穿设有螺栓一（27），所述装载块（35）靠近驱动块二（25）的一端开设有螺纹孔一，所述螺栓一（27）的一端螺纹插设在螺纹孔一的内部。

4.如权利要求1所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：所述护栏包括设置在工作平台（1）两侧以及远离底座（3）一端上方的扶杆（28）、多个设置在扶杆（28）下方且固定在工作平台（1）顶侧的连接杆一（29）、开设在连接杆一（29）顶端的容纳槽（30）和滑动插设在容纳槽（30）内部的连接杆二（31），位于容纳槽（30）外部的连接杆二（31）端部固定在相邻的扶杆（28）上，位于扶杆（28）两端的连接杆一（29）顶端螺栓穿设有螺栓二（32），所述连接杆二（31）靠近相邻螺栓二（32）的一侧开设有多个螺纹孔二（33），所述螺栓二（32）的一端螺纹插设在相邻的螺纹孔二（33）内部。

5.如权利要求3所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：所述驱动块一（15）滑动在装载块（35）内部，所述装载块（35）远离工作平台（1）一端的内部滑动连接有活动套设在丝杆（14）外部的传动块（16），所述螺杆（23）顶端的外壁固定套接有齿轮（24），所述齿轮（24）的一侧设有固定在传动块（16）上与齿轮（24）啮合用于带动齿轮（24）进行转动的齿条块（19），所述传动块（16）远离工作平台（1）的一侧设有活动套设在丝杆（14）外部且固定在装载块（35）内部的固接块（17），所述固接块（17）和传动块（16）之间固定有活动套设在丝杆（14）外部的弹簧（18）。

6.如权利要求2所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：所述螺杆（23）的顶端转动连接有固定在相邻导向轨（2）上用于稳定螺杆（23）的固定块（34）。

7.如权利要求1所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：所述螺纹柱一（4）的顶端开设有螺纹槽（7），所述螺纹槽（7）的内部螺纹插设有顶端固定有支座（9）的螺纹柱二（8），螺纹柱一（4）的一侧设有固定在支座（9）底侧的限定柱一（10），所述限定柱一（10）的底端开设有滑动槽（11），所述滑动槽（11）的内部滑动插设有限定柱二（12），所述螺纹柱一（4）的外侧以螺纹柱一（4）为中心沿周向设有多个开设在安装块（5）顶侧的限定孔（13），所述限定柱二（12）的底端滑动插设在相邻的限定孔（13）内部。

8.如权利要求3所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：所述装载块（35）远离工作平台（1）的一端开设有转动孔，所述丝杆（14）滑动穿设在转动孔的内部。

9.如权利要求2所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：所述活动板（20）的两端开设有连通孔，所述螺纹柱一（4）滑动穿设在连通孔中。

10.如权利要求4所述的一种用于第四代住宅空中花园施工的悬挑推拉平台，其特征在于：位于工作平台（1）一端的扶杆（28）设置在位于工作平台（1）两侧的扶杆（28）之间。
