一种再生混凝土配料搅拌一体机的制作方法

本技术涉及混拌设备，特别是涉及一种再生混凝土配料搅拌一体机。

背景技术：

1、在建筑废弃物资源化利用领域，再生混凝土的制备是关键环节。目前，常见的生产方式多采用分站式设备，即骨料称重、粉料称重、搅拌等工序由独立设备在不同工位完成，存在占地面积大、物料转运能耗高、工艺流程衔接不畅等问题。

2、而现有的一体式搅拌设备，虽将部分功能集成，但在实际应用中仍面临显著瓶颈：一是搅拌机构产生的强烈振动会直接干扰精密称重传感器的稳定性，导致配料精度下降，严重影响混凝土最终强度与质量；二是自动化程度不足，特别是再生骨料的投料与称重仍需人工干预或依靠简陋装置，效率低下且配比一致性难以保障。

3、因此，研发一种能够实现高精度自动配料、高效搅拌且便于过程监控的集成化再生混凝土制备装置，具有迫切的实际需求。

技术实现思路

1、本实用新型目的是针对背景技术中存在的问题，提出一种再生混凝土配料搅拌一体机。

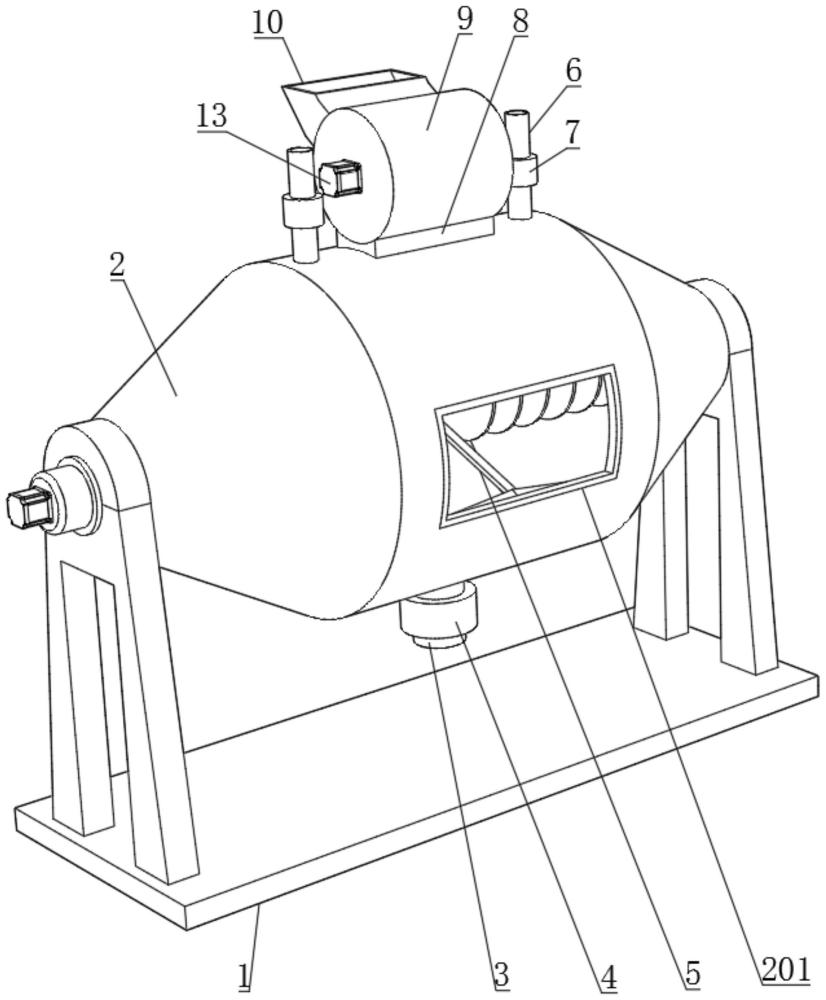

2、本实用新型的技术方案：一种再生混凝土配料搅拌一体机，包括机架，机架上设置搅拌桶，搅拌桶的底部设置下料管组，且搅拌桶内设置搅拌机构；

3、加料管b，加料管b设置在搅拌桶上并与其内部连通，加料管b的顶端设置与其导通连接的导流箱，导流箱上设置与其内部导通连接的进料斗；

4、以及称重导料机构，称重导料机构设置在导流箱内，称重导料机构在工作状态下间歇性的将原料进行称重并通过加料管b导入搅拌桶内。

5、优选的，搅拌桶上设置透明观察窗，透明观察窗处于搅拌桶内的一侧设置防粘涂层。

6、优选的，下料管组包括出料管和用于控制其内部通道开合的阀门。

7、优选的，搅拌机构包括搅拌轴、刮板和驱动组件a，搅拌轴位于搅拌桶内并与其转动连接，搅拌轴上间隔设置若干支架，刮板包括多个并分别与对应侧的支架连接，刮板与搅拌桶的内壁滑动接触，驱动组件a设置在机架上，驱动组件a在工作状态下驱动搅拌轴旋转。

8、优选的，搅拌轴上同轴且对称设置两组螺旋推送板，刮板上设置v形导流面，搅拌轴在旋转的状态下，v形导流面将处于中间部位的原料向两侧推送，并通过两侧的螺旋推送板将两侧的原料向中间位置推送。

9、优选的，导流箱的底部设置与其内部连通的下料孔，加料管b包覆于下料孔的外部；导流箱的侧壁上设置与其内部连通的进料孔，进料斗包覆于进料孔的外部。

10、优选的，称重导料机构包括圆柱体、称重器和驱动组件b，导流箱内设置圆柱腔，圆柱体位于圆柱腔内并与其内壁贴合，圆柱体的弧面上设置承接槽，称重器位于承接槽内；驱动组件b设置在导流箱上，驱动组件b在工作状态下驱动圆柱体旋转。

11、优选的，搅拌桶上设置与其内部连通的加料管a，加料管a上设置用于监测加料管a内流体总量以及控制其内部通道开合的计量阀。

12、与现有技术相比，本实用新型具有如下有益的技术效果：

13、通过集成化的设计，有效解决了现有技术中的问题，主要带来以下有益效果：其一，实现了再生骨料的自动、连续与精确称重，并以此为基础自动匹配其他物料配比，大幅提高了生产自动化程度与配比精度；其二，通过独立的驱动设计，彻底隔离了搅拌振动对称重过程的影响，确保了核心工艺环节的稳定性；其三，独特的复合式搅拌结构能形成高效的三维物流，显著提升了再生混凝土的混合均匀性与搅拌效率；其四，防粘观察窗的设计保障了过程可视性，便于操作监控与质量把控；其五，整体结构紧凑，将配料、称重、搅拌功能高度集成，减少了占地面积和物料中转，降低了能耗与运行成本。

1.一种再生混凝土配料搅拌一体机，其特征在于，包括：

2.根据权利要求1所述的一种再生混凝土配料搅拌一体机，其特征在于，搅拌桶（2）上设置透明观察窗（201），透明观察窗（201）处于搅拌桶（2）内的一侧设置防粘涂层。

3.根据权利要求1所述的一种再生混凝土配料搅拌一体机，其特征在于，下料管组包括出料管（3）和用于控制其内部通道开合的阀门（4）。

4.根据权利要求1所述的一种再生混凝土配料搅拌一体机，其特征在于，搅拌机构（5）包括搅拌轴（51）、刮板（52）和驱动组件a，搅拌轴（51）位于搅拌桶（2）内并与其转动连接，搅拌轴（51）上间隔设置若干支架，刮板（52）包括多个并分别与对应侧的支架连接，刮板（52）与搅拌桶（2）的内壁滑动接触，驱动组件a设置在机架（1）上，驱动组件a在工作状态下驱动搅拌轴（51）旋转。

5.根据权利要求4所述的一种再生混凝土配料搅拌一体机，其特征在于，搅拌轴（51）上同轴且对称设置两组螺旋推送板（53），刮板（52）上设置v形导流面（521），搅拌轴（51）在旋转的状态下，v形导流面（521）将处于中间部位的原料向两侧推送，并通过两侧的螺旋推送板（53）将两侧的原料向中间位置推送。

6.根据权利要求1所述的一种再生混凝土配料搅拌一体机，其特征在于，导流箱（9）的底部设置与其内部连通的下料孔，加料管b（8）包覆于下料孔的外部；导流箱（9）的侧壁上设置与其内部连通的进料孔，进料斗（10）包覆于进料孔的外部。

7.根据权利要求1所述的一种再生混凝土配料搅拌一体机，其特征在于，称重导料机构包括圆柱体（11）、称重器（12）和驱动组件b，导流箱（9）内设置圆柱腔，圆柱体（11）位于圆柱腔内并与其内壁贴合，圆柱体（11）的弧面上设置承接槽（111），称重器（12）位于承接槽（111）内；驱动组件b设置在导流箱（9）上，驱动组件b在工作状态下驱动圆柱体（11）旋转。

8.根据权利要求1所述的一种再生混凝土配料搅拌一体机，其特征在于，搅拌桶（2）上设置与其内部连通的加料管a（6），加料管a（6）上设置用于监测加料管a（6）内流体总量以及控制其内部通道开合的计量阀（7）。
