穿戴设备的制作方法

本申请属于穿戴设备,具体涉及一种穿戴设备。

背景技术:

1、随着智能穿戴设备市场的快速发展,用户对于智能穿戴设备的个性化需求日益增强,例如,以穿戴设备中的智能手表为例,更换智能手表的表带已成为实现外观定制的主要手段。

2、智能穿戴设备通常包括设备主体和连接带,常规开发模式下,每推出一款新机型,往往需配套开发多款连接带,这是由于连接带缺乏有效的自适应调节机制,从而导致一款连接带难以适配不同尺寸的设备主体。

技术实现思路

1、本申请旨在提供一种穿戴设备,解决一款表带难以适配不同设备主体的问题。

2、为了解决上述技术问题,本申请是这样实现的:

3、本申请实施例提出了一种穿戴设备,穿戴设备包括:

4、设备主体,设备主体的侧部设置有安装槽;

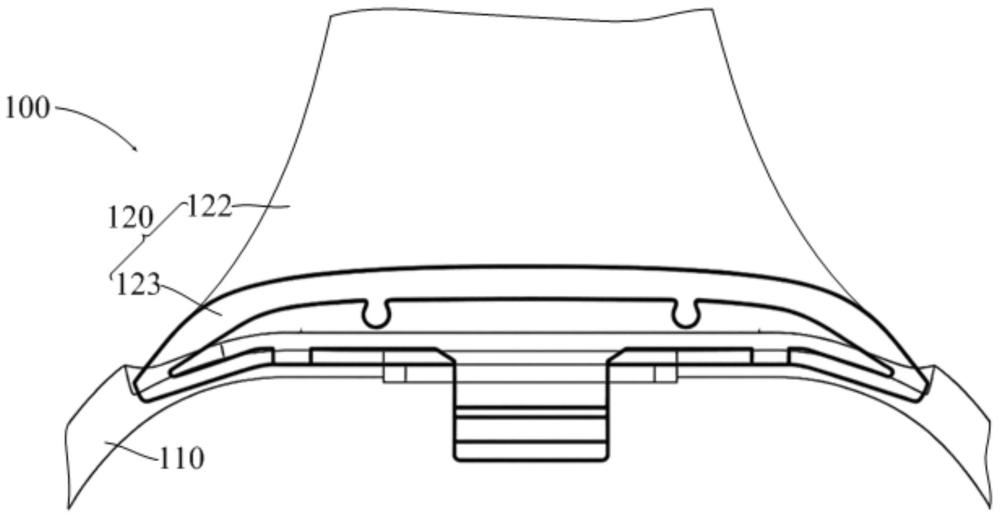

5、连接带,连接带包括支架组件和带体,支架组件设置于带体的端部,带体通过支架组件与安装槽连接,支架组件包括支架本体和形变件,形变件设置于支架本体的两端,在连接带和设备主体相互装配的情况下,形变件形变并与安装槽配合。

6、在本申请的实施例中,在连接带与设备主体相互装配的过程中,形变件与安装槽的内壁配合,从而形成对形变件的挤压或引导而发生形变,这种形变直接传递至带体的端部两侧,迫使带体两侧与形变件同步产生弯曲或翘曲变形,从而使得带体的端部两侧能够与设备主体的侧部趋近于平齐,使得单一规格的连接带能够适配多种不同尺寸的设备主体,无需针对每款新机型单独开发模具,大幅降低了企业的研发与生产成本。同时,带体与形变件的同步形变机制确保了连接带与设备主体衔接处的曲线过渡平滑自然,有利于消除相关技术中连接带和设备主体之间常见的阶梯状段差,显著提升了产品的外观质感与整体协调性,满足了穿戴设备对外观的严苛要求,为用户带来了一表带多机通用的便捷体验。

7、本申请的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变得明显,或通过本申请的实践了解到。

1.一种穿戴设备,其特征在于,包括:

2.根据权利要求1所述的穿戴设备,其特征在于,所述形变件的第一端与所述支架本体侧壁连接,所述形变件的第二端为自由端,所述形变件支撑所述连接带的端部两侧,且所述形变件与所述带体的端部两侧同步朝向所述设备主体的中心产生形变,或者同步向背离所述设备主体的中心的方向产生形变。

3.根据权利要求2所述的穿戴设备,其特征在于,在所述安装槽的深度大于所述带体的端部两侧的厚度的情况下,所述形变件与所述带体的端部两侧同步向背离所述设备主体的中心的方向产生形变,其中所述安装槽的深度是沿带体向设备主体延伸的方向的尺寸。

4.根据权利要求2所述的穿戴设备,其特征在于,在所述安装槽的深度小于所述带体的端部两侧的厚度的情况下,所述形变件与所述带体的端部两侧同步朝向所述设备主体的中心产生形变。

5.根据权利要求1至4中任一项所述的穿戴设备,其特征在于,所述带体的端部两侧设有第一扣合部,所述安装槽的内壁设有第二扣合部,所述第一扣合部与所述第二扣合部相扣合的情况下,所述第一扣合部带动所述带体的端部两侧朝向所述设备主体的中心产生形变,或者向背离所述设备主体的中心的方向产生形变。

6.根据权利要求1至4中任一项所述的穿戴设备,其特征在于,所述安装槽的内壁设有扣合凹槽,所述形变件的一部分伸出所述带体并与所述扣合凹槽相互扣合,以使所述形变件带动所述带体的端部两侧朝向所述设备主体的中心产生形变或者向背离所述设备主体的中心的方向产生形变。

7.根据权利要求1至4中任一项所述的穿戴设备,其特征在于,所述穿戴设备还包括:

8.根据权利要求7所述的穿戴设备,其特征在于,所述限位凸起一体成型于所述安装槽的内壁,或者,所述限位凸起通过粘接、焊接或者锁定的方式固定于所述安装槽的内壁。

9.根据权利要求1至4中任一项所述的穿戴设备,其特征在于,所述穿戴设备还包括:

10.根据权利要求1至4中任一项所述的穿戴设备,其特征在于,所述形变件为记忆合金。
