一种可移动一体式立体植物种植柱的制作方法

本技术涉及植物种植，尤其涉及一种可移动一体式立体植物种植柱。

背景技术：

1、立体植物种植柱是一种垂直分层设计、可在有限空间内实现多株植物种植的柱状栽培装置。

2、现有条件下常采用如公告号为cn208434497u公开的一种可利用种植体多面空间的立体种植结构，包括种植体，种植体包括用于提供结构支撑的围网层。其中该结构能够充分利用空间结构，并且更有利于植物体的生长。但该装置的种植结构主要依赖围网层、保水层和基质层组成的种植体自身维持形态，仅通过支撑立柱和承托盘辅助支撑，使得种植体在长期使用或受到外力时易变形或塌陷，影响整体结构稳定性，且该装置种植体依赖围网层与支撑立柱、承托盘的固定连接，导致组装时需逐点固定支撑立柱，拆卸时需逐一分离连接点，操作繁琐耗时。

技术实现思路

1、本实用新型的目的是为了解决现有技术中立体种植装置结构稳定性差、组装拆卸繁琐的问题，而提出的一种可移动一体式立体植物种植柱。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种可移动一体式立体植物种植柱，包括底盘，所述底盘上卡接有种植架，所述底盘上固定安装有紧固架，且紧固架内设置有自外向内对种植架进行限位的限位机构，所述底盘上固定安装有周向分布并用于支撑种植架的支撑架，所述支撑架包括立杆和十字形固定架，所述种植架上端设置有顶盖，所述顶盖上固定安装有与立杆上端相对应的回型块，且回型块上固定设置有用于灌溉植物的灌溉环架，所述底盘上开设有出水口。

4、优选地，所述底盘上固定安装有加强筋，且加强筋横截面为凸型结构。

5、优选地，所述种植架上固定安装有周向分布并与立杆相对应的固定架，且固定架为凹型结构。

6、优选地，所述限位机构包括固定安装于种植架上的安装块，所述紧固架内销轴安装有传动杆，且传动杆上端固定安装有用于对安装块限位的限位块，所述紧固架内固定安装有与传动杆活动相抵的弹性橡胶块。

7、优选地，所述限位块呈直角三角形结构，所述安装块上开设有与限位块相对应的三角形限位槽。

8、优选地，所述顶盖上固定安装有与灌溉环架相连通的进水管，且进水管上固定安装有多个防滑环套，且防滑环套为圆锥形结构。

9、与现有技术相比，本实用新型具备以下优点：

10、1、本实用新型通过由底盘、立杆与十字形固定架构成的核心支撑框架，结合限位机构，实现种植架的快速卡接与锁定，在确保整体结构稳定性的同时，使得安装与拆卸更为简便。

11、2、本实用新型通过顶部的灌溉环架可实现集中、均匀的节水灌溉，底盘设置的出水口能有效防止积水，便于日常的维护与空间的灵活布局。

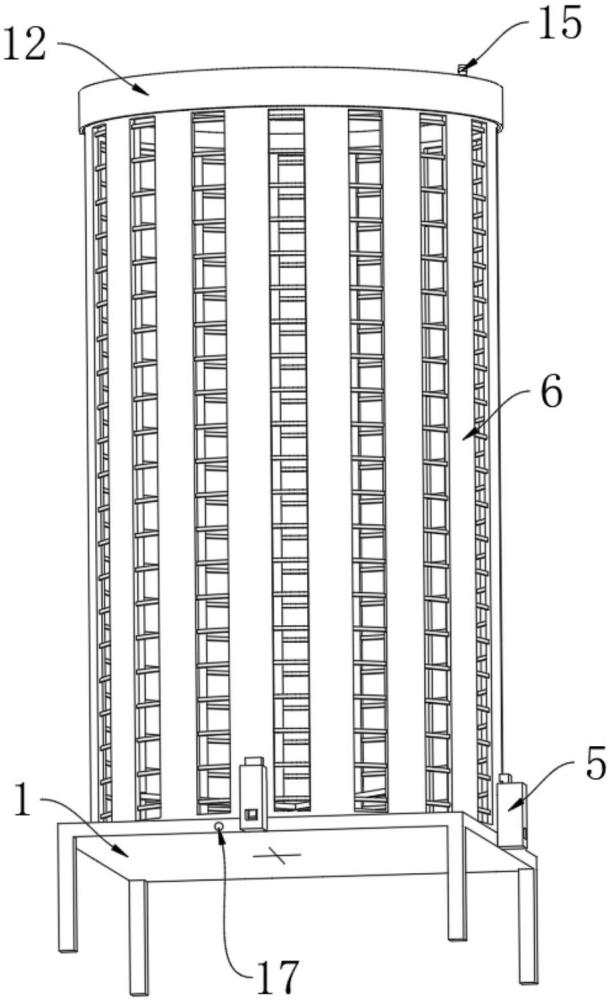

1.一种可移动一体式立体植物种植柱，包括底盘（1），其特征在于，所述底盘（1）上卡接有种植架（6），所述底盘（1）上固定安装有紧固架（5），且紧固架（5）内设置有自外向内对种植架（6）进行限位的限位机构，所述底盘（1）上固定安装有周向分布并用于支撑种植架（6）的支撑架，所述支撑架包括立杆（3）和十字形固定架（4），所述种植架（6）上端设置有顶盖（12），所述顶盖（12）上固定安装有与立杆（3）上端相对应的回型块（13），且回型块（13）上固定设置有用于灌溉植物的灌溉环架（14），所述底盘（1）上开设有出水口（17）。

2.根据权利要求1所述的一种可移动一体式立体植物种植柱，其特征在于，所述底盘（1）上固定安装有加强筋（2），且加强筋（2）横截面为凸型结构。

3.根据权利要求1所述的一种可移动一体式立体植物种植柱，其特征在于，所述种植架（6）上固定安装有周向分布并与立杆（3）相对应的固定架（11），且固定架（11）为凹型结构。

4.根据权利要求1所述的一种可移动一体式立体植物种植柱，其特征在于，所述限位机构包括固定安装于种植架（6）上的安装块（7），所述紧固架（5）内销轴安装有传动杆（8），且传动杆（8）上端固定安装有用于对安装块（7）限位的限位块（9），所述紧固架（5）内固定安装有与传动杆（8）活动相抵的弹性橡胶块（10）。

5.根据权利要求4所述的一种可移动一体式立体植物种植柱，其特征在于，所述限位块（9）呈直角三角形结构，所述安装块（7）上开设有与限位块（9）相对应的三角形限位槽。

6.根据权利要求1所述的一种可移动一体式立体植物种植柱，其特征在于，所述顶盖（12）上固定安装有与灌溉环架（14）相连通的进水管（15），且进水管（15）上固定安装有多个防滑环套（16），且防滑环套（16）为圆锥形结构。
