一种具备折腰转向功能的自走式有机肥施用机的制作方法

本技术涉及一种具备折腰转向功能的自走式有机肥施用机，属于有机肥施用机。

背景技术：

1、目前，施肥机的挂接方式主要有三种：牵引式、悬挂式和自走式。牵引式机械自带车轮，由拖拉机牵引作业；悬挂式直接挂接在拖拉机的三点悬挂机构上；自走式则自带发动机。然而，在西南丘陵地区，农田普遍存在坡多、坎多、地块狭小且形状不规则的特点。传统施肥机由于整机长度较大、转弯半径受限，在窄小地块中调头困难，操作灵活性差，严重影响了施肥作业的效率和适用范围。因此，亟需一种能够适应复杂地形、具备小转弯半径、操作便捷且稳定性高的施肥机械，以提升丘陵山地农业的机械化作业水平。

技术实现思路

1、基于上述，本实用新型提供一种具备折腰转向功能的自走式有机肥施用机，以克服现有技术的不足。

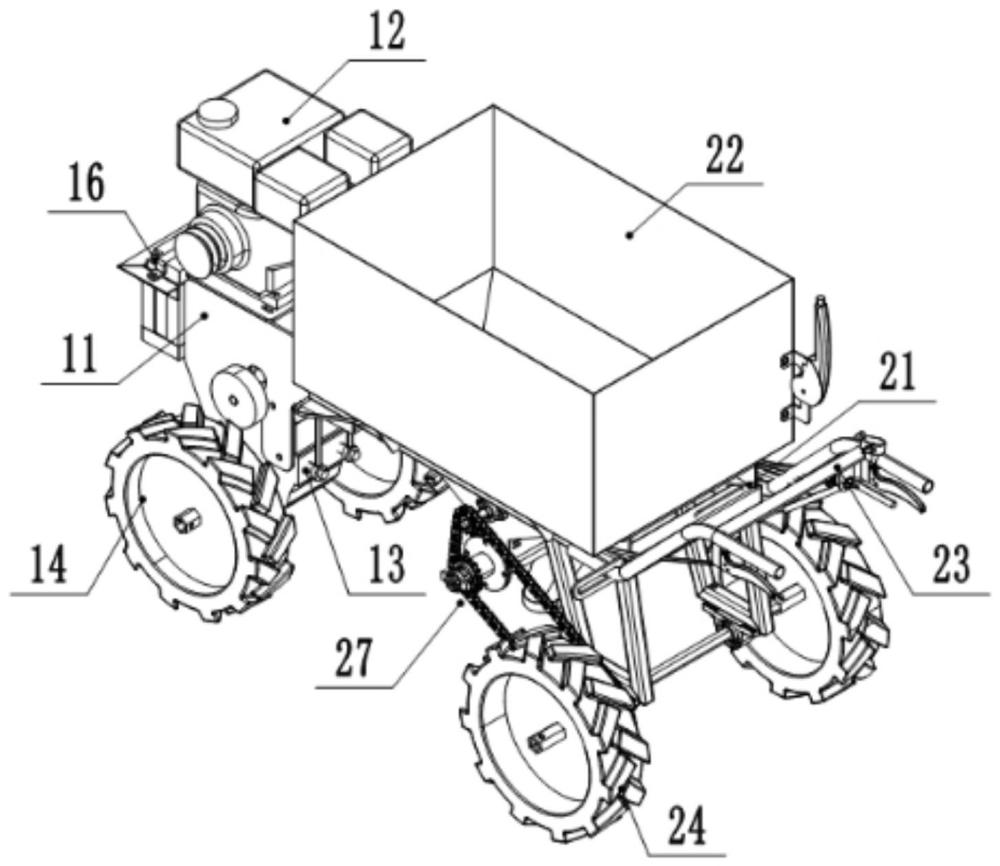

2、本实用新型的技术方案是：一种具备折腰转向功能的自走式有机肥施用机，包括：

3、前架单元，其包括前车架、汽油机、变速箱和前轮，所述汽油机、变速箱均安装于所述前车架上，所述前轮安装于所述变速箱的两侧；

4、后架单元，包括后车架、排肥装置、扶手和后轮，所述排肥装置安装于所述后车架上，所述扶手设置于所述后车架的后侧，所述后轮安装于所述后车架的后端两侧；

5、其中，所述前车架的后端中部竖向设有转动套，所述后车架的前端中部竖向设有销轴，所述销轴通过轴承可转动安装于所述转动套内。

6、根在其中一个例子中，所述排肥装置包括肥料箱、螺旋腔、下料斗和螺旋绞龙，所述螺旋腔横向设置于所述肥料箱的底部，且所述螺旋腔的一端延伸至所述肥料箱的底部侧面，所述螺旋腔在该侧面底部设有下料斗，所述螺旋绞龙可转动安装于所述螺旋腔内。

7、在其中一个例子中，在所述螺旋腔的顶部设有调节机构，所述调节机构包括挡板、手柄和弹簧，所述挡板可伸缩活动安装于所述螺旋腔的顶部，所述挡板的外侧设有耳板，所述手柄的螺纹柱穿过所述耳板和所述肥料箱的侧面，所述弹簧套设于所述螺纹柱上，通过所述手柄调节所述挡板的伸缩位置，以改变所述螺旋腔与所述肥料箱之间的开口大小。

8、在其中一个例子中，还包括联动机构，所述联动机构包括第一链轮、第二链轮、第三链轮和链条，所述第一链轮安装于所述后轮的转轴上，所述第二链轮安装于所述螺旋绞龙延伸出所述螺旋腔外的那端，所述肥料箱的下部设有搅拌轴，所述搅拌轴的一端延伸出所述肥料箱并设有第三链轮，所述第一链轮、第二链轮和第三链轮之间安装有链条。

9、在其中一个例子中，在所述螺旋腔的外端面设有固定套，所述第二链轮可转动安装于所述固定套上，所述螺旋绞龙的驱动轴向外延伸出所述固定套外；在所述第二链轮与所述驱动轴之间设有卡接机构。

10、在其中一个例子中，所述卡接机构包括卡环、操作环和操作杆，所述第二链轮的外侧面设有卡槽，所述驱动轴上设有键块，所述卡环的外侧可转动安装于所述操作环上，所述卡环的外环面设有与所述卡槽对应的卡块，所述卡环的内环面设有与所述键块对应的键槽，所述操作杆的一端与所述操作环连接，另一端向后延伸至所述扶手的位置。

11、在其中一个例子中，所述销轴的上部对应于所述轴承外安装有铰接盘，所述销轴的下部对应于所述轴承外安装有螺母。

12、在其中一个例子中，所述前车架上还安装有蓄电池，所述蓄电池用于供给所述汽油机电启动用电。

13、本实用新型的有益效果：

14、1、采用折腰转向结构，使整机可在极小空间内灵活转向和掉头，极大提高了在狭窄、不规则地块中的通过性和适应性，尤其适用于贵州等丘陵山区的小田块作业。

15、2、前、后架单元通过转动套与销轴铰接，配合轴承支撑，实现了稳定可靠的折腰转向，同时保证了整机在横坡、纵坡作业时的“四轮贴地”能力，有效提升了坡地行驶的稳定性，显著降低了侧翻风险。

16、3、排肥装置与后轮通过链轮链条联动，实现行走即排肥，且排肥量可通过调节机构灵活控制，施肥均匀；同时，搅拌轴避免了肥料在箱内形成“架桥”，保证了排肥顺畅。

17、4、通过设置的卡接机构，可根据作业需要方便地切断或接通排肥动力，实现行走与排肥的联动或分离，操作便捷，适应多种作业场景。

1.一种具备折腰转向功能的自走式有机肥施用机，其特征在于，包括：

2.根据权利要求1所述的自走式有机肥施用机，其特征在于，

3.根据权利要求2所述的自走式有机肥施用机，其特征在于，

4.根据权利要求2所述的自走式有机肥施用机，其特征在于，

5.根据权利要求4所述的自走式有机肥施用机，其特征在于，

6.根据权利要求5所述的自走式有机肥施用机，其特征在于，

7.根据权利要求1所述的自走式有机肥施用机，其特征在于，

8.根据权利要求1所述的自走式有机肥施用机，其特征在于，
