一种绿色水稻的多功能收割与打捆装置的制作方法
本技术涉及水稻收割，具体为一种绿色水稻的多功能收割与打捆装置。
背景技术：
1、水稻收割打捆机是一款专为丘陵山区、小地块及精细化农业设计的多功能一体化农机装备，该机型结构紧凑、机动灵活能够轻松在泥泞、崎岖的水稻田中穿梭作业，有效解决了大型联合收割机转场困难，对小块水田适应性强的问题，它通过独特的捡拾装置将散乱的秸秆归集，经由打捆机构将其压缩成形状规整、密度适中、便于搬运和储存的方形或圆形草捆，整个流程流畅连贯，极大提升了作业效率，，是推动水稻生产迈向机械化、智能化、绿色化的实用利器；
2、但是现有的收割打捆装置，前端的扶禾板大多为斜置，难以对秸秆顶部稻穗进行限位，从而导致在收割时顶部的稻穗在惯性作用下容易倾倒，此过程中会导致稻穗损坏，会将稻穗摔散遗失，降低了稻谷回收率，为避免上述技术问题，确有必要提供一种绿色水稻的多功能收割与打捆装置以克服现有技术中的所述缺陷。
技术实现思路
1、本实用新型提供一种绿色水稻的多功能收割与打捆装置，可以有效解决上述背景技术中提出的现有的收割打捆装置，前端的扶禾板大多为斜置，难以对秸秆顶部稻穗进行限位，从而导致在收割时顶部的稻穗在惯性作用下容易倾倒，此过程中会导致稻穗损坏，会将稻穗摔散遗失，降低了稻谷回收率的问题。

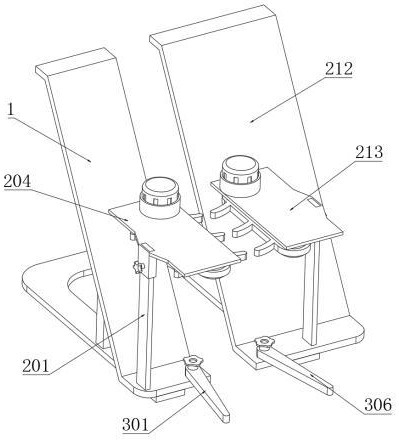

2、为实现上述目的，本实用新型提供如下技术方案：一种绿色水稻的多功能收割与打捆装置，包括扶禾板，所述扶禾板的顶端安装有扶穗组件；
3、所述扶穗组件包括滑动杆；
4、所述扶禾板的顶端安装有滑动杆，所述滑动杆的外侧滑动套接有滑动槽板，所述滑动槽板的内侧螺纹连接有固定螺杆，所述滑动槽板的一侧端面安装有边部固定板，所述边部固定板的顶端安装有电机安装槽，所述电机安装槽的内侧安装有电机安装槽，所述电机安装槽的内侧安装有驱动电机；
5、所述驱动电机的传动端连接有主动辊轮，所述边部固定板的底端焊接有转动杆，所述转动杆的外侧转动套接有从动辊，所述主动辊轮的外侧套接有橡胶带，所述橡胶带的外侧粘结有橡胶瓣，所述扶禾板的一侧设置有安装板，所述安装板的顶端安装有对称固定板。
6、优选的，所述滑动槽板的一侧端面开设有高度固定槽，所述固定螺杆通过高度固定槽与滑动槽板螺纹连接。
7、优选的，所述橡胶瓣设置有若干个，若干个橡胶瓣等角度安装在橡胶带的外侧位置处。
8、优选的，所述边部固定板的内侧与驱动电机传动端开设有活动槽，所述驱动电机输入端与外部电源的输出端电性连接。
9、优选的，所述扶禾板的顶部设置有限位组件；
10、所述限位组件包括正限位杆；
11、所述扶禾板的顶部设置有正限位杆，所述正限位杆的内侧开设有旋转槽，所述旋转槽的内侧转动安装有定位杆，所述定位杆的外侧顶部位置处螺纹连接有限位螺纹筒，所述限位螺纹筒的顶端焊接有握把，所述安装板的顶端安装有副限位杆。
12、优选的，所述旋转槽的内径与定位杆的外径相等，所述定位杆的底端与扶禾板相焊接。
13、与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便：
14、1、设置有扶穗组件，在橡胶带转动过程中，橡胶瓣会不断的转动，此时对称固定板底部的橡胶瓣会和边部固定板底部的橡胶瓣同时对稻穗进行固定和拖动，而稻穗的底部秸秆在收割机的作用下会同步移动，从而保证稻穗整个收割过程中均不会东倒西歪，防止稻穗在收割时摔散，保证稻谷回收率从而降低收割造成的损失。
15、2、设置有限位组件，将正限位杆和副限位杆转动到一陇水稻的宽度位置处，然后再拧紧两个限位螺纹筒以对正限位杆进行收紧固定，在后续的收割过程中，正限位杆和副限位杆会不断的将水稻向中部聚集，从而可以方便水稻的快速收割，进一步提升收割效率，水稻集中后更加方便打捆。
1.一种绿色水稻的多功能收割与打捆装置，包括扶禾板（1），其特征在于：所述扶禾板（1）的顶端安装有扶穗组件（2）；
2.根据权利要求1所述的一种绿色水稻的多功能收割与打捆装置，其特征在于：所述滑动槽板（202）的一侧端面开设有高度固定槽，所述固定螺杆（203）通过高度固定槽与滑动槽板（202）螺纹连接。
3.根据权利要求1所述的一种绿色水稻的多功能收割与打捆装置，其特征在于：所述橡胶瓣（211）设置有若干个，若干个橡胶瓣（211）等角度安装在橡胶带（210）的外侧位置处。
4.根据权利要求1所述的一种绿色水稻的多功能收割与打捆装置，其特征在于：所述边部固定板（204）的内侧与驱动电机（206）传动端开设有活动槽，所述驱动电机（206）输入端与外部电源的输出端电性连接。
5.根据权利要求1所述的一种绿色水稻的多功能收割与打捆装置，其特征在于：所述扶禾板（1）的顶部设置有限位组件（3）；
6.根据权利要求5所述的一种绿色水稻的多功能收割与打捆装置，其特征在于：所述旋转槽（302）的内径与定位杆（303）的外径相等，所述定位杆（303）的底端与扶禾板（1）相焊接。
