适用于红魾受精卵的专用孵化装置的制作方法

本技术涉及水产养殖，尤其涉及适用于红魾受精卵的专用孵化装置。

背景技术：

1、红魾隶属于硬骨鱼纲鲇形目鮡科，是一种名贵且濒危的淡水底栖鱼类，其主要分布于我国元江、越南红河和马河、老挝北部等水域，以动物性饵料为食，属于河道洄游鱼类，繁殖时产漂流性卵。

2、随着红河水利资源开发，南沙和马堵山水电站相继建成，大坝阻隔了红魾的洄游通道，破坏了其受精卵漂流孵化的自然环境，同时缩窄了栖息地和产卵场，增加了种群繁殖难度，严重影响红魾种群的恢复与增长，因此亟需人工繁殖技术提供支撑。

3、现有红魾受精卵孵化依赖通用孵化设备或简易容器，存在诸多痛点：

4、一是水流设计缺乏针对性，受精卵易沉积底部，导致局部缺氧、霉菌滋生，影响胚胎发育；

5、二是温度控制不精确，现有设备多采用简单加热器，温差常超过±1°c，而红魾受精卵对水温敏感，最佳孵化温度为25-28°c，温度波动易导致胚胎发育异常或死亡；

6、三是卵床结构不合理，通用卵床无法有效隔离鱼卵，易造成机械损伤，且清洗、观察不便；

7、上述问题严重制约了红魾养殖的规模化发展，为此，本实用新型提供了适用于红魾受精卵的专用孵化装置。

技术实现思路

1、针对现有技术的不足，本实用新型提供了适用于红魾受精卵的专用孵化装置，解决了上述背景技术提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：适用于红魾受精卵的专用孵化装置，包括孵化箱，所述孵化箱的内部等间距插接有多个孵化卵床，多个所述孵化卵床将孵化箱内分隔形成有多个孵化区域；

3、所述孵化箱的内底部位于每个孵化区域内均设置有加热模块和温度传感器；

4、所述孵化箱的外侧下端还设置有促进其内部水体流动的水循环系统，用于模拟红魾自然栖息地的缓流环境；

5、所述孵化箱的尾端还连通有集苗仓，所述集苗仓为锥形结构，且其端面开设有集苗口，所述集苗仓的一端位于集苗口外侧密封焊接有连接法兰，所述集苗仓的一端通过连接法兰和螺栓可拆卸式连接有集苗箱。

6、作为本实用新型进一步的技术方案，所述水循环系统包括孵化箱外侧底端设置的水泵，所述水泵的抽水端连接有排水管，且水泵的出水端连通有进水管，且水泵和进水管之间还设置有文丘里管，所述文丘里管的另一端连通有延伸至孵化箱内部一端的导流管。

7、作为本实用新型进一步的技术方案，所述排水管的一端贯穿孵化箱与其内部底端相连通，所述导流管的表面均匀分布有导流孔，用于在孵化箱内部形成诱导水流；

8、所述孵化箱的外壁还安装有plc控制箱。

9、作为本实用新型进一步的技术方案，所述孵化卵床的顶端中部一体设置有提手，且孵化卵床的顶端两侧对称设置有卡块，所述孵化箱的上表面两侧对称设置有多组卡槽，每组所述卡槽为两个；

10、所述孵化卵床通过其两侧的卡块以抽拉卡合的方式安装在孵化箱上端对应的两个卡槽内。

11、作为本实用新型进一步的技术方案，所述孵化卵床的表面均匀开设有多个网孔，且网孔尺寸为0.5-1.0毫米。

12、作为本实用新型进一步的技术方案，所述加热模块为ptc加热器或半导体制冷片，所述加热模块的加热温度在25-28°c，温差控制在±0.5°c；

13、所述温度传感器设置有多个，分别通过支架安装在每个孵化区域内，且温度传感器为pt100传感器。

14、作为本实用新型进一步的技术方案，所述集苗口内嵌入安装有防逃网，所述防逃网的网孔尺寸为0.3-0.5毫米，所述集苗口的一端还连通有排放管，排放管与集苗箱相连通，且排放管上设置有球阀或电磁阀；

15、所述集苗箱材质为透明pvc。

16、本实用新型提供了适用于红魾受精卵的专用孵化装置，与现有技术相比具备以下有益效果：

17、1、本设计的适用于红魾受精卵的专用孵化装置，在孵化箱上增设仿生水循环系统，配合温度传感器和加热模块的配合，可以通过仿生水流循环和精确温控，模拟红魾自然孵化环境，减少胚胎应激，提升孵化率，幼苗更健壮，而且仿生水流避免受精卵沉积，减少局部缺氧与霉菌滋生，降低水霉病等病害发生率，减少养殖过程中的药物使用，符合生态养殖发展要求。

18、2、本设计的适用于红魾受精卵的专用孵化装置，采用多个抽拉式易拆卸的孵化卵床配合使用，方便对孵化卵床进行定期检查、清洗和管理，而且可拆卸集苗箱实现无损伤集苗，节省人工成本，适用于规模化养殖。

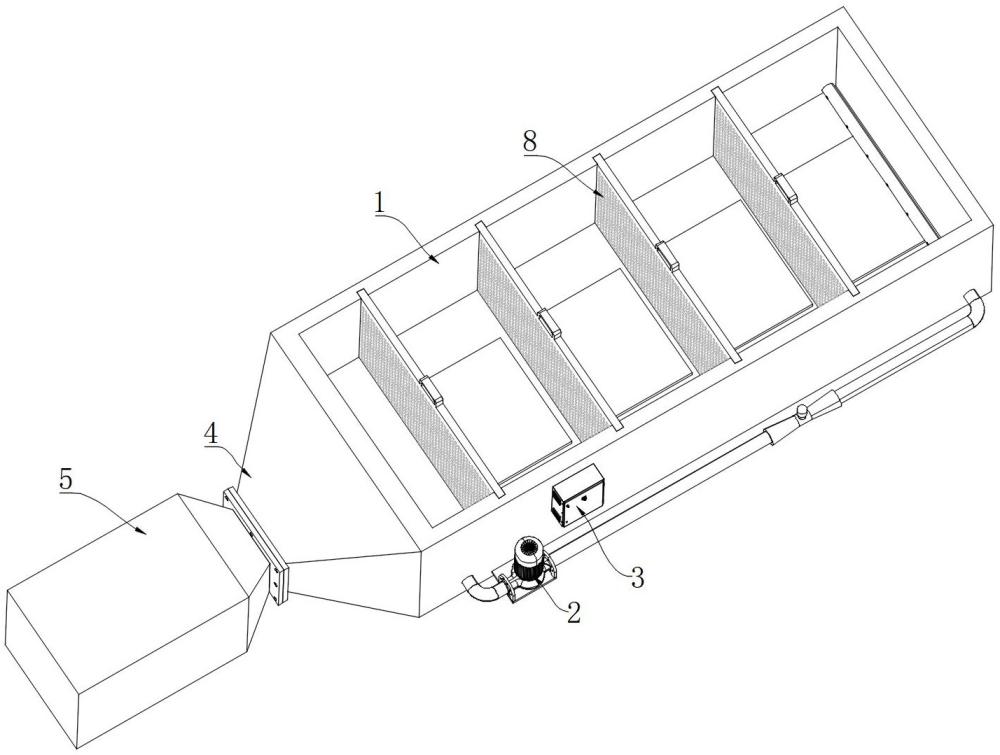

1.适用于红魾受精卵的专用孵化装置，其特征在于，包括孵化箱（1），所述孵化箱（1）的内部等间距插接有多个孵化卵床（8），多个所述孵化卵床（8）将孵化箱（1）内分隔形成有多个孵化区域；

2.根据权利要求1所述的适用于红魾受精卵的专用孵化装置，其特征在于，所述水循环系统（2）包括孵化箱（1）外侧底端设置的水泵（21），所述水泵（21）的抽水端连接有排水管（22），且水泵（21）的出水端连通有进水管（24），且水泵（21）和进水管（24）之间还设置有文丘里管（23），所述文丘里管（23）的另一端连通有延伸至孵化箱（1）内部一端的导流管（25）。

3.根据权利要求2所述的适用于红魾受精卵的专用孵化装置，其特征在于，所述排水管（22）的一端贯穿孵化箱（1）与其内部底端相连通，所述导流管（25）的表面均匀分布有导流孔，用于在孵化箱（1）内部形成诱导水流；

4.根据权利要求1所述的适用于红魾受精卵的专用孵化装置，其特征在于，所述孵化卵床（8）的顶端中部一体设置有提手（82），且孵化卵床（8）的顶端两侧对称设置有卡块（81），所述孵化箱（1）的上表面两侧对称设置有多组卡槽（83），每组所述卡槽（83）为两个；

5.根据权利要求1所述的适用于红魾受精卵的专用孵化装置，其特征在于，所述孵化卵床（8）的表面均匀开设有多个网孔，且网孔尺寸为0.5-1.0毫米。

6.根据权利要求1所述的适用于红魾受精卵的专用孵化装置，其特征在于，所述加热模块（6）为ptc加热器或半导体制冷片，所述加热模块（6）的加热温度在25-28°c；

7.根据权利要求1所述的适用于红魾受精卵的专用孵化装置，其特征在于，所述集苗口（42）内嵌入安装有防逃网，所述集苗口（42）的一端还连通有排放管，排放管与集苗箱（5）相连通，且排放管上设置有球阀或电磁阀；
