一种割台及收割机的制作方法

本技术涉及一种农用机械领域，尤其是一种割台及收割机。

背景技术：

1、在现有技术中，收割机作为农用机械中的常见大型机械设备，其收割效果的好坏对作物的收割有着至关重要的影响。割台进行农作物收割时通常采用驱动结构带动刀左右往复运动，从而使得动刀在护刃器上相对护刃器往复运动实现切割作用。关联技术中，在进行割台设计时，除了切割需要的往复运动之外缺少对其他方向上的位移限定或者限位方式不够合理，这使得动刀平稳性不足，不仅影响切割质量，也会对刀片、护刃器等关键零件产生很大的磨损。

2、因此，有必要提供一种割台及收割机，以克服上述中存在的缺陷。

技术实现思路

1、本实用新型的目的是提供一种割台及收割机，通过导向结构防止所述动刀组件往复运动时产生的向后偏移，提高动刀的稳定性、减少磨损，延长零部件的使用，保障良好的切割质量。

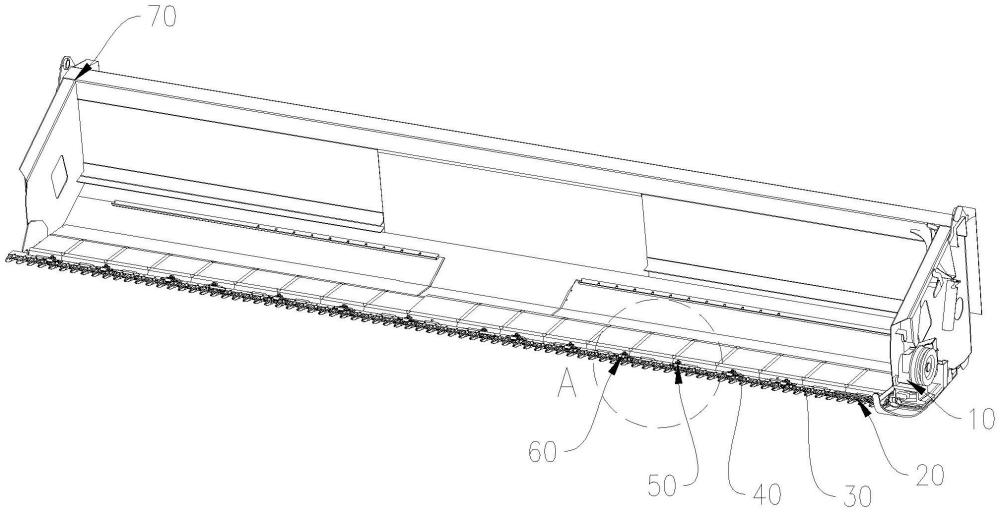

2、根据本实用新型的一个方面，提供一种割台，用于收割机，以收割机前进方向为前，包括主体部、驱动组件、动刀组件、护刃刀梁、护刃器、压刃组件、导向组件，驱动组件置于主体部的一侧，动刀组件置于主体部的前端下方，动刀组件包括刀杆以及固定于刀杆上表面的刀片，刀杆的端部与驱动组件连接通过驱动组件带动实现左右方向的往复运动，护刃刀梁置于动刀组件的后方且相对动刀组件固定设置，护刃器固定于护刃刀梁的下方，且护刃器置于刀片的下方，压刃组件固定于护刃刀梁的上表面，且压刃组件由护刃刀梁上方向前延伸至刀片的上方，压刃组件与刀片具有间隙用以减少动刀组件的跳动，导向组件包括固定于护刃刀梁的上表面的导向部件以及固定于刀片上表面的运动部件，运动部件与导向部件接触并产生相对滚动运动用以防止动刀组件往复运动时产生的向后偏移。

3、通过上述方案，当动刀组件切割时有效防止了动刀组件往复运动时产生的向后偏移，同时避免导向组件对零部件产生较大的摩擦，提高动刀的稳定性、减少磨损，延长零部件的使用，保障良好的切割质量。

4、优选地，导向部件包括竖立设置的支撑螺栓以及套设于支撑螺栓上的导向轴承，运动部件与导向轴承接触并产生相对滚动运动用以防止动刀组件往复运动时产生的向后偏移。

5、优选地，导向部件还包括固定于护刃刀梁的安装座板，支撑螺栓穿设于安装座板。

6、优选地，导向部件还包括由上至下依次套设于支撑螺栓的锁紧螺母、限位轴承顶盖、限位轴承底座，导向轴承置于限位轴承顶盖与限位轴承底座之间。

7、优选地，运动部件包括固定与刀片上表面的安装部以及由安装部向上折弯设置的立板部，立板部与导向轴承接触并产生相对滚动运动用以防止动刀组件往复运动时产生的向后偏移。

8、优选地，导向组件可以是一个或者间隔设置的多个。

9、优选地，压刃组件包括固定于护刃刀梁上表面的压刃器以及抵设于压刃器上方的调节部件，压刃器由护刃刀梁上方向前延伸至刀片的上方与刀片具有间隙，调节部件用以调节压刃器与刀片竖直方向的间隙。

10、优选地，压刃组件可以是一个或者间隔设置的多个。

11、优选地，调节部件包括穿设于压刃器的调节螺栓、套设于调节螺栓的调节压片、套设于调节螺栓且置于调节压片上方的调节螺母，间隙调节压片且于压刃器的上方与压刃器至少部分抵接。通过上述方案，旋拧调节螺母可以灵活实现压刃器与刀片之间间隙的调节，无需通过增减垫片来实现，可以更好的保障多个压刃器与刀片之间间隙的统一，操作更加方便高效，减小切割过程中动刀的跳动，降低磨损，提高零部件的使用寿命。

12、优选地，压刃器具有与护刃刀梁固定连接的尾接部、沿尾接部向前且向上凸起的弧形部、沿弧形部向前延伸的水平部，调节压片与弧形部抵接，通过旋拧调节螺母调节调节压片对弧形部的压力来调节压刃器与刀片沿竖直方向间隙。通过上述方案代替现有结构中的摩擦片，提高了刀片接触面的平面度。

13、优选地，护刃器包括由前向后依次一体设置的切割部、中间部以及连接部；切割部具有朝向后方开口的刀槽，刀片的前端置于刀槽内且与刀槽的下表面至少部分接触；中间部具有用以容置刀杆且不与刀杆接触的避让槽以及置于避让槽后端的凸台，凸台的上表面与刀槽的下表面在同一平面，连接部与护刃刀梁连接。

14、根据本实用新型的另一个方面，提供一种收割机，包括驾驶室、置于驾驶室后方的机体、置于驾驶室下方的过桥、以及置于过桥前方的割台。

15、本实用新型提供的一种割台及收割机，包括主体部、驱动组件、动刀组件、护刃刀梁、护刃器、压刃组件、导向组件，通过导向组件有效防止了动刀组件往复运动时产生的向后偏移，同时避免导向组件对零部件产生较大的摩擦，提高动刀的稳定性、减少摩擦、磨损，延长零部件的使用，保障良好的切割质量。

1.一种割台，用于收割机，以收割机前进方向为前，其特征在于，包括：

2.如权利要求1所述的割台，其特征在于，所述导向部件包括竖立设置的支撑螺栓以及套设于所述支撑螺栓上的导向轴承，所述运动部件与所述导向轴承接触并产生相对滚动运动用以防止所述动刀组件往复运动时产生的向后偏移。

3.如权利要求2所述的割台，其特征在于，所述导向部件还包括固定于所述护刃刀梁的安装座板，所述支撑螺栓穿设于所述安装座板。

4.如权利要求3所述的割台，其特征在于，所述导向部件还包括由上至下依次套设于所述支撑螺栓的锁紧螺母、限位轴承顶盖、限位轴承底座，所述导向轴承置于所述限位轴承顶盖与所述限位轴承底座之间。

5.如权利要求4所述的割台，其特征在于，所述运动部件包括固定与所述刀片上表面的安装部以及由所述安装部向上折弯设置的立板部，所述立板部与所述导向轴承接触并产生相对滚动运动用以防止所述动刀组件往复运动时产生的向后偏移。

6.如权利要求5所述的割台，其特征在于，所述压刃组件包括固定于所述护刃刀梁上表面的压刃器以及抵设于所述压刃器上方的调节部件，所述压刃器由所述护刃刀梁上方向前延伸至所述刀片的上方与所述刀片具有间隙，所述调节部件用以调节所述压刃器与所述刀片竖直方向的间隙。

7.如权利要求6所述的割台，其特征在于，所述调节部件包括穿设于所述压刃器的调节螺栓、套设于所述调节螺栓的调节压片、套设于所述调节螺栓且置于所述调节压片上方的调节螺母，所述间隙调节压片且于所述压刃器的上方与所述压刃器至少部分抵接。

8.如权利要求7所述的割台，其特征在于，所述压刃器具有与所述护刃刀梁固定连接的尾接部、沿所述尾接部向前且向上凸起的弧形部、沿所述弧形部向前延伸的水平部，所述调节压片与所述弧形部抵接，通过旋拧调节螺母调节所述调节压片对所述弧形部的压力来调节所述压刃器与刀片沿竖直方向间隙。

9.如权利要求8所述的割台，其特征在于，所述护刃器包括由前向后依次一体设置的切割部、中间部以及连接部；所述切割部具有朝向后方开口的刀槽，所述刀片的前端置于所述刀槽内且与所述刀槽的下表面至少部分接触；所述中间部具有用以容置所述刀杆且不与所述刀杆接触的避让槽以及置于所述避让槽后端的凸台，所述凸台的上表面与所述刀槽的下表面在同一平面，所述连接部与所述护刃刀梁连接。

10.一种收割机，其特征在于，包括驾驶室、置于所述驾驶室后方的机体、置于所述驾驶室下方的过桥以及如权利要求1至权利要求9任意一项所述的割台，所述割台置于所述过桥的前方。
