一种便于检修的纸币清分机的制作方法

本技术涉及纸币清分机，尤其涉及一种便于检修的纸币清分机。

背景技术：

1、纸币清分机是是一种专门用于对流通中的纸币进行自动化识别、分类、计数和整理的金融设备，如中国专利号 cn202020888799.3 一种新型的纸币清分机所示，通过控制系统来发出信号而通过驱动装置带动换道挡块进行转动而能够使得纸币的走向进行改变。

2、但由于纸币清分机内部具有多个过钞通道以及活动部件，在纸币的高速、连续传输过程中，纸币自身存在的折角、粘连、潮湿、厚度不均或是内部有异物等情况都可能造成卡钞，此时通过强行的拽取可能会造成纸币的破损，另外，相关的控制系统、驱动系统在使用过程中同样可能会出现损坏，此时需要对纸币清分机内部进行检修需要拆下左侧板或右侧板，但仍难以清楚到看到纸币清分机内部以及对其进行检修，因此，如何实现纸币清分机的便于检修，成为本领域技术人员亟待解决的问题。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种通过解除互锁装置的连接关系进而朝下转动检修板实现对机架内部进行检修的一种便于检修的纸币清分机。

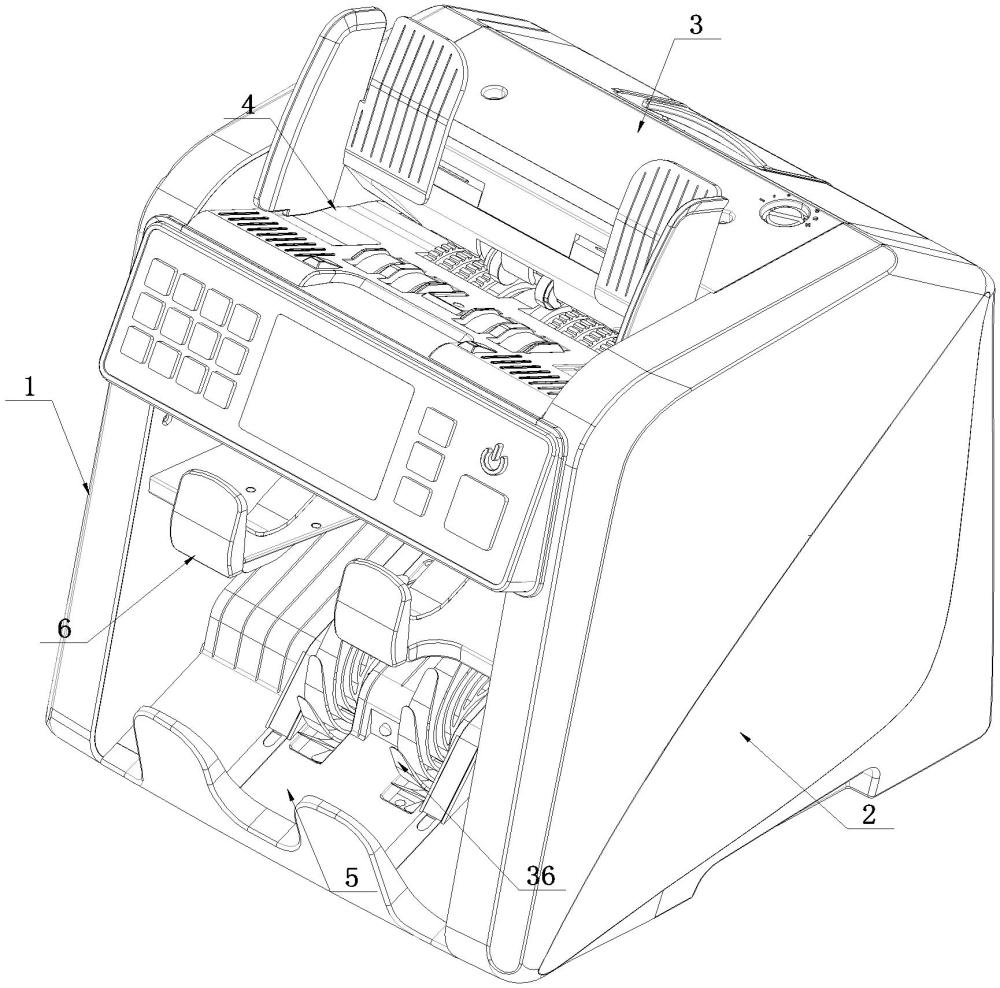

2、为实现上述目的，本实用新型提供了如下技术方案：包括左右两侧装有左侧板与右侧板的机架、位于机架上方的进钞板、位于机架前侧下方的出钞板、位于出钞板上方的接钞台、位于进钞板与出钞板之间的过钞板以及过钞通道、转动安装于机架的换道件、位于换道件上方的第一过道、位于换道件下方的第二过道以及带动纸币进行移动的传动结构，所述过钞通道通过转动换道件而与第一过道或第二过道连通，所述机架位于左侧板右侧安装有左隔板而位于右侧板左侧安装右隔板，还包括转动安装于机架后侧的检修板以及互锁装置，所述互锁装置位于检修板与右隔板之间以使检修板实现与右隔板之间的连接，所述机架位于换道件的后侧设置有配合板，所述配合板转动安装于机架且与检修板联动。

3、本实用新型进一步设置为：还包括扭簧，所述互锁装置均包括转动安装于检修板上的第一锁定件以及转动安装于右隔板上的第二锁定件，所述第二锁定件包括转动部与配合部，所述配合部位于转动部的后侧且右隔板上安装有位于配合部下方的导向柱以及带动转动部转动的转轴，所述配合部上设置有供导向柱插设的配合槽，所述第一锁定件包括位于配合部下方的施力部，所述扭簧一端位于转轴上而另一端位于配合部上以使配合部朝下运动。

4、本实用新型进一步设置为：所述右隔板位于转动部的前侧设置有限位柱，所述转动部包括前侧的抵触片，所述抵触片的后侧端面与限位柱的周向相抵。

5、本实用新型进一步设置为：所述配合部还包括底部的配合面，所述配合面从前向后而呈从下朝上的倾斜设置，所述施力部包括前侧顶部的抵触面，所述抵触面从前向后而呈从下朝上的倾斜设置，所述配合面与抵触面相接触。

6、本实用新型进一步设置为：所述检修板上固定安装有联动轴而联动轴的轴向沿左右延伸，所述联动轴的左右两侧均固定安装有联动杆，各所述联动杆的一端均与配合板连接。

7、本实用新型进一步设置为：所述机架位于配合板上方安装有安装板，所述换道件转动安装于机架且包括后侧的换道部，所述换道部与安装板相抵以使过钞通道与第二过道连通或换道部与配合板相抵以使过钞通道与第一过道连通。

8、本实用新型进一步设置为：所述机架位于出钞板侧转动安装有若干的出钞轮而所述传动结构包括转动安装于机架且位于过钞通道的第一轮组与转动安装于机架且位于第一过道的第二轮组，所述机架内设置有第一电机与第二电机，所述第二电机固定安装有配合轮，所述机架包括插设各出钞轮的安装轴，所述安装轴上安装有第一传动轮，所述第一传动轮与第一电机固定连接，所述第一轮组包括第二传动轮、第三传动轮、第四传动轮、第五传动轮、第六传动轮、第七传动轮、位于第二传动轮后侧的第八传动轮，位于第五传动轮前侧的第九传动轮以及位于第六传动轮后侧的第十一传动轮，所述第二轮组包括第十传动轮，所述传动结构还包括传输设置于第一传动轮、第二传动轮、第四传动轮与第九传动轮之间的第一同步带、传输设置于第八传动轮、第十传动轮与第三传动轮之间的第二同步带传输设置于第五传动轮与第十一传动轮之间的第三同步带以及位于传输设置于第六传动轮、第七传动轮与配合轮之间的第四同步带。

9、通过采用上述技术方案，将所需要进行清分的纸币从进钞板置入到过钞通道，此时启动传动结构能够带动纸币下移，而当将所需的指令设置完成后，此时通过控制系统来识别纸币并且在机架内部设置光学传感器、厚度传感器等从而在识别出需要被分拣后，控制系统会发出信号驱动换道件向下压而使第一过道与过钞通道连通（上述内容为现有技术在此不做具体说明），此时纸币会朝向第一过道移动进而落于接钞台上，而无需分拣的部分纸币在换道件朝上抬后能够通过第二过道进而落到出钞板上，还包括转动安装于机架后侧的检修板以及互锁装置，所述互锁装置位于检修板与右隔板之间以使检修板实现与右隔板之间的连接，所述机架位于换道件的后侧设置有配合板，所述配合板转动安装于机架且与检修板联动，同理，互锁装置在检修板与左隔板之间同样存在进而使得在无需检修时，检修板能够稳定位于机架后侧而与左隔板、右隔板保持连接不会分离，对于纸币因为折角、粘连、潮湿、厚度不均或内部有异物等情况发生而导致了卡钞以后，此时由于使用状态下难以直接接触到机架内部，此时通过对检修板施力而使得转动安装于机架后侧的检修板解除与左、右隔板之间的连接，此时随着检修板的朝后移动，能够带动配合板的后端朝下移动进而便于操作工具或手部伸入到过钞通道、第一通道与第二通道之间进而能够将卡滞的纸币完整取出，而无需检修时，朝上翻转检修板使得互锁装置完成右隔板与检修板的连接，以及左隔板与检修板的连接，确保了设备运行时检修板被可靠锁定，防止意外开启，保障操作人员安全。

1.一种便于检修的纸币清分机，包括左右两侧装有左侧板与右侧板的机架、位于机架上方的进钞板、位于机架前侧下方的出钞板、位于出钞板上方的接钞台、位于进钞板与出钞板之间的过钞板以及过钞通道、转动安装于机架的换道件、位于换道件上方的第一过道、位于换道件下方的第二过道以及带动纸币进行移动的传动结构，所述过钞通道通过转动换道件而与第一过道或第二过道连通，其特征在于：所述机架位于左侧板右侧安装有左隔板而位于右侧板左侧安装右隔板，还包括转动安装于机架后侧的检修板以及互锁装置，所述互锁装置位于检修板与右隔板之间以使检修板实现与右隔板之间的连接，所述机架位于换道件的后侧设置有配合板，所述配合板转动安装于机架且与检修板联动。

2.根据权利要求1所述的一种便于检修的纸币清分机，其特征在于：还包括扭簧，所述互锁装置均包括转动安装于检修板上的第一锁定件以及转动安装于右隔板上的第二锁定件，所述第二锁定件包括转动部与配合部，所述配合部位于转动部的后侧且右隔板上安装有位于配合部下方的导向柱以及带动转动部转动的转轴，所述配合部上设置有供导向柱插设的配合槽，所述第一锁定件包括位于配合部下方的施力部，所述扭簧一端位于转轴上而另一端位于配合部上以使配合部朝下运动。

3.根据权利要求2所述的一种便于检修的纸币清分机，其特征在于：所述右隔板位于转动部的前侧设置有限位柱，所述转动部包括前侧的抵触片，所述抵触片的后侧端面与限位柱的周向相抵。

4.根据权利要求3所述的一种便于检修的纸币清分机，其特征在于：所述配合部还包括底部的配合面，所述配合面从前向后而呈从下朝上的倾斜设置，所述施力部包括前侧顶部的抵触面，所述抵触面从前向后而呈从下朝上的倾斜设置，所述配合面与抵触面相接触。

5.根据权利要求1所述的一种便于检修的纸币清分机，其特征在于：所述检修板上固定安装有联动轴而联动轴的轴向沿左右延伸，所述联动轴的左右两侧均固定安装有联动杆，各所述联动杆的一端均与配合板连接。

6.根据权利要求5所述的一种便于检修的纸币清分机，其特征在于：所述机架位于配合板上方安装有安装板，所述换道件转动安装于机架且包括后侧的换道部，所述换道部与安装板相抵以使过钞通道与第二过道连通或换道部与配合板相抵以使过钞通道与第一过道连通。

7.根据权利要求1所述的一种便于检修的纸币清分机，其特征在于：所述机架位于出钞板侧转动安装有若干的出钞轮而所述传动结构包括转动安装于机架且位于过钞通道的第一轮组与转动安装于机架且位于第一过道的第二轮组，所述机架内设置有第一电机与第二电机，所述第二电机固定安装有配合轮，所述机架包括插设各出钞轮的安装轴，所述安装轴上安装有第一传动轮，所述第一传动轮与第一电机固定连接，所述第一轮组包括第二传动轮、第三传动轮、第四传动轮、第五传动轮、第六传动轮、第七传动轮、位于第二传动轮后侧的第八传动轮，位于第五传动轮前侧的第九传动轮以及位于第六传动轮后侧的第十一传动轮，所述第二轮组包括第十传动轮，所述传动结构还包括传输设置于第一传动轮、第二传动轮、第四传动轮与第九传动轮之间的第一同步带、传输设置于第八传动轮、第十传动轮与第三传动轮之间的第二同步带传输设置于第五传动轮与第十一传动轮之间的第三同步带以及位于传输设置于第六传动轮、第七传动轮与配合轮之间的第四同步带。
