一种折叠式便携人证票核验设备的制作方法

本发明涉及警用核验设备，尤其涉及一种折叠式便携人证票核验设备。

背景技术：

1、在公安执勤、大型活动安保、交通枢纽查控等场景中，人证票核验是治安管控与风险排查的重要工作。

2、目前市面上的人证票核验设备多为固定式一体机结构，设备体积大、重量重、不可折叠收纳，安装后位置固定，仅能适配固定卡口、固定安检通道的核验场景，无法满足户外流动巡检、临时卡点查验、移动式上门核验等动态作业需求。同时，传统核验设备功能较为单一，部分设备仅支持人脸核验，部分仅支持身份证读取，票据识别多为独立设备，无法实现人、证、票三合一同步核验，作业过程中需要多台设备配合使用，操作繁琐、核验效率低，无法适配多场景使用。

技术实现思路

1、为了克服现有技术的不足，本发明的目的在于提供一种折叠式便携人证票核验设备，其能够实现功能多样化，适配多场景使用。

2、本发明的目的采用如下技术方案实现：

3、一种折叠式便携人证票核验设备，包括：壳体、支撑底座、人证票一体化核验系统和处理与存储系统；

4、所述支撑底座和所述壳体通过铰接装置连接；

5、所述人证票一体化核验系统包括身份证读取模块、人像活体检测模块和票据信息识别模块，所述身份证读取模块、所述人像活体检测模块和所述票据信息识别模块分别设于所述壳体上，所述身份证读取模块用于读取二代身份证内的芯片信息；所述人像活体检测模块用于检测核验者是否为真人；所述票据信息识别模块用于提取票面关键信息；

6、所述处理与存储系统分别电连接所述人证票一体化核验系统、所述人像活体检测模块和所述票据信息识别模块，所述处理与存储系统用于逻辑控制与数据本地存储。

7、进一步地，所述一种折叠式便携人证票核验设备还包括清洁化高清抓拍摄像头，所述清洁化高清抓拍摄像头设于所述壳体的顶部，所述清洁化高清抓拍摄像头用于进行连续抓拍捕捉人员的多维度特征，所述清洁化高清抓拍摄像头与所述处理与存储系统电连接。

8、进一步地，所述处理与存储系统包括主控单元和存储单元，所述主控单元采用arm架构多核处理器，所述主控单元用于协调所述身份证读取模块、所述人像活体检测模块和所述票据信息识别模块工作并执行核验比对和特征分析；所述存储单元用于存储核验记录、抓拍的特征图像及关联的时间戳视频流数据。

9、进一步地，所述一种折叠式便携人证票核验设备还包括供电模块，所述供电模块设于所述壳体，所述供电模块分别电连接所述人证票一体化核验系统和所述处理与存储系统，所述供电模块用于为所述人证票一体化核验系统和所述处理与存储系统供电。

10、进一步地，所述供电模块采用可拆卸电池组制成，并具有充电接口。

11、进一步地，所述铰接装置包括铰接座和铰接轴，所述铰接座设于所述支撑底座上，所述铰接轴设于所述壳体上，所述铰接座和所述铰接轴采用阻尼铰接。

12、进一步地，所述一种折叠式便携人证票核验设备还包括双模通信模块和操作面板，所述双模通信模块分别可拆卸地电连接所述处理与存储系统和所述操作面板，所述双模通信模块用于将所述处理与存储系统内的数据信息传输至所述操作面板，所述操作面板具有实时查看图像画面和回看画面功能。

13、进一步地，所述壳体和所述支撑底座均为伸缩结构。

14、进一步地，所述身份证读取模块采用非接触式ic卡阅读器制成。

15、进一步地，所述人像活体检测模块采用红外摄像头配合可见光摄像头的组合形式制成。

16、相比现有技术，本发明的有益效果在于：

17、1.基于所述人证票一体化核验系统包括身份证读取模块、人像活体检测模块和票据信息识别模块，所述身份证读取模块、所述人像活体检测模块和所述票据信息识别模块分别设于所述壳体上，所述身份证读取模块用于读取二代身份证内的芯片信息；所述人像活体检测模块用于检测核验者是否为真人；所述票据信息识别模块用于提取票面关键信息。工作过程中，身份证读取模块可精准读取二代身份证芯片信息并校验证件真伪，人像活体检测模块可完成真人活体甄别、防止身份冒用，票据信息识别模块可提取各类票面关键信息、校验票据有效性，打破了传统核验设备仅支持单一身份核验或单一票据识别的功能局限。通过三类核验功能的一体化集成设计，使单台设备同时具备身份核验、活体防作弊、票据校验多重功能，实现了设备功能多样化，无需搭配多台设备配合作业，降低了设备采购与运维成本，简化现场核验作业流程，适配多场景使用。

18、2.基于所述支撑底座和所述壳体通过铰接装置连接。工作过程中，设备闲置转运时，支撑底座可折叠贴合壳体，压缩设备整体体积，便于手持携带、收纳存放与转运搬运；设备作业时，可撑开支撑底座并调节壳体倾斜角度，适配站姿、坐姿等不同操作姿态，同时可适配桌面放置、临时手持、户外摆放等多种使用方式。相较于传统固定式、一体化不可折叠的核验设备，本设备结构灵活、便携性强，可摆脱固定作业点位限制，能够适配车站、景区、场馆、会务、企业门禁等不同场地的核验需求，提升了设备的场景适配性。

19、3.基于所述处理与存储系统分别电连接所述人证票一体化核验系统、所述人像活体检测模块和所述票据信息识别模块，所述处理与存储系统用于逻辑控制与数据本地存储。工作过程中，处理与存储系统可独立完成多模块数据接收、人证票信息比对、结果判定等全流程逻辑运算，无需依托云端网络与后台服务器，同时可将核验数据完整本地留存、实现数据溯源。传统智能核验设备多依赖网络传输与云端运算，在无网络、弱网络、户外信号差等场景无法正常使用，本设备通过本地处理与存储的结构设计，可实现全天候离线核验，完美适配室内、户外、偏远场地等各类复杂网络环境下的核验场景，进一步提升设备适用范围。

1.一种折叠式便携人证票核验设备，其特征在于，包括：

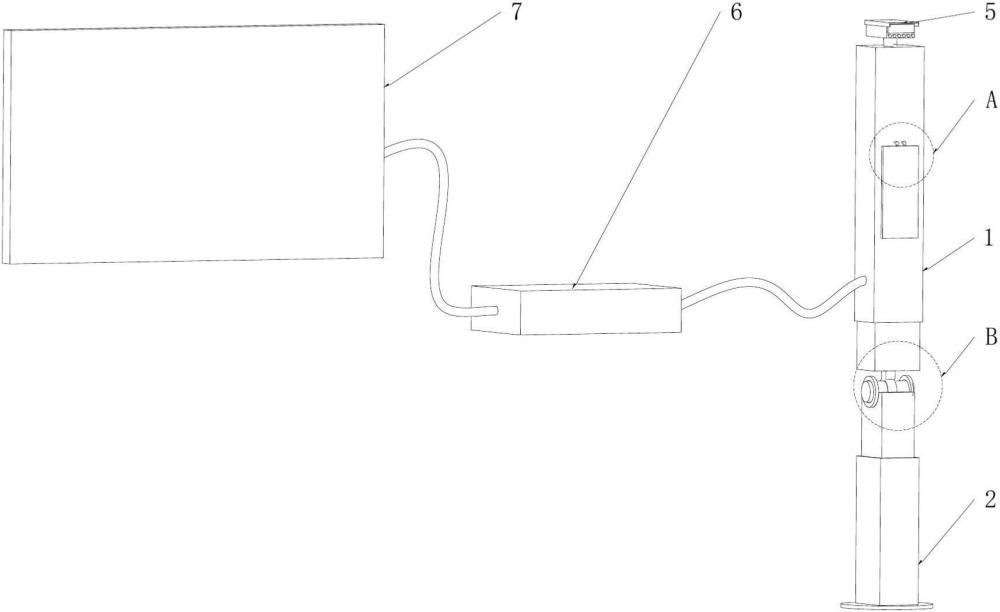

2.根据权利要求1所述的一种折叠式便携人证票核验设备，其特征在于，所述一种折叠式便携人证票核验设备还包括清洁化高清抓拍摄像头（5），所述清洁化高清抓拍摄像头（5）设于所述壳体（1）的顶部，所述清洁化高清抓拍摄像头（5）用于进行连续抓拍捕捉人员的多维度特征，所述清洁化高清抓拍摄像头（5）与所述处理与存储系统电连接。

3.根据权利要求2所述的一种折叠式便携人证票核验设备，其特征在于，所述处理与存储系统包括主控单元和存储单元，所述主控单元采用arm架构多核处理器，所述主控单元用于协调所述身份证读取模块（41）、所述人像活体检测模块（42）和所述票据信息识别模块（43）工作并执行核验比对和特征分析；所述存储单元用于存储核验记录、抓拍的特征图像及关联的时间戳视频流数据。

4.根据权利要求1所述的一种折叠式便携人证票核验设备，其特征在于，所述一种折叠式便携人证票核验设备还包括供电模块，所述供电模块设于所述壳体（1），所述供电模块分别电连接所述人证票一体化核验系统（4）和所述处理与存储系统，所述供电模块用于为所述人证票一体化核验系统（4）和所述处理与存储系统供电。

5.根据权利要求4所述的一种折叠式便携人证票核验设备，其特征在于，所述供电模块采用可拆卸电池组制成，并具有充电接口。

6.根据权利要求1所述的一种折叠式便携人证票核验设备，其特征在于，所述铰接装置包括铰接座（31）和铰接轴（32），所述铰接座（31）设于所述支撑底座（2）上，所述铰接轴（32）设于所述壳体（1）上，所述铰接座（31）和所述铰接轴（32）采用阻尼铰接。

7.根据权利要求1所述的一种折叠式便携人证票核验设备，其特征在于，所述一种折叠式便携人证票核验设备还包括双模通信模块（6）和操作面板（7），所述双模通信模块（6）分别可拆卸地电连接所述处理与存储系统和所述操作面板（7），所述双模通信模块（6）用于将所述处理与存储系统内的数据信息传输至所述操作面板（7），所述操作面板（7）具有实时查看图像画面和回看画面功能。

8.根据权利要求1所述的一种折叠式便携人证票核验设备，其特征在于，所述壳体（1）和所述支撑底座（2）均为伸缩结构。

9.根据权利要求1所述的一种折叠式便携人证票核验设备，其特征在于，所述身份证读取模块（41）采用非接触式ic卡阅读器制成。

10.根据权利要求1所述的一种折叠式便携人证票核验设备，其特征在于，所述人像活体检测模块（42）采用红外摄像头配合可见光摄像头的组合形式制成。
