一种壁挂式扫码报道装置的制作方法

本技术涉及报道机，尤其涉及一种壁挂式扫码报道装置。

背景技术：

1、医院为了方便挂号排队，常需要患者在报道机上报道排队，壁挂式扫码报道装置因节省空间、便于用户操作的特点被广泛应用，这类装置通常需通过挂钩与墙面安装结构配合实现壁挂安装。

2、现有挂钩的端口多为直角结构，且未设置适配的过渡部件，挂载时需将挂钩精准对准安装片的装配区域，若对准偏差稍大，挂钩端口的直角边缘便会与安装片边缘发生抵触，无法顺利挂载，安装人员需反复调整扫码机本体的位置以校准挂钩。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种壁挂式扫码报道装置。

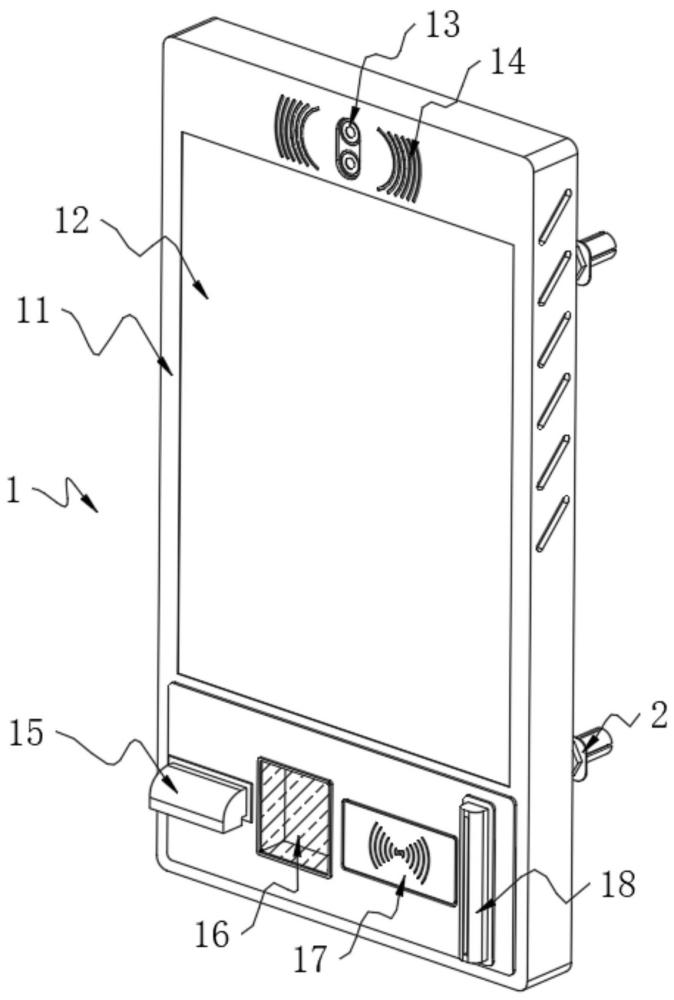

2、为了实现上述目的，本实用新型采用了如下技术方案：一种壁挂式扫码报道装置，包括扫码机本体，所述扫码机本体的背面贴合设置有安装片，所述安装片上穿设有膨胀螺栓，该膨胀螺栓可沿垂直于墙面的方向钉入墙面，以将安装片初步定位；所述安装片的两端向靠近墙面的方向弯折形成贴合部，该贴合部紧密贴靠于墙壁表面，安装片的中部向远离墙面的方向拱起形成装配部适配区，所述扫码机本体通过装配部与安装片中部的装配部适配区可拆卸装配，且扫码机本体与墙面之间预留有间隙，所述扫码机本体包括机壳，其中机壳的表面安装有显示屏，显示屏可显示签到信息，所述机壳的表面设置有扫码口，其中扫码口可扫描二维码进行签到，所述机壳的表面设置有nfc模块，nfc模块可读取磁卡的信息进行签到，所述机壳的表面还设置有插卡口，可将磁卡插入插卡口中进行签到，所述出票口可将签到信息从出票口推出，机壳的表面设置摄像头可录入签到者人脸信息，所述机壳的表面设置有扬声器，扬声器发出声音播报签到信息。

3、优选的，所述装配部包括挂钩，其中挂钩通过螺栓固定装配于扫码机本体背面、且与安装片中部装配部适配区相对应的位置，所述挂钩可自上而下挂装于安装片的装配部适配区，以实现扫码机本体与墙面之间的可拆卸连接。

4、优选的，所述挂钩的端口处设有朝向安装片装配部适配区的斜面，当挂钩挂装于安装片时，该斜面先与安装片装配部适配区的上边缘接触，随挂钩继续向下移动，斜面沿装配部适配区的表面滑动，直至挂钩的内侧壁与装配部适配区的侧壁抵接，实现挂钩在安装片上的逐步卡紧。

5、优选的，所述挂钩的背离墙面一侧表面开设有贯通至扫码机本体的螺栓孔，手持螺丝刀由挂钩背离墙面一侧伸入螺栓孔，通过螺栓穿过该螺栓孔并与扫码机本体螺纹连接，以将挂钩紧固固定于扫码机本体上。

6、优选的，所述挂钩的朝向墙面一侧内部嵌设有垫块，所述垫块朝向挂钩的一侧开设有与挂钩表面轮廓适配的卡槽，垫块通过卡槽卡接固定于挂钩表面；所述垫块表面卡槽的底部开设有与挂钩表面螺栓外周适配的限位槽，垫块通过该限位槽卡套于挂钩的安装螺栓表面，以限制垫块沿挂钩表面滑动；所述垫块表面对应挂钩斜面的位置设为圆角，该圆角与挂钩的斜面平滑过渡，避免挂钩挂装时垫块与安装片发生卡顿。

7、优选的，还包括安装板，所述安装板通过螺栓固定装配于扫码机本体背面、且位于安装片一侧的位置，安装板的朝向安装片一侧表面设有卡条，该卡条可向靠近安装片的方向移动，直至卡条卡接于安装片的边缘处，以对扫码机本体形成辅助固定。

8、优选的，所述安装板的表面垂直固定有挡板和导向杆，所述导向杆沿垂直于墙面的方向延伸，且导向杆位于挡板与安装片之间；所述导向杆的外侧套设有可沿导向杆轴向滑动的滑板，所述卡条垂直固定于滑板的朝向安装片一侧底端；所述导向杆的外侧还套设有弹簧，该弹簧的一端与挡板的朝向滑板一侧抵接，另一端与滑板的朝向挡板一侧抵接，弹簧始终处于压缩状态，其弹力推动滑板沿导向杆向靠近安装片的方向滑动，进而带动卡条夹紧于安装片的表面。

9、与现有技术相比，本实用新型的优点和积极效果在于，

10、本实用新型中，中部拱起的装配部适配区为挂钩提供挂载基础，且使扫码机本体与墙面预留通风间隙，可及时散出设备运行产生的热量，防止内部元件因高温受损，同时间隙便于后期对扫码机本体进行检修或部件更换。挂钩通过螺栓固定于扫码机本体，端口斜面配合垫块圆角过渡，挂载时可沿装配部适配区顺畅滑动并逐步卡紧，无需复杂对准操作。

1.一种壁挂式扫码报道装置，包括扫码机本体（1），其特征在于：所述扫码机本体（1）的背面设置有安装片（2），所述安装片（2）上装配有膨胀螺栓（3），其中膨胀螺栓（3）钉入墙面，所述安装片（2）两端弯折且弯折部位贴在墙壁上，所述安装片（2）中部拱起并借助装配部与扫码机本体（1）之间实现可拆卸装配；所述装配部包括挂钩（4），其中挂钩（4）借助螺栓装配在扫码机本体（1）上，所述挂钩（4）挂在安装片（2）中部拱起部位上，以实现扫码机本体（1）与墙面之间的可拆卸装配；所述挂钩（4）的端口设置有斜面，其中挂钩（4）挂在安装片（2）的过程中，可自斜面滑动并逐步卡紧在安装片（2）上；所述挂钩（4）的表面开设有螺栓孔，手持螺丝刀穿过挂钩（4）表面的螺栓孔，借助螺栓将挂钩（4）固定在扫码机本体（1）上；所述挂钩（4）的内部设置有垫块（5），其中垫块（5）的表面开设有卡槽，所述垫块（5）借助卡槽卡在挂钩（4）的表面；所述垫块（5）表面卡槽的内部开设有限位槽，所述垫块（5）借助限位槽卡在挂钩（4）表面安装螺栓的表面；所述垫块（5）表面对应挂钩（4）斜面的位置呈圆角设置；还包括借助螺栓安装在扫码机本体（1）表面的安装板（6），所述安装板（6）的表面设置有卡条（11），其中卡条（11）可卡在安装片（2）上，以对扫码机本体（1）进行固定。

2.根据权利要求1所述的壁挂式扫码报道装置，其特征在于：所述安装板（6）的表面固定连接有挡板（9）和导向杆（7），所述导向杆（7）的表面滑动连接有滑板（8），其中滑板（8）可在安装板（6）的表面滑动；所述滑板（8）的底端固定连接有卡条（11），所述卡条（11）和挡板（9）之间固定连接有弹簧（10），所述弹簧（10）的弹力推动卡条（11）夹在安装片（2）上。
